Насколько разнообразны требования в установках, настолько многообразны и присоединения.

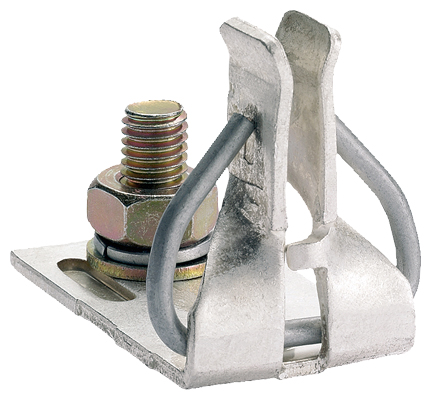

Плоский зажим с винтом
Плоский зажим предназначен для подключения шин или кабельных наконечников. Он имеет фиксацию от проворота винта с уплотнительной и пружинной шайбой и гайкой. При затягивании гайки необходимо соблюдать момент затяжки из−за значительного влияния рычага.
Двойное присоединение к шине
Это присоединение отличается от плоских зажимов тем, что над и под плоским зажимом может располагаться по одной сборной шине
Плоский зажим с гайкой
В случае плоского зажима с гайкой гайка соединена с внешним выводом с фиксацией от проворота. При затягивании гайки
необходимо соблюдать момент затяжки из−за значительного влияния рычага.
Втычные зажимы
Втычной зажим предназначен для соединения двух проводников.
Рамочный зажим
Современная техника клеммных соединений для эффективного и надежного монтажа..

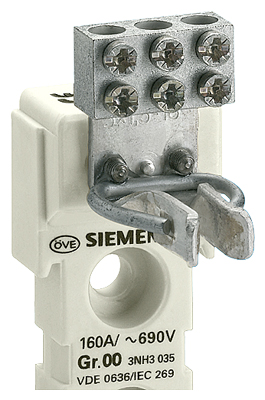

Клеммная колодка
К клеммной колодке можно подключить до трех проводников
Присоединение хомутами
К присоединению хомутами можно подключить один проводник.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 36774 | 3NG1002 | изолирующее звено с изолированными выступами для монт./демонт. для плавких низковольтных вставок типоразмер 00 | 0.066 | Заказать |
| 36775 | 3NG1102 | изолирующее звено с изолированными выступами для монт./демонт. для плавких низковольтных вставок типоразмер 0 | 0.116 | Заказать |
| 88303 | 3NG1202 | изолирующее звено с изолированными выступами для монт./демонт. для плавких низковольтных вставок типоразмер 1 | 0.159 | Заказать |
| 36776 | 3NG1302 | изолирующее звено с изолированными выступами для монт./демонт. для плавких низковольтных вставокй типоразмер 2 | 0.228 | Заказать |
| 88304 | 3NG1402 | изолирующее звено с изолированными выступами для монт./демонт. для плавких низковольтных вставок типоразмер 3 | 0.281 | Заказать |
| 88305 | 3NG1503 | изолирующее звено с изолированными выступами для монт./демонт. для плавких низковольтных вставок типоразмер 4 iном.=1000а | 0.679 | Заказать |
| 88306 | 3NG1505 | изолирующее звено с изолированными выступами для монт./демонт. для плавких низковольтных вставок типоразмер 4а | 0.701 | Заказать |

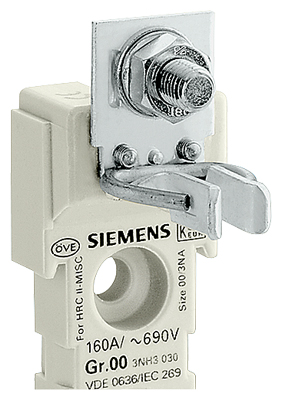

| 88307 | 3NH3030 | основание плавкой вставки uном.=660в, iном.=160а, типоразмер 00, 1-полюсн. плоский зажим, 95 кв. mm | 0.217 | Заказать |

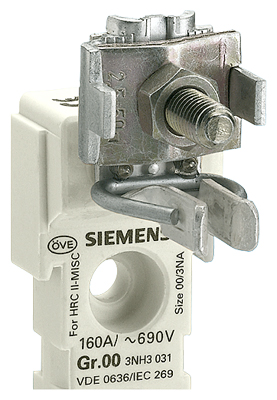

| 36777 | 3NH3031 | основание плавкой вставки uном.=660в, iном.=160а, типоразмер 00, 1-полюсн. штыревой зажим, 2,2-50 кв.mm | 0.26 | Заказать |

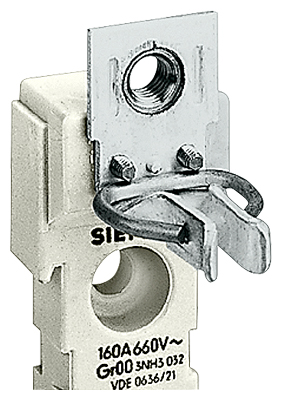

| 36778 | 3NH3032 | основание плавкой вставки uном.=660в, iном.=160а, типоразмер 00, 1-полюсн. петлевой зажим, 6x70 кв.mm | 0.204 | Заказать |
| 36779 | 3NH3035 | основание плавкой вставки uном.=660в, iном.=160а, типоразмер 00, 1-полюсн. плоский / штыревой зажим 3x1,5-16 кв.mm, с клеммным зажимом | 0.229 | Заказать |
| 88308 | 3NH3036 | основание плавкой вставки шинный uном.=660в, iном.=160а, типоразмер 00, 1-полюсн. | 0.235 | Заказать |
| 88309 | 3NH3037 | основание плавкой вставки шинный uном.=660в, iном.=160а, типоразмер 00, 1-полюсн. петлевой зажим | 0.243 | Заказать |
| 36780 | 3NH3038 | основание плавкой вставки шинный uном.=660в, iном.=160а, типоразмер 00, 1-полюсн. плоский зажим без винтов | 0.177 | Заказать |

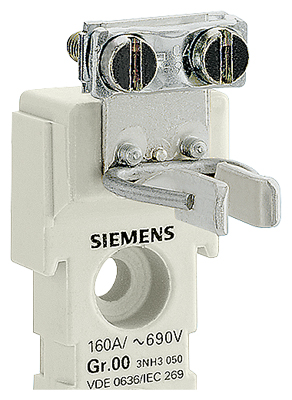

| 88310 | 3NH3050 | основание плавкой вставки uном.=690в, iном.=160а, типоразмер 00, 1-полюсн. плоский зажим, хомут | 0.217 | Заказать |
| 36781 | 3NH3051 | основание плавкой вставки uном.=690в, iном.=160а, типоразмер 00, 1-полюсн. плоский зажим, винт | 0.149 | Заказать |
| 36782 | 3NH3052 | основание плавкой вставки uном.=690в, iном.=160а, типоразмер 00, 1-полюсн. хомут | 0.01 | Заказать |
| 88311 | 3NH3053 | основание плавкой вставки uном.=690в, iном.=160а, типоразмер 00, 1-полюсн. рамкочные клеммы | 0.118 | Заказать |
| 36783 | 3NH3120 | основание плавкой вставки uном.=660в, iном.=160а, типоразмер 0, 1-полюсн. плоский зажим | 0.411 | Заказать |
| 88312 | 3NH3122 | основание плавкой вставки uном.=660в, iном.=160а, типоразмер 00, 1-полюсн. штыревой зажим, 2,5-70 кв. мм | 0.473 | Заказать |
| 88313 | 3NH3220 | основание плавкой вставки uном.=660в, iном.= 250а, типоразмер 1, 1-полюсн. для подключения к двойной шине | 0.737 | Заказать |
| 88314 | 3NH3230 | основание плавкой вставки uном.=660в, iном.=250а, типоразмер 1, 1-полюсн. плоский зажим | 0.738 | Заказать |
| 88315 | 3NH3320 | основание плавкой вставки uном.=600в iном.= 400а, типоразмер 2, 1-полюсн. для подключения к двойной шине | 0.819 | Заказать |
| 88316 | 3NH3330 | основание плавкой вставки uном.=600в, iном.=400а, типоразмер 2, 1-полюсн. плоский зажим | 0.817 | Заказать |
| 88317 | 3NH3420 | основание плавкой вставки uном.=600в iном.= 630а, типоразмер 3, 1-полюсн. для подключения к двойной шине | 1.08 | Заказать |
| 36784 | 3NH3430 | основание плавкой вставки uном.=600в, iном.=630а, типоразмер 3, 1-полюсн. плоский зажим | 1.077 | Заказать |
| 36785 | 3NH3530 | основание плавкой вставки uном.=600в, iном.=1000а, типоразмер 4, 1-полюсн. плоский зажим | 3.116 | Заказать |
| 36786 | 3NH4030 | основание плавкой вставки uном.=660в, iном.=160а, типоразмер 00, 1-полюсн. плоский зажим, 95 кв. mm | 0.715 | Заказать |
| 88318 | 3NH4031 | основание плавкой вставки uном.=660в, iном.=160а, типоразмер 00, 3-полюсн. штыревой зажим, 2,2-50 кв.mm | 0.883 | Заказать |
| 88319 | 3NH4032 | основание плавкой вставки uном.=660в, iном.=160а, типоразмер 00, 3-полюсн. петлевой зажим, 6x70 кв.mm | 0.717 | Заказать |
| 88320 | 3NH4035 | основание плавкой вставки uном.=660в, iном.=160а, типоразмер 00, 3-полюсн. плоский / штыревой зажим 3x1,5-16 кв.mm, с клеммным зажимом | 0.743 | Заказать |
| 36787 | 3NH4037 | основание плавкой вставки шинный uном.=660в, iном.=160а, типоразмер 00 2x3-полюсн. (тандем) типоразмер 00 для монтажа на шинах петлевой зажим | 1.023 | Заказать |
| 88321 | 3NH4045 | основание плавкой вставки шинный uном.=660в, iном.=160а, типоразмер 00 2x3-полюсн. типоразмер 00 для монтажа на шинах петлевой зажим | 0.997 | Заказать |
| 88322 | 3NH4230 | основание плавкой вставки шинный uном.=660в, iном.=160а, типоразмер 1, 3-полюсн. | 2.086 | Заказать |
| 88323 | 3NH7030 | основание плавкой вставки с поворотным слотом uном.=690в, iном.=160а, типоразмер 00, 1-полюсн. винтовой клеммой | 0.416 | Заказать |
| 88324 | 3NH7031 | основание плавкой вставки с поворотным слотом uном.=690в, iном.=160а, типоразмер 00, 1-полюсн. винтовой клеммой с зажимами | 0.421 | Заказать |
| 88325 | 3NH7032 | основание плавкой вставки с поворотным слотом uном.=690в, iном.=160а, типоразмер 00, 1-полюсн. винтовой клеммой с винтами | 0.393 | Заказать |
| 36789 | 3NH7230 | основание плавкой вставки с поворотным слотом uном.=690в, iном.=250а, типоразмер 1, 1-полюсн. винтовой клеммой | 1.086 | Заказать |
| 88326 | 3NH7231 | основание плавкой вставки с поворотным слотом uном.=690в, iном.=250а, типоразмер 1, 1-полюсн. винтовой клеммой с зажимами | 1.501 | Заказать |
| 88327 | 3NH7232 | основание плавкой вставки с поворотным слотом uном.=690в, iном.=250а, типоразмер 1, 1-полюсн. винтовой клеммой с винтами | 1.212 | Заказать |
| 36790 | 3NH7330 | основание плавкой вставки с поворотным слотом uном.=690в, iном.=630а, типоразмер 3, 1-полюсн. винтовой клеммой | 2.157 | Заказать |
| 88329 | 3NH7331 | основание плавкой вставки с поворотным слотом uном.=690в, iном.=630а, типоразмер 3, 1-полюсн. винтовой клеммой с зажимами | 2.523 | Заказать |
| 88330 | 3NH7332 | основание плавкой вставки с поворотным слотом uном.=690в, iном.=630а, типоразмер 3, 1-полюсн. винтовой клеммой с винтами | 2.45 | Заказать |
| 88332 | 3NH7520 | основание плавкой вставки с поворотным слотом uном.=660в, iном.=1250а, типоразмер 4, 1-полюсн. | 5.428 | Заказать |
| 37278 | 3NX1003 | крышка для дежателя плавкой вставки типоразмер 00 | 0.013 | Заказать |
| 88798 | 3NX1004 | крышка для дежателя плавкой вставки типоразмер 1/2/3 | 0.087 | Заказать |
| 37279 | 3NX1013 | устройство для удаления плавких вставок типоразмер 000-4 | 0.301 | Заказать |
| 88799 | 3NX1014 | устройство для удаления плавких вставок типоразмер 000-4 с кожанной ручкой | 0.558 | Заказать |
| 88800 | 3NX2023 | разделительная и концевая перегородка плавких вставок типоразмер 00 | 0.027 | Заказать |
| 88801 | 3NX2024 | разделительная и концевая перегородка плавких вставок типоразмер 1 | 0.048 | Заказать |
| 37284 | 3NX2025 | разделительная и концевая перегородка плавких вставок типоразмер 2 | 0.063 | Заказать |
| 37285 | 3NX2026 | разделительная и концевая перегородка плавких вставок типоразмер 3 | 0.076 | Заказать |
| 37286 | 3NX2027 | разделительная перегородка плавких вставок для шины типоразмер 00 | 0.018 | Заказать |
| 37287 | 3NX2028 | концевая перегородка плавких вставок типоразмер 00 | 0.04 | Заказать |
| 88802 | 3NX2030 | разделительная и концевая перегородка плавких вставок типоразмер 0 | 0.033 | Заказать |
| 88803 | 3NX2031 | разделительная перегородка плавких вставок для шины типоразмер 00-3 | 0.067 | Заказать |
| 37288 | 3NX3105 | изоляционная крышка контактов для основания плавкой вставки типоразмер 00 | 0.009 | Заказать |
| 37289 | 3NX3106 | изоляционная крышка контактов для основания плавкой вставки типоразмер 1 | 0.01 | Заказать |
| 37290 | 3NX3107 | изоляционная крышка контактов для основания плавкой вставки типоразмер 2 | 0.024 | Заказать |
| 88804 | 3NX3108 | изоляционная крышка контактов для основания плавкой вставки типоразмер 3 | 0.03 | Заказать |
| 37291 | 3NX3113 | изоляционная крышка контактов для шинного основания плавкой вставки типоразмер 00 | 0.006 | Заказать |
| 37292 | 3NX3114 | изоляционная крышка контактов для шинного основания плавкой вставки типоразмер 0 | 0.01 | Заказать |
| 88805 | 3NX3115 | изоляционная крышка контактов ip2x для основания плавкой вставки типоразмер 00 | 0.039 | Заказать |
| 88806 | 3NX3116 | защитная крышка контактов ip2x для основания плавкой вставки типоразмер 00 | 0.014 | Заказать |
