Предохранительная моторная стартерная комбинация может быть сконфигурирована с предохранительными основаниями. Контактор и предохранительное основание могут быть установлены друг над другом.
По стандарту UL отключающая способность составляет 200кА.

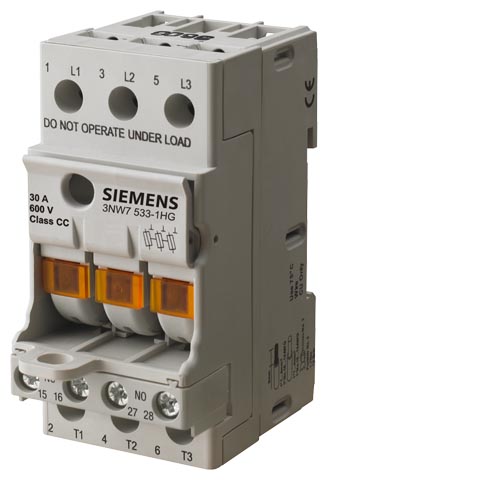

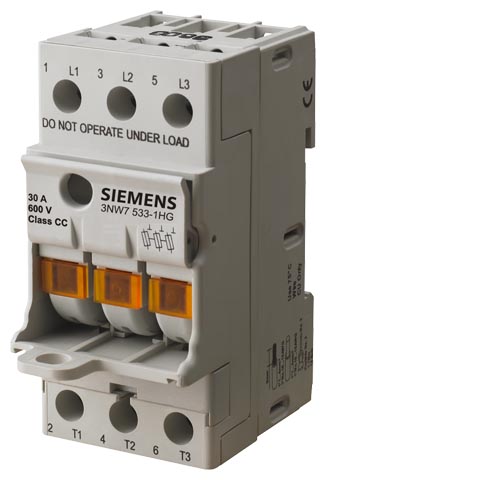

Основание цилиндрических предохранителей Class CC с сигнальным детектором
Заказчик может установить дополнительный контакт для синнализации коммутационного положения, предотвращения извлечения предохранителя под нагрузкой и прерывания питания контактора.
Для соединения основания и контактора используются соответствующие шины и 3-х фазные фидеры.

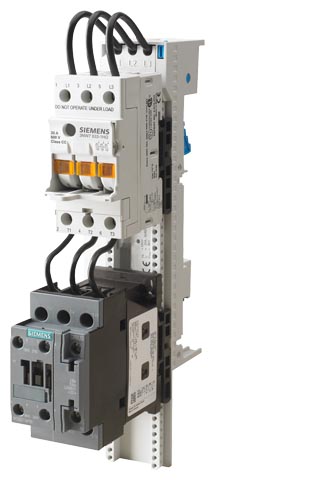

Сборка основания цилиндрических предохранителей и контактора SIRIUS на шинном адаптере 60 mm шинной системы.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 37229 | 3NW7033-1 | fuse-holder, compact 10x38 690v 32a 3pole 45mm for motorstarter-combinations | 0.19 | Заказать |
| 88764 | 3NW7034-1 | fuse-holder, compact 10x38 690v 32a 3pole 45mm with led signal-detector for motorstarter-combinations | 0.195 | Заказать |
| 37253 | 3NW7533-1HG | fuse-holder, compact class cc 600v 30a 3pole 45mm for motorstarter-combinations | 0.192 | Заказать |
| 37254 | 3NW7534-1HG | fuse-holder, compact class cc 600v 30a 3pole 45mm with led signal-detector for motorstarter-combinations | 0.195 | Заказать |
| 37257 | 3NW7903-1 | доп.выключатель для компактного держателя ac12 5a - 250v 1но 1нз | 0.018 | Заказать |
| 58122 | 5ST2600 | infeed-terminal 25sqmm 3pole module width 15mm forke-type | 0.5 | Заказать |
| 106619 | 5ST2601 | busbar 63a 3pole module width 15mm forke-type for 2 devices | 0.45 | Заказать |
| 106620 | 5ST2602 | busbar 63a 3pole module width 15mm forke-type for 3 devices | 0.705 | Заказать |
| 106621 | 5ST2603 | busbar 63a 3pole module width 15mm forke-type for 4 devices | 0.95 | Заказать |
| 106622 | 5ST2604 | busbar 63a 3pole module width 15mm forke-type for 5 devices | 1.23 | Заказать |
| 123391 | 8US1251-5DS10 | device adapter s00/0, 25a, for 60mm busbar system 45x200mm long special cables welded on, awg 12, 99 mm spacer enclosed mounting rail screwed on | 0.183 | Заказать |
| 76883 | 8US1251-5DT10 | device adapter s00, 25a, cc for 60mm busbar system 45x260mm long, cables welded on, awg 12 165mm long spacer enclosed mounting rail screwed on | 0.183 | Заказать |
| 76922 | 8US1998-7CB45 | busbar adapter system vertical busbar run mounting rail 35 mm, plastic with recess for insert 8us19981da00, 45 mm long, with fixing screws for sirius 3r adapter s. s00 a. s0 | 0.009 | Заказать |
