Система CD-K - 25 ... 40 A производства Siemens

Стандарты и технические требования

IEC 60439-1, EN 60439-1 (VDE 0660 часть 500);
IEC 60439-2, EN 60439-2 (VDE 0660 часть 502)

Окружающая среда

Климатическая устойчивость

Теплая влажная среда, постоянная, согласно IEC 60068-2-78;
Теплая влажная среда, циклическая, согласно IEC 60068-2-30

Температура окружающей среды

-5 ... +40 °C

Степень защиты  IEC 60529, EN 60529

IP54

Монтажная позиция

Горизонтально; точки отвода сбоку

Материал

Оболочка шинопровода

Оцинкованная, окрашенная листовая сталь

Проводники

Покрытые оловом  изолированные круглые медные проводники

Электрические характеристики

Номинальное напряжение изоляции U_i

AC/DC V

400/400

Категория перенапряжения / степень загрязнения

III/3

Номинальное рабочее напряжение U_e

AC V

400

Частота

Hz

50 ... 60

Номинальный ток I_e

A

30

30

30

2 × 25

40

40

40

Сопротивление проводников участка  секции при 50 Hz и температуре шин  20 °C

• Активное сопротивление R₂₀

mΩ/m

5.79

5.79

5.79

4.56

3.55

3.55

3.55

• Реактивное сопротивление X₂₀

mΩ/m

0.26

0.26

0.26

0.15

0.40

0.40

0.40

• Полное сопротивление Z₂₀

mΩ/m

5.80

5.80

5.80

4.56

3.57

3.57

3.57

Сопротивление проводников участка секции в случае неисправности

• AC активное сопротивление R_F

mΩ/m

8.24

8.24

8.24

7.50

5.61

5.61

5.61

• Реактивное сопротивление X_F

mΩ/m

0.44

0.44

0.44

0.32

0.80

0.80

0.80

• Полное сопротивление Z_F

mΩ/m

8.25

8.25

8.25

7.51

5.67

5.67

5.67

Сопротивление PEN согласно  IEC 60909, EN 60909 (VDE 0102)

• Активное сопротивление R₀, фаза N

mΩ/m

24.24

24.24

24.24

18.59

14.85

14.85

14.85

• Реактивное сопротивление X₀, фаза N

mΩ/m

1.77

1.77

1.77

0.82

0.99

0.99

0.99

• Полное сопротивление Z₀, фаза N

mΩ/m

24.30

24.30

24.30

18.61

14.88

14.88

14.88

• Активное сопротивление R₀, фаза PE

mΩ/m

12.00

12.00

12.00

13.49

9.87

9.87

9.87

• Реактивное сопротивление X₀, фаза PE

mΩ/m

1.80

1.80

1.80

0.82

1.02

1.02

1.02

• Полное сопротивление Z₀, фаза PE

mΩ/m

12.13

12.13

12.13

13.52

9.92

9.92

9.92

Устойчивость к току к.з.

Номинальный выдерживаемый импульсный ток I_pk

kA

2.4

2.4

2.4

3.0

3.6

3.6

3.6

Номинальный кратковременно допустимый ток  I_cw (t = 1 s)

kA

0.56

0.56

0.56

0.69

0.85

0.85

0.85

Номинальный кратковременно допустимый ток I_cw (t = 0.1 s)

kA

1.6

1.6

1.6

2.0

2.4

2.4

2.4

Колличество проводников

2

3

4

2 × 4

2

3

4

Сечение проводников

L1, L2, L3

mm²

3.2

3.2

3.2

4.0

5.0

5.0

5.0

N

mm²

3.2

3.2

3.2

4.0

5.0

5.0

5.0

PE (оболочка), CU

mm²

11

11

11

11

11

11

11

Материал проводников

Cu

Пожарная нагрузка

kWh/m

0.1

0.15

0.201

0.48

0.12

0.18

0.24

Максимальная термическая нагрузка

A²s × 10³

310

310

310

470

720

720

720

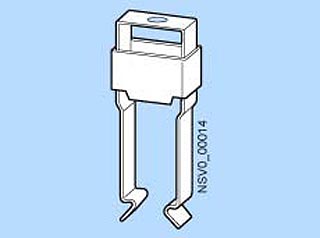

Максимальное расстояние между точками крепления при нормальной механической нагрузке

m

3

3

3

3

3

3

3

Отводные блоки

Отводные точки подключения

С каждой стороны через 0.5 m, попарный отвод через каждые 1 m или 0.5 m; max. 16 A

Отводной блок

3 и 5-полюсные; без или с установленным кабелем;
Без или с держателем цилиндрических предохранителей 8.5 mm × 31.5 mm, категория gG или gL (быстродействующие).

Отводные блоки имеют категорию нагрузки  AC-20B согласно IEC 60947-3.
PE первым замыкается в процессе установки и размыкается последним в процессе деинсталляции.

Min. mm²

Max. mm²

Min. mm²

Max. mm²

Min. mm²

Max. mm²

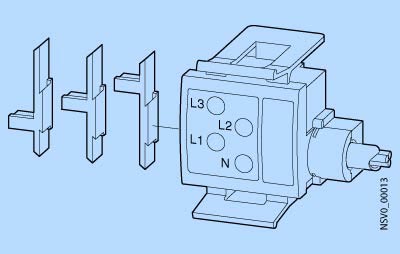

Вводной блок подачи питания

CD-K-…-EA

2.5

6 (f), 10 (m,e)

2.5

6 (f), 10 (m,e)

2.5

6 (f), 10 (m,e)

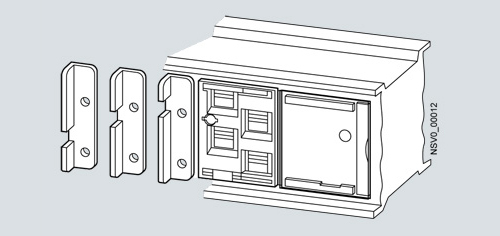

Концевой блок подачи питания

CD-K-…-EE

2.5

6 (f), 10 (m,e)

2.5

6 (f), 10 (m,e)

2.5

6 (f), 10 (m,e)
