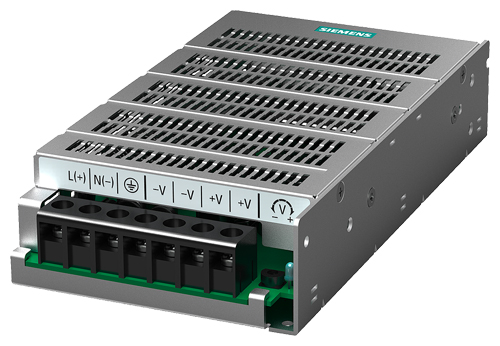

SITOP PSU100D =24В/6,2 A производства Siemens

Заказной номер

6EP1 333-1LD00

Вход

1-фазный AC

Номинальное напряжение V вх. ном

100-240 В AC

Диапазон напряжения

85 ... 264 В AC

Перегрузочная способность

-

Базовая буферизация при I вых ном

> 15 мс

Номинальная частота, диапазон

50/60 Гц; 47 ... 63 Гц

Номинальная сила тока I вх ном

3.1 до 2.0 A

Ограничение тока при включении (+25 °C)

< 75 A

I²t

 6.5 A2c

Входной предохранитель

Встроенный

Рекомендованный автомат (IEC 898) на входе блока питания

От 10 A, Характеристика C или 16А - B

Выход

Управляемый, изолированный выход DC

Номинальное напряжение V вых ном

24 В DC

Общий допуск

±2%

• Установившаяся компенсация линии

Примерно 0.5 %

• Установившаяся компенсация нагрузки

Примерно 1.0 %

Остаточные пульсации

< 100 мВ_pp

Пики (ширина полосы частот: 20 Мгц)

< 100 мВ_pp

Диапазон заданных значений

22 ... 28 В

Индикация состояния

Зеленый светодиод для нормального состояния 24 В

Поведение при включении/выключении

Перерегулирование V_вых < 2 %

Задержка пуска / Нарастание напряжения

< 1 с/< 30 мс

Номинальное значение I вых. ном.

6.2 A

Диапазон тока

• до +60 °C

0 ... 6.2 A (до +50 °C)

• уменьшение нагрузочной способности

0 ... 3.1 A (до +70 °C)

Возможность параллельного включения для повышения мощности

Да, 2 блока

Эффективность

Коэффициент полезного действия

при U вых. ном., I вых.ном.

Примерно 86 %

Мощность потерь при U вых. ном., I вых. ном.

Примерно 24 Вт

Контуры регулирования

Динамическая компенсация линии (Vвх ном ± 15%)

< 5 % V_вых

Динамическая компенсация нагрузки (Iвых: 50/100/50 %)

Тип. ±5 % V_вых

Время коррекции

• Шаг нагрузки 50…100 %

• Шаг нагрузки 100…50 %

Защита и контроль

Защита от перенапряжения на выходе

< 35 В

Ограничение силы тока

7.4 A

Защита от короткого замыкания

Электронное отключение, автоматический перезапуск

Защита при длительном коротком замыкании

16 A

Индикатор перегрузки/короткого замыкания

-

Безопасность

Потенциальная развязка первичных цепей с вторичными

да, выходное напряжение SELV U вых. в соответствии с EN 60950 и EN 50178

Класс защиты

Класс I

Ток утечки

< 3.5 мA (тип. 1 мA)

Проверка Союза технадзора (TUV)

Да; CB схема

Маркировка CE

Да

UL/cUL (CSA) допуск к эксплуатации

cULus-listed (UL 508, CSA C22.2 No. 107.1), File E197259; cURus-recognized (UL 60950, CSA C22.2 No. 60950), File E151273

Взрывозащита

-

FM подтверждение

-

Морской сертификат

-

Степень защиты (EN 60529)

IP20

EMC

Помехи

EN 55022 класс B

Ограничение гармоник

Не применимо

Помехоустойчивость

EN 61000-6-2

Эксплуатационные данные

Диапазон температуры окружающего воздуха

-10 ... +70 °C с естественной вентиляцией

Диапазон температур транспортировки и хранения

-25 ... +85 °C

Класс влажность

Климатический класс 3K3 по EN 60 721, без конденсации

Механические характеристики

Клеммы

• Входное питание L, N, PE

Съемные винтовые зажимы , 2 x 0.3 ... 1.3 мм²

• Выход +


Съемный винтовой зажим , 2 x 0.3 ... 1.3 мм2

• Выход -

Съемный винтовой зажим , 2 x 0.3 ... 1.3 мм2

Размеры (Ш x В x Г) в мм

97 x 178 x 38

Вес, около

0.55 кг

Монтаж

Монтаж на стену на шурупах.

Дополнительные принадлежноти

-
