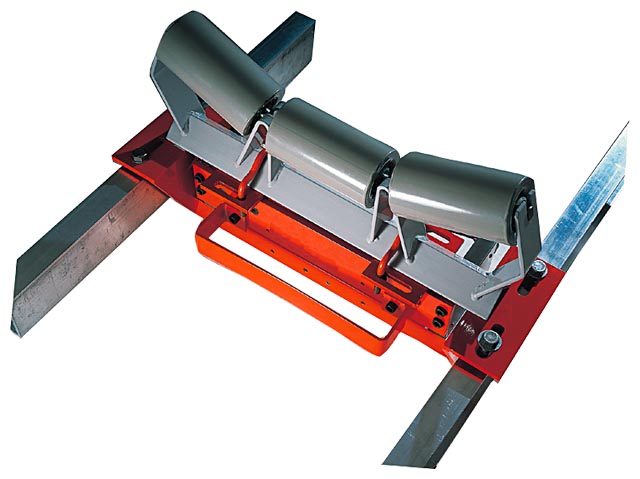

Milltronics MSI - это однороликовые ленточные весы высокой точночти, выдерживающие высокие нагрузки.

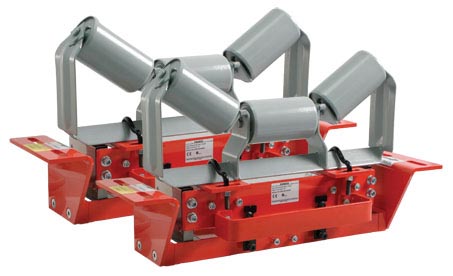

Milltronics MMI - это многороликовые ленточные весы высокой точности, выдерживающие высокие нагрузки
The Milltronics MSI - это однороликовые ленточные весы, выдерживающие высокие нагрузки процесса. Они применяются для непрерывного измерения массы продуктов в различных производствах. Они подтвердили свой широкий диапазон применения в добывающей промышленности - нерудные и рудные искомаемые - производство энергии, металлургия, пищевая и химическая промышленности. Весы MSI предназначены для контроля таких продуктов как песок, мука, уголь или сахар.
Запатентованная параллелограммная конструкция весоизмерительных ячеек обеспечивает быструю реакцию на вертикальные усилия и соответственно на быструю реакцию изменения нагрузки материала. Результатом является высокая точность и повторяемость даже при неравномерной нагрузке материала и высокой скорости ленты.
В комбинации с Milltronics BW 100 или BW 500 с микропроцессорным управлением, весы MSI обеспечивают индикацию мгновенного массового расхода, суммарного количества, значение величины нагрузки на ленту и скорости транспортируемых продуктов на конвеерных весах. Датчик скорости ленты встроен в интегратор.
Монтаж весов MSI очень прост: они устанавливаются на опоры и фиксируются четырьмя болтами. Существующая роликовая опора закрепляется на динамическом держателе весов MSI. Система не имеет подвижных частей, поэтому затраты на ТО минимальны, необходимо только регулярная проверка калибровки.
The Milltronics MSI - это однороликовые ленточные весы, выдерживающие высокие нагрузки процесса. Весы MMI состоят из двух или более однороликовых весов типа MSI, встроенных в серии. Они применяются для непрерывного измерения массы продукта в добывающей и перерабатывающей промышленностях. MMI система подтвердила свою надежность во многих сложных применениях в следующих отраслях промышленности: добывающая, химическая, металлургическая, пищевая промышленности, а также производство энергии. Весы MMI предназначены для контроля таких продуктов как песок, мука, уголь или сахар.
Запатентованная параллелограммная конструкция весоизмерительных ячеек обеспечивает быструю реакцию на вертикальные усилия и соответственно на быструю реакцию изменения нагрузки материала. Результатом является высокая точность и повторяемость даже при неравномерной нагрузке материала и высокой скорости ленты. В комбинации с Milltronics BW 100 или CompuScale III (для систем коммерческого учета), весы MMI обеспечивают индикацию мгновенного массового расхода, суммарного количества, значение величины нагрузки на ленту и скорости транспортируемых продуктов на конвеерных весах. Датчик скорости ленты встроен в интегратор.
Монтаж весов MMI очень прост: они устанавливаются на опоры и фиксируются восемью (или более) болтами; роликовая опора закрепляется на динамическом держателе весов. Система не имеет подвижных частей, поэтому затраты на ТО минимальны, необходима только регулярная проверка калибровки.
Технические параметры |
|
|---|---|
Принцип измерения | Тензоизмерительные весоизмерительные ячейки измеряют нагрузку на роликовых опорах ленточного транспортера. |
Типичные применения |
|
| Контроль процессами смешивания разных фракций |
| Коммерческий учет |
Характеристики |
|
Точность |
|
| ± 0.5% от суммарного значения при изменении диапазона 1:5 |
| ± 0.125% от суммарного значения при изменении диапазона 1:5 |
Условия |
|
Температура материала | -40 ... 85 °C (-40 ... 185 °F) |
Дизайн ленты |
|
Ширина ленты |
|
Скорость ленты | До 5 м/с |
Мощность | До 5000 т/ч при максимальной скорости ленты |
Наклон ленточного транспортера |
|
Роликовые опоры |
|
Профиль роликовых опор | Плоский до 35°, до 45° с уменьшением точности |
Диаметр ролика | 50 .. 180 мм (2 ... 7”) |
Расстояние между роликовыми опорами | 0.5 .. 1.5 м (1.5 ... 5.0 ft.) |
Весоизмерительная ячейка |
|
Конструкция | Нерж. сталь с защитой от влажности |
Питание | 10 В DC ном., 15 В DC максимум |
Выход | 2 мВ/В (ном.) при ном. нагрузке весоиз. ячейки |
Нелинейность и гистерезис | 0.02% от номинального выхода |
Ненадежность | 0.01% от номинального выхода |
Мощность |
|
| 50, 100, 250, 500, 750, 1000 lbs |
Перегрузка | 150% ном. мощности, |
Температура |
|
Вес | Смотрите раздел Размеры |
Взрывоопасные зоны | При использовании искробезопасных барьеров |
Допуски | CE |
Монтаж MSI/MMI
Монтаж (два или более весов MSI)
Размеры MSI
Ширина | Монтажная ширина ‚A’ весов | Мин. | ‘C' | ‘D' | ‘E' | Вес (около) |
|---|---|---|---|---|---|---|
18” | 27” | 23.25” | 9.5” | 5.5” | 7” | 82 lbs |
20” | 29” | 25.25” | 9.5” | 5.5” | 7” | 85 lbs |
24” | 33” | 29.25” | 9.5” | 5.5” | 7” | 90 lbs |
30” | 39” | 35.25” | 9.5” | 5.5” | 7” | 99 lbs |
36” | 45” | 41.25” | 9.5” | 5.5” | 7” | 107 lbs |
42” | 51” | 47.25” | 9.5” | 5.5” | 7” | 116 lbs |
48” | 57” | 53.25” | 9.5” | 5.5” | 7” | 125 lbs |
54” | 63” | 59.25” | 12” | 8” | 7” | 175 lbs |
60” | 69” | 65.25” | 12” | 8” | 7” | 193 lbs |
66” | 75” | 71.25” | 12” | 8” | 8” | 229 lbs |
72” | 81” | 77.25” | 12” | 8” | 8” * | 247 lbs |
Имеются другие размеры - см. данные конфигурации. Имеются размеры от 18”
(457 мм) до 96” (2438 мм) с шагом в 1” (25,4 мм). Все размеры номинальные.
Указание: рамзер B должен быть приблизительно на 3/8” или 10 мм меньше
размера Y ленточного транспортера (см. опросник на стр. 7)
* как изображено для Северной Америки; в Европе: 8,5” (216 мм).
Подключение MSI/MMI
Пожалуйста заполните и представьте соответсвующие данные перечисленные ниже для заказа спецификации NTEP, | Значение |
|---|---|
| |
Максимальный диапазон расхода (т/час) |
|
Минимальный диапазон расхода(т/час) |
|
Скорость ленты (обор/мин) |
|
Деоение шкалы (т) |
|
Максимальная нагрузка (lbs/ft) |
|
| |
Диапазон |
|
Скорость (м/с, обор/мин) |
|
Тестовая нагрузка (кг/м, lb/ft) |
|
| |
Класс точности (0.5 or 1) |
|
Диапазон измерений (т) |
|
Скорость ленты (м/с) |
|
Максимальный расход (т/час) |
|
Минимальный расход (т/час) |
|
Минимальный диапазон (т) |
|
Наименование взвешиваемого продукта |
|
Максимальная нагрузка (т) |
|
Длина зоны взвешивания (м) |
|
Контрольное значение (кг) |
|
Диапазон скорости (м/с) |
|
Режим работы (цикл/час) |
|
Сотношение между минимальной нагрузкой и максимальным расходом |
|
Тестирование без нагрузки (____) циклов |
|
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 118324 | 7MH7122-.....-.. | siemens milltronics msi ленточные весы | 5 | Заказать |
| 71834 | 7MH7723-1BT | idler clip,msi,18"-53",ms, bl enamel,spar | 0.34 | Заказать |
| 71854 | 7MH7723-1DF | idler clip,msi,54"-65", ms,spare | 0.44 | Заказать |
| 118418 | 7MH7724-1AA | калибровочныйгруз 8,2кг для ленточных весов msi | 8.2 | Заказать |
| 118419 | 7MH7724-1AB | калибровочныйгруз 2,7кг для ленточных весов msi | 2.7 | Заказать |
| 71938 | 7MH7725-1AC | load cell,with hardware, msi,50lb,stainless steel, f,spare | 3 | Заказать |
| 118441 | 7MH7725-1AD | load cell,with hardware, msi,100 lb,stainless steel, f spare | 3 | Заказать |
| 71939 | 7MH7725-1AE | load cell,with hardware, msi,250lb, stainless steel, f spare | 3 | Заказать |
| 118442 | 7MH7725-1AF | load cell,msi,with hardware, 500lb, stainless steel, f spare | 3 | Заказать |
| 71940 | 7MH7725-1AG | load cell,with hardware, msi,750 lb,stainless steel, f spare | 3 | Заказать |
| 71941 | 7MH7725-1AH | load cell,with hardware, msi,1000 lb, stainless steel, f, spare | 3 | Заказать |
| 72243 | 7ML1998-5GA01 | ленточные весы, инструкция по эксплуатации, английский | 0.08 | Заказать |
| 72244 | 7ML1998-5GA11 | ленточные весы, инструкция по эксплуатации, французский | 0.08 | Заказать |
| 72245 | 7ML1998-5GA21 | ленточные весы, инструкция по эксплуатации, испанский | 0.08 | Заказать |
| 72246 | 7ML1998-5GA31 | ленточные весы, инструкция по эксплуатации, немецкий | 0.08 | Заказать |
