Распределительная коробка JB из нержавеющей стали требуется для параллельного подключения весоизмерительных ячеек. С помощью одной коробки можно параллельно подключить до 4 весоизмерительных ячеек.
Распределительные коробки можно использовать на взрывоопасных участках (заземленные цепи электрического тока, с собственной защитой).
SIWAREX JB клеммная коробка, корпус из нержавеющей стали | |
|---|---|
Кабельные соединения | |
| 4 x M16 |
| 1 x M20 |
Доп. температура окружающей среды | |
| -30 ... +85 °C |
| -10 ... +40 °C |
| -40 ... +90 °C |
Степень защиты | IP66 согласно EN 60529 |
Вибростойкость клемм согласно DIN VDE 0611 11/77 | 12 Гц и 50 Гц, амплитуда 1мм |
Сопротивление изоляции клемм | ≥ 1012 Ω см |
Распределительная коробка из нержавеющей стали состоит из нижней части и крышки. Корпус защищен от проникновения пыли и брызгов воды, степень защиты IP66. Кабели вводятся через метрические резьбовые ЭМС-зажимы (латунь, никелированная). В корпусе имеется 18 клемм с пружинными контактами. Благодаря технологии пружинных зажимов получается вибростойкое и не требующее обслуживания соединение.
Внутреннее сопротивление, показатель и номинальная нагрузка всех включенных параллельно весоизмерительных ячеек должны быть одинаковыми. Распределительная коробка не накладывает ограничений на величину этих значений. Весоизмерительные ячейки можно подключать по четырех- или шестипроводной технологии.
Если используется четырехпроводная технология, необходимо установить две дополнительные перемычки.
WZ: Весоизмерительная ячейка JB: Распределительная коробка из нержавеющей стали

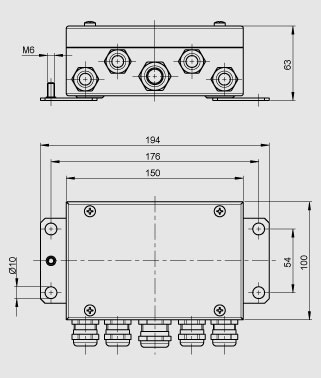

Распределительная коробка SIWAREX JB из нержавеющей стали (7MH4710-1EA), размеры
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 118238 | 7MH4702-8AF | кабель для siwarex p li2y 2x0,75st + 2x (2x0,34st) -cy, синий | 0.143 | Заказать |
| 71708 | 7MH4702-8AG | кабель для siwarex u, m, p,а li2y 2x0,75st + 2 (2x0,34st) cy, оранжевый | 0.142 | Заказать |
| 71710 | 7MH4710-1EA | junction box siwarex jb stainless steel housing to connect in parallel up to 4 load cells in 4-wire or 6-wire system degree of protection: ip 66 usable in explosion capable atmospheres, in intrinsically safe circuits. dimensions in mm:150x100x63 | 1.203 | Заказать |
