Сигнализатор с поворотной лопастью “low-cost” Pointek LPS 200 может использоваться как сигнализатор заполнения, опустошения или необходимого количества для сыпучих веществ.
Сигнализатор предельного уровня Pointek LPS 200 – дешевый сигнализатор с поворотной лопастью может использоваться как сигнализатор заполнения,тошения или необходимого количества для сыпучих веществ. Принцип поворотной лопасти особенно подходит для таких материалов, как зерно, корма, цемент, пластиковый гранулят и древесная стружка. Оборудованный опционной складной лопастью сигнализатор с поворотной лопастью отвечает требованиям даже низких плотностей материалов в 35 г\л (2,19 lb\ft3) или 100г\л (6,25 lb\ft3) со стандартной измерительной лопастью.
Вращающаяся измерительная лопасть, приводимая в движение синхронным редукторным двигателем, регистрирует наличие материала на монтажной высоте LPS 200. Если контролируемое вещество достигает измерительной лопасти, то оно препятсвует ее вращению. Контакт реле замыкается. Если измерительная лопасть снова освобождается, то она снова начинает вращаться и реле возвращается в свое обычное состояние.
Крепкая конструкция LPS 200 может работать даже в самых тяжелых условиях в зоне сыпучих веществ. В зависимости от свойств материала (кпримеру налипания на лопасти) чувствительность измерительной лопасти может настраиваться.

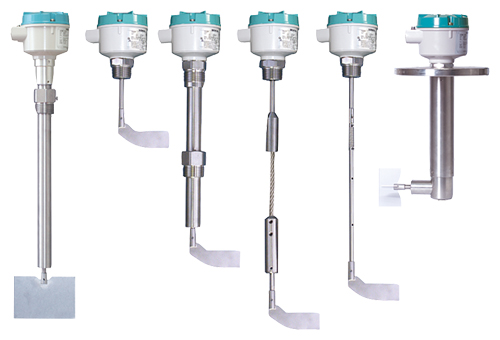

LPS 200 поставляется в различных конфигурациях: короткая версия, с защитной трубкой и тросовым удлинителем. LPS 200 со стандартной измерителльной лопастью подходит для большинства случаев использования. В случае очень легких материалов рекомендуется версия со складной лопастью, имеющая большую чувствительность.
Принцип работы | |
|---|---|
Принцип измерения | Сигнализатор с поворотной лопастью |
Вход | |
Измеряемая величина | Мин. и макс. |
Выход | |
Выходной сигнал | |
Тревога | Минивыключатель5Aпри AC 250 V, омная нагрузка |
Задержка срабатывания | около 1,3 секунд |
Чувствительность | настраивается через противодействующую силу пружины или геометрию измерительной лопасти |
Условия использования | |
Условия монтажа | |
Место монтажа | внутри\снаружи |
Условия окружающей среды | |
Температура окружающей среды | -20 to +60 °C (-4 to +140 °F) |
Класс защиты | IP 65 / Type 4 / NEMA 4 |
Категория | III |
Свойства измеряемого вещества | Сыпучие вещества |
Температура | -20 to +80 °C (-4 to +176 °F) |
Давление (резервуар) | max. 0.5 bar (7 psi) |
Минимальный насыпной вес | |
стандартная измерительная лопасть | 100 г\д (6,25 лб\ куб фут) если лопасть покрыта материалом до 10 см (4 дюйма) 200 г\д (2,19 лб\фут куб.) если лопасть покрыта материалом до 10 см (4 дюйма) |
складная лопасть | 35 г\л (2.19 лб\куб фут) если лопасть полностью покрыта материалом 70 г\л(4.69 лб\куб.фут) если лопасть полностью покрыта материалом |
Конструктивные особенности | |
Материал | |
Алюминий с эпоксидным покрытием | |
подсоединение к процессу, защитная трубка и измерительная лопасть | Нержавеющая сталь |
Подсоединение к процессу | Резьба1¼" NPT, 1½" BSP |
Ввод кабеля | 2 x M20 или 2 x ½" NPT |
Питание | |
с переключаемыми зажимами | AC 115 V, ±15%, 50 - 60 Hz, 4 VA или AC 230 V, ±15%, 50 Hz, 6 VA или DC 24 V, ±15%, 2.5 W |
Сертификаьы и допуски | FM/CSA Класс II, Div. 1, Группа E, F, G, Класс III CSAUS Класс II, Div. 2, Класс III ATEX II 1/2 D (пылевзравозащита) CE |
Размеры Pointek LPS 200
Соединения Pointek LPS 200
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 72048 | 7ML1830-1KG | мотор-редуктор, универсальное эл.питание, для pointek pls 200 | 0.3 | Заказать |
| 118551 | 7ML1830-1KH | запасная лопасть 35 x 102 mm для pointek pls 200 | 0.08 | Заказать |
| 72049 | 7ML1830-1KJ | запасная складная лопасть 65 x 210 mm для pointek pls 200 | 0.2 | Заказать |
| 72050 | 7ML1830-1KK | удлинение кабеля 2000 мм для pointek pls 200, l=2000мм | 1.3 | Заказать |
| 118782 | 7ML1998-5FS62 | инструкция по эксплуатации для sitrans lps200, много языков | 0.15 | Заказать |
| 118904 | 7ML5711-0AA | pointek lps200 электромеханический сигнализатор уровня, исполнение с защитной трубкой 500, 400, 300mm | 1 | Заказать |
| 72373 | 7ML5711-1AA | pointek lps200 электромеханический сигнализатор уровня, исполнение с защитной трубкой 1000,900,800, 700,600mm | 1 | Заказать |
| 118905 | 7ML5711-2AA | pointek lps200 электромеханический сигнализатор уровня, исполнение с защитной трубкой 1500, 1400, 1300, 1200, 1100mm | 1 | Заказать |
| 118906 | 7ML5725-.....-.... | sitrans lps200, электромеханический сигнализатор уровня, компактное исполнение | 1.8 | Заказать |
| 72374 | 7ML5726-.....-.... | sitrans lps200, электромеханический сигнализатор уровня, исполнение с защитной трубкой | 2.2 | Заказать |
| 72375 | 7ML5727-.....-.... | sitrans lps200, электромеханический сигнализатор уровня, кабельное исполнение | 3.2 | Заказать |
| 72376 | 7ML5728-.....-.... | sitrans lps200, электромеханический сигнализатор уровня, наклонное исполнение | 1 | Заказать |
| 72377 | 7ML5730-.....-.... | sitrans lps200, электромеханический сигнализатор уровня, исполнение с удлиннительной трубкой | 1 | Заказать |
