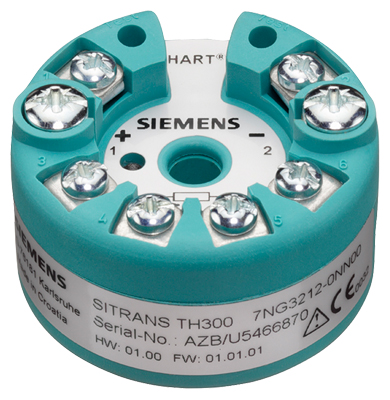

Измерительные преобразователи SITRANS TH200 и SITRANS TH300 могут использоваться в любой промышленности. Благодаря своему компактному размеру они могут монтироваться в соединительную головку типа B (DIN 43729) или большую. К их универсальному входному модулю могут быть подключены следующие сенсоры/источники сигнала:
- термометр сопротивления,
- термопары,
- потенциометры,
- источники постоянного напряжения.
Выходным сигналом является постоянный ток 4 - 20 мA в соответствии с характеристикой сенсора.
Измерительные преобразователи с типом защиты "искробезопасность" могут устанавливаться в потенциально взрывоопасных зонах (зона 0). Также возможно достижение степени защиты Ех n (зона 2).
Вход | |
---|---|
Термометр сопротивления |
|
Измеряемая величина | Температура |
Тип сенсора |
|
| Pt25 ... Pt1000 |
| Pt25 ... Pt1000 |
| Ni25 ... Ni1000 |
| Специальная характеристика (макс. 30 точек) |
Коэффициент датчика | 0.25 ... 10 (адаптация базового типа, e.g. Pt100 для версии Pt25 ... Pt1000) |
Единицы измерения | °C или °F |
Подключение |
|
| 1 термометр сопротивления (RTD) 2-х, 3-х, 4-х проводная система |
| 2 идентичных термометра сопротивления по 2-х проводной технике для получения средней температуры |
| 2 идентичных термометра сопротивления по 2-х проводной |
Интерфейс |
|
| параметрируемое сопротивление линии ≤ 100 Ω (сопротивление петли) |
| компенсации не требуется |
| компенсации не требуется |
Ток сенсора | ≤ 0.45 mA |
Время отклика | ≤ 250 ms для 1 датчика с контролем обрыва линии |
Контроль обрыва линии | может быть отключен |
Контроль короткого замыкания | может быть отключен (регулируемое значение) |
Диапазон | параметрируемый |
Мин. интервал измерения | 10 °C (18 °F) |
Характеристика | линейная по температуре или специальная характеристика |
Потенциометрические датчики |
|
Измеряемая величина | фактическое сопротивление |
Тип сенсора | потенциометрические |
Единицы | Ω |
Подключение |
|
| 1 потенциометрический датчик (R), 2-х, 3-х, 4-х проводный |
| 2 потенциометрических датчика с 2-х проводной техникой для получения среднего значения |
| 2 потенциометрических датчика по 2-х проводной технике |
Интерфейс |
|
| параметрируемое сопротивление линии ≤ 100 Ω (сопротивление петли) |
| компенсация не требуется |
| компенсация не требуется |
Ток сенсора | ≤ 0.45 мA |
Время отклика | ≤ 250 мс для 1 датчика с контролем обрыва линии |
Контроль обрыва линии | может быть отключен |
Контроль короткого замыкания | может быть отключен (регулируемое значение) |
Диапазон | параметрируемый, макс. . 0 ... 2200 Ω (см. таблицу "Цифровая погрешность измерения") |
Мин. интервал измерения | 5 Ω ... 25 Ω (см. таблицу "Цифровая погрешность измерения") |
Характеристика | линейная по сопротивлению или специальная характеристика |
Термопары |
|
Измеряемая величина | Температура |
Тип сенсора (термопара) |
|
| Pt30Rh-Pt6Rh to DIN IEC 584 |
| W5%-Re to ASTM 988 |
| W3%-Re to ASTM 988 |
| NiCr-CuNi to DIN IEC 584 |
| Fe-CuNi to DIN IEC 584 |
| NiCr-Ni to DIN IEC 584 |
| Fe-CuNi to DIN 43710 |
| NiCrSi-NiSi to DIN IEC 584 |
| Pt13Rh-Pt to DIN IEC 584 |
| Pt10Rh-Pt to DIN IEC 584 |
| Cu-CuNi to DIN IEC 584 |
| Cu-CuNi to DIN 43710 |
Единицы | °C или °F |
Подключение |
|
| 1 термопара (TC) |
| 2 термопара (TC) |
| 2 термопара (TC) TC1 – TC2 or TC2 – TC1 |
Время отклика | ≤ 250 мс для 1 датчика с контролем обрыва линии |
Контроль обрыва линии | может быть отключен |
Компенсация холодного спая |
|
| со встроенным термометром сопротивления Pt100 |
| внешним Pt100 IEC 60571 (2-х, 3-х проводное подсоединение) |
| температура холодного спая может быть задана в виде фикс. значения |
Диапазон | параметрируемый |
Мин. интервал измерения | мин. 50 ... 199 °C (90 ... 180 °F) |
Характеристика | линейная по температуре или специальная характеристика |
Милливольтовый сенсор |
|
Измеряемый диапазон | постоянное напряжение |
Тип сенсора | Источник постоянного напряжения (возможно задание через внешний подключенный резистор) |
Единицы | мВ |
Время отклика | ≤ 250 мс для 1 датчика с контролем обрыва линии |
Контроль обрыва линии | может быть отключен |
Контроль короткого замыкания | может быть отключен (регулируемое значение) |
Диапазон | -10 ... 70 мВ |
Мин. интервал измерения | 2 мВ или 20 мВ |
Перегрузочная способность входа | -1.5 ... +3.5 V DC |
Внутреннее сопротивление | ≥ 1 MΩ |
Характеристика | линейная по напряжению или специльная характеристика |
Выход |
|
Выходной сигнал | 4 ... 20 мA, 2-проводной С SITRANS TH300, с коммуникацией по HART Rev. 5.9 |
Питание | 11 ... 35 V DC (to 30 V with EEx) |
Макс. нагрузка | (Uaux – 11 V)/0.023 A |
Выход за диапазон | 3.6 ... 23 мA, непре(по умолчанию: 3.84 mA ... 20.50 mA) |
Ошибка сигнала | 3.6 ... 23 мA, непрерывно настраиваемый (по умолчанию: 22.8 mA) |
Цикл сэмплирования | 0.25 s номинал |
Демпфирование | программируемый фильтр 1-го порядка 0 ... 30 с (параметрируемый) |
Защита | от обратной полярности |
Электрически изолирован | входа от выхода(1 kVeff) |
Погрешность измерения |
|
Ошибки цифровых измерений | См. таблицу "цифровая погрешность измерения" |
Нормальные условия |
|
| 24 V ± 1% |
| 500 Ω |
| 23 °C |
| > 5 мин. |
Ошибка в аналоговом выходе | < 0.1 % от интервала |
Ошибка холодного спая термопары | < 0.5 °C (0.9 °F) |
Влияние температуры | < 0.1% от макс. интервала/10°C (18 °F) |
Влияние питания | < 0.005% от интервала/V |
Влияние импеданса нагрузки | < 0.012% от интервала/100 Ω |
Долгосрочный дрейф |
|
| < 0.02% от макс. интервала |
| < 0.03% от макс. интервала |
| < 0.04% от макс. интервала |
Окружающие условия |
|
Внешняя температура |
|
Температура хранения | -40 ... +85 °C (-40 ... 185 °F) |
Температуры эксплуатации | -40 ... +85 °C (-40 ... 185 °F) |
Относительная влажность | < 98%, конденсат |
Электромагнитная совместимость | в соответствии с DIN EN 61326 и NE21 |
Конструкция |
|
Материал | пластик, залитый |
Вес | 50 г |
Размеры | см. "Габаритные чертежи" |
Поперечное сечение жил | макс. 2.5 мм² (AWG 13) |
Степень защиты по EN 60529 |
|
| IP40 |
| IP00 |
Сертификаты и допуски |
|
Взрывозащита по ATEX |
|
| II 1G EEx ia IIC T6/T4 |
| II 3G EEx nAL IIC T6/T4 |
| PTB 05 ATEX 2040X |
Взрывозащита по FM для USA и Canada (cFMUS) |
|
| PID 3024169 |
| IS Cl I, II, III, Div 1, GP ABCDEFG T4/T5/T6 |
Требование к ПО для SIPROM T |
|
Операционная система ПК: | Windows ME, 2000 and XP; also Windows 95, 98 and 98 SE, но только при подключении модема RS 232. |
Заводские настройки:
Термометр сопротивления
Вход | Диапазон | Мин. интервал измерения | Цифровая погрешность | ||
---|---|---|---|---|---|
| °C (°F) | °C | (°F) | °C | (°F) |
По IEC 60751 |
|
|
|
|
|
Pt25 | -200 ... +850 (-328 ... +1562) | 10 | (18) | 0.2 | (0.36) |
Pt50 | -200 ... +850 (-328 ... +1562) | 10 | (18) | 0.15 | (0.27) |
Pt100 ... Pt200 | -200 ... +850 (-328 ... +1562) | 10 | (18) | 0.1 | (0.18) |
Pt500 | -200 ... +850 (-328 ... +1562) | 10 | (18) | 0.15 | (0.27) |
Pt1000 | -200 ... +350 (-328 ... +662) | 10 | (18) | 0.15 | (0.27) |
По JIS C1604-81 |
|
|
|
|
|
Pt25 | -200 ... +649 (-328 ... +1200) | 10 | (18) | 0.2 | (0.36) |
Pt50 | -200 ... +649 (-328 ... +1200) | 10 | (18) | 0.15 | (0.27) |
Pt100 ... Pt200 | -200 ... +649 (-328 ... +1200) | 10 | (18) | 0.1 | (0.18) |
Pt500 | -200 ... +649 (-328 ... +1200) | 10 | (18) | 0.15 | (0.27) |
Pt1000 | -200 ... +350 (-328 ... +662) | 10 | (18) | 0.15 | (0.27) |
Ni 25 to Ni1000 | -60 ... +250 (-76 ... +482) | 10 | (18) | 0.1 | (0.18) |
Потенциометрические датчики
Вход | Диапазон | Мин. интервал измерения | Цифровая погрешность |
---|---|---|---|
| Ω | Ω | Ω |
сопротивление | 0 ... 390 | 5 | 0.05 |
сопротивление | 0 ... 2200 | 25 | 0.25 |
Термопары
Вход | Диапазон | Мин. интервал измерения | Цифровая погрешность | |||
---|---|---|---|---|---|---|
| °C | (°F) | °C | (°F) | °C | (°F) |
Тип B | 0 ... +1820 | (32 ... 3308) | 100 | (180) | 2 | (5.4) |
Тип C (W5) | 0 ... 2300 | (32 ... 4172) | 100 | (180) | 2 | (3.6) |
Тип D (W3) | 0 ... 2300 | (32 ... 4172) | 100 | (180) | 2 | (3.6) |
Тип E | -200 ... +1000 | (-328 ... +1832) | 50 | (90) | 1 | (1.8) |
Тип J | -210 ... +1200 | (-346 ... +2192) | 50 | (90) | 1 | (1.8) |
Тип K | -230 ... +1370 | (-382 ... +2498) | 50 | (90) | 1 | (1.8) |
Тип L | -200 ... +900 | (-328 ... +1652) | 50 | (90) | 1 | (1.8) |
Тип N | -200 ... +1300 | (-328 ... +2372) | 50 | (90) | 1 | (1.8) |
Тип R | -50 ... +1760 | (-58 ... +3200) | 100 | (180) | 2 | (3.6) |
Тип S | -50 ... +1760 | (-58 ... +3200) | 100 | (180) | 2 | (3.6) |
Тип T | -200 ... +400 | (-328 ... +752) | 40 | (72) | 1 | (1.8) |
Тип U | -200 ... +600 | (-328 ... +1112) | 50 | (90) | 2 | (3.6) |
Милливольтовый сенсор
Вход | Диапазон | Мин. интервал измерения | Цифровая погрешность |
---|---|---|---|
| мВ | мВ | мкВ |
милливольтовый сенсор | -10 ... +70 | 2 | 40 |
милливольтовый сенсор | -100 ... +1100 | 20 | 400 |
Цифровая погрешность - это погрешность после аналого-цифрового преобразования, включая линеаризацию и вычисление измеренной величины.
Суммарная ошибка произведена в выходном токовом сигнале 4 ... 20 мA как результат аналого-цифрового преобразования 0.1% от промежутка (цифро-аналоговая ошибка).
Полная ошибка при нормальных условиях в аналоговом выходе - это сумма от цифровой и цифро-аналоговой ошибок (а также ошибка холодного спая в случае измерения термопарой).
Выходной сигнал с термопреобразователя (2-х, 3-х, 4-х проводные схемы) или термопары преобразуется в цифровой сигнал с помощью аналого-цифрового преобразователя. Потом вычисляется на микроконтроллере (μC1), затем корректируется с характеристикой сенсора и передается на микроконтроллер (μC2), электрически изолированном. Аналоговый выход вычисляется, статус функции предварительно определен, данные с коммуникациями обработаны. По цифровому/аналоговому преобразователю, измеренное значение преобразуется в выходной токовый сигнал 4 ... 20 мA.
SITRANS TH200 и SITRANS TH300 параметрируются и эксплуатируются с помощью ПК. Сигналы требуют для коммуникации согласно HART протокол прил. 5.9 накладывается токовый сигнал в соответствии с FSK методом. Данные, определенные для передатчика и данных для параметризации, хранятся в двух энергонезависимых памятях (EEPROM).
Функциональная схема SITRANS TH200 и SITRANS TH300
SITRANS TH200/TH300, размеры и назначение выводов, размеры в мм (дюймах)
SITRANS TH200/TH300, монтаж преобразователя на DIN-рейку
Адаптер для DIN-рейки, размеры в мм (дюймах)
SITRANS TH200/TH300, схема подключения сенсоров
