Пакет BANY для анализа сетей Ethernet и PROFIBUS производства Siemens

Пакет BANY для анализа сетей Ethernet и PROFIBUS

BANY - инструмент, основанный на технологии Microsoft Windows и предназначен для диагностики, документирования, записи и анализа событий в сетях Ethernet и PROFIBUS. Данный программынй пакет разбит на 2 независимых пакета, которые позволяют производить всю необходимую диагностику сетей и производить индивидуальные настройки.

BANYnet Ethernet

BANYnet Ethernet
  • Структурный менеджер BANYnet Ethernet позволяет сконфигурировать общую сетевую структуру с распределением IP and MAC адресов, автоматическая генерация сетевой структуры в  графический образ, возможность импортировать и экспортировать  функции.
  • Диагностический менеджер считывает конфигурационные данные, фреймовые сообщения и возникающие ошибки посредством сетевых компонент, поддерживающих протокол SNMP и обеспечивает поиск любых неисправностей сети Ethernet. Такие данные как загруженность шины или неисправность сети отображаются в списке в режиме "оnline".
  • Мастер анализа шины записывает сообщения трафика сети Ethernet, когда один или более узлов на сети вызывают прерывание (синхронизация, ошибка узла), включая сетевые узлы SIMATIC S7/PCS 7. Также есть возможность отфильтровать поступившие сообщения (сортировка по различным критериям).

BANY PROFIBUS

BANY PROFIBUS
  • Диагностика шины позволяет получить информацию об ошибке в сети PROFIBUS.  Такие данные как загруженность шины или неисправность сети отображаются в списке в режиме "оnline".
  • Мастер анализа шины записывает сообщения трафика сети PROFIBUS, когда один или более  узлов на сети вызывают прерывание (синхронизация, ошибка узла), включая сетевые узлы SIMATIC S7/PCS 7. Также есть возможность отфильтровать поступившие сообщения (сортировка по различным критериям).

.

BANYnet Ethernet

BANYnet Ethernet
  • Структурный менеджер от BANYnet Ethernet предлагает Вам ценную помощь в конфигурировании вашего завода с управлением IP и MAC адресами, автоматической генерации заводской топологии, а также функции экспорта/импорта.
  • Диагностический менеджер считывает конфигурационные данные, расширенные фреймы сообщений и статистику ошибок из SNMP совместимых сетевых компонентов, предоставляя Вам информацию для поиска ошибок в сети. Такие данные как загрузка шины или перечень ресурсов отображаются в онлайн.
  • Мастер анализа шины записывает трафик сообщений посредством одной или нескольких Ethernet шин и  интерпретирует сообщения на всех уровнях, включая SIMATIC S7/PCS 7. Расширенные триггеры, фильтры и функции сортировки, позволяют быстро локализовать ошибки.

BANY PROFIBUS

BANY PROFIBUS
  • Диагностика шины предоставляет Вам требуемую информацию для поиска ошибок в сети PROFIBUS. Такие данные как загрузка шины или перечень ресурсов отображаются в онлайн.
  • Мастер анализа шины записывает трафик сообщений посредством одной или нескольких PROFIBUS шин и  интерпретирует сообщения на всех уровнях, включая SIMATIC S7/PCS 7. Расширенные триггеры, фильтры и функции сортировки, позволяют быстро локализовать ошибки.
BANYnet Ethernet

Структурный менеджер используется для  конфигурации сетевой структуры. Все информация сохраняется в структурных данных. Мастер импорта/экспорта функций позволяет обмениваться данными с другими программами. Из структурных данных автоматически генерится файл справки. Это означает, что после создания конфигурации сети создается справка, в которой содержится подробное описание о созданной структуре. Таблицы содержат детальную информацию о свойствах шинных узлов. Таким образом, каждому узлу можно назначить свое подробное описание.

Диагностический менеджер  опрашивает систему посредством SNMP-совместимых сетевых узлов (такие как, коммутаторы, ПК) и пользователь получает всю информацию о сконфигурированных узлах. Загруженность шины и индивидуальное состояние портов может отображаться как в графическом виде, так и текстовом. Также генерится список всех ошибок, которые произошли в сети Ethernet.

Набор статических функций позволяют получать индивидуальную информацию об имеющихся в сети коммутаторах (посылаемая длина пакета, тип ошибки и т.д.).

Также возможна настройка параметров модулей OSM/ESM, такие как IP адреса, конфигурация портов или обновление операционной системы.

Мастер анализа шины

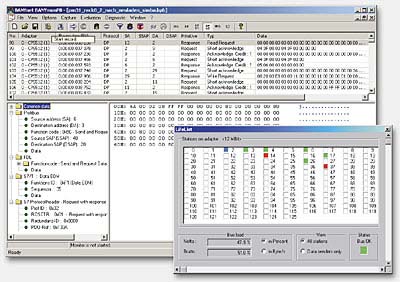

Диагностический менеджер  предоставляет специальную информацию о шине и назначенных шинных узлах. Используя редактор событий, можно просматривать время,   количество активных соединений узлов на шине и информация о том, какие узлы являются мастерами, а какие-слейвы. Также есть возможность считывать специальные параметры шины (скорость, время отклика, доступные резервы). Записанные фреймы распределяются в зависимости от их типа (такие как, DP, FDL, DPV1 или DPV2) и отображаются в статистическом списке.

Мастер анализа шины позволяет записывать, архивировать, перемещаться по событиям, которые произошли на шине. Поддерживается скорость шины от 9.6 kBaud до 12 MBaud, при чем определение скорости происходи автоматически. Данные записываются в линейный или циклический буфер любого размера, который может быть заархивирован. Автоматически выделятся первая и последняя запись в буфере. Также поддерживаются функции сортировки, поиска событий, что позволяет ускорить процесс поиска неисправностей. Если нажать копкой "мыши" по событию, то детально отображается информация по последнему. Поддерживаются следующие протоколы: DP, FDL, DPV1, DPV2, FMS and S7.

Также пакет BANY может использоваться для резервированных сетей. Для этих целей BANY PROFIBUS подключается к резервированной линии. Все входящие сообщения синхронизируются, что обеспечивает быстрый и точный поиск ошибки.

Указание:
Для PC/PG с  установленным программным пакетом BANY PROFIBUS требуется коммуникационная карта C 5512 (PC-карта).

Siemens AG
I&S IT PS

Tel.: +49 721 595-6380
Fax: +49 721 595-8438

E-mail: bany.solutions@siemens.com

Additional information is available in the Internet under:

http://www.khe.siemens.de/it/

Код Заказной номер Описание Вес (кг) Заказать
66310 6GK1551-2AA00 simatic net, pb, cp 5512 pc-карта (cardbus, 32 бита) для подключения pg (программатора) или ноутбука к сети profibus или mpi 0.251 Заказать
77666 9AE4100-1DA00 banynet sw-protection parallel/serial program for analysis and diagnosis of simatic-networks. designing and troubleshooting of networks (ethernet) 0.2 Заказать
124130 9AE4100-1DB00 banynet sw-protection parallel/serial program for analysis and diagnosis of simatic-networks. designing and troubleshooting of networks (ethernet) incl. s7-spec. functions 0.2 Заказать
77669 9AE4100-1DE00 bany profibus sw-protection usb program for analysis and diagnosis of profibus-networks 0.2 Заказать
124131 9AE4100-1DF00 banynet profibus sw-protection usb program for analysis and diagnosis of simatic-, profibus and ethernet-networks 0.2 Заказать
;
