Пример конфигурации Partial Stroke Test
Для того чтобы гарантировать, что аварийные клапана (ESD клапана) функций системы безопасности (SIF) работают корректно при возникновении аврийных ситуаций, их работа должна регулярно проверяться.
Это возможно при полной остановке установки с использованием Full Stroke Test. Однако, поскольку клапана полностью закрываются во время этой тестовой процедуры, она не может использоваться во время проведения процесса.
Partial Stroke Test (PST) является прекрасной альтернативой в этом случае. Во время этого теста, работа клапана проверяется его частичным открытием и закрытием без прерывания процесса. Более 50% ошибок может быть обнаружено таким образом. Перемещение клапана обычно составляет 10 - 15%. Продолжительность зависит от условий процесса и уровня требуемой диагностики . Тест обеспечивается модулями безопасных цифровых выходов (F-DO) в качестве альтернативного метода приведения клапана в его безопасное состояние при необходимости. Таким образом 2 отдельных сигнала приведения системы в безопасное состояние присутствуют для позиционирования клапана (1oo2 резервирование).
Partial Stroke Tests может применяться для расширения интервала между Full Stroke Tests без изменения уровня SIL. При регулярном выполнении этих тестов (PST), (например, 4 раза в год), интервал между Full Stroke Tests может быть расширен от одного до двух лет.
Partial Stroke Tests увеличивает интервал проведения Full Stroke Tests от одного до двух лет
PST библиотека с подготовленными функциональными блоками и панелями обесчечивает автоматическую реализацию Partial Stroke Tests в заданные интервалы.
Замечание:
Функциональные блоки и панели PST библиотеки могут использоваться с SIMATIC PCS 7 V6.1 и V7.0.
PST библиотека состоит из следующих основных компонентов:
PST шаблоны представляют из себя сконфигурированные функциональные блоки для настройки, применения и отслеживания PST c дополнительным контролем соленоида. Эти блоки регулируют использование процедур PST в заданные интервалы времени и обеспечивают оператора информацией и сообщениями о состоянии клапанов. Используя PFD вычисления (Probability Failure on Demand), блоки предсказывают необходимость проведения очередного полного теста (FST).

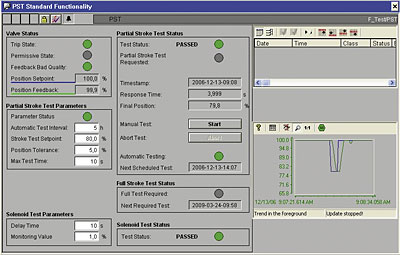

Лицевая панель оператора для SIMATIC PCS 7
Операторский интерфейс PST состоит из блоков иконок и лицевых панелей для управления и визуализации PST на станции оператора SIMATIC PCS 7. Он обеспечивает наглядную информацию о состоянии клапана и параметров PST, отображает результаты последнего теста и подготавливает данные для проведения дальнейших проверок.
Отчет PST - это предварительно сконфигурированный шаблон отчета в SIMATIC PCS 7. Он позволяет проведение автоматического документирования результатов PST и вывод отчета на принтер.
Siemens AG
Industry Sector
Fürth
Phone: +49 911 750 9143
Fax: +49 911 750 9602
E-mail: add-on-support.aud@siemens.com
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 61585 | 6BQ2001-0CA11-0AA0 | simatic pcs7 partial stroke test опция для тестирования клапанов частичным ходом штока для s7-400fh и pcs7 os | 0.25 | Заказать |
| 110034 | 6BQ2001-0CA12-0AA0 | partial stroke test (pst) с и simatic pcs 7 (s7 f lib v1.на базе simatic pcs 7 v6.1 sp1 и библиотеки s7 f lib v1.3 as- и os-объекты, инженерное и исполняемое по с лицензией на 1 as, англ. язык, форма поставки: по на cd с одиночной лицензией | 0.25 | Заказать |
| 110035 | 6BQ2001-0CB11-0AA0 | simatic pcs7 partial stroke test runtime лицензия для 1 станции автоматизации as400fh | 0.02 | Заказать |
