Стандартный доступ к данным OS станций 1-местных систем/ OS серверов со стороны информационных систем более высокого уровня, офисных приложений и приложений пользователя может выполняться с использованием широкого спектра интерфейсов, поддерживаемых системой оперативного управления SIMATIC PCS7.
Система оперативного управления PCS7 является OPC-совместимой. OS станции PCS7 способны поддерживать функции OPC серверов обеспечивать доступ к своим данным со стороны других приложений. Программное обеспечение OS станций 1-местных систем и OS серверов включает в свой состав OPC Data Access Server, через который выполняется интерактивный доступ к значениям технологических параметров станции в соответствии с требованиями стандарта OPC Data Access 1.1 и 2.0. Дополнительные открытые интерфейсы, поддерживаемые опциональным пакетом WinCC/ Connectivity Pack, могут использоваться для обеспечения доступа к архивным и идентификационным данным OS станции.
В PCS7 могут использоваться следующие компоненты WinCC/Connectivity Pack

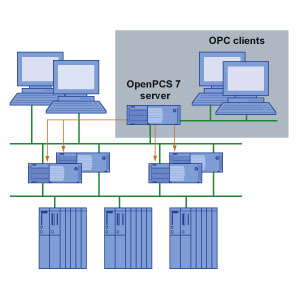

WinCC/ Connectivity Pack устанавливается на каждой OS станции (OS станции 1-местной системы или OS сервере), выполняющей архивирование данных и предоставляющей эти данные через перечисленные выше интерфейсы другим приложениям. OS станции мульти клиентов PCS7, оснащенные пакетом WinCC/ Connectivity Pack, способны выступать в роли центрального OPC сервера. Такая станция выполняет сбор данных с OS серверов и предоставляет их в распоряжение OPC клиентов.
На каждом компьютере (например, офисном), получающим доступ к данным OS станции PCS7 через интерфейсы OPC HDA, OPC A&E или OLE-DB и не имеющем программного обеспечения WinCC, должна устанавливаться лицензия WinCC/ Client Access License (CAL).
Как HDA сервер PCS7 снабжает другие приложения данными, хранящимися в исторических архивах. Обращаясь к OPC HDA, клиент указывает границы временного интервала и получает необходимые данные за указанный период. Более того, непосредственно на сервере OPC HDA позволяет использовать целый ряд функций для формирования ответа на запрос. С помощью этих функций могут вычисляться стандартные и средние отклонения, определяться разница, выполняться интегральные оценки и т.д. Использование этих функций позволяет существенно снизить нагрузку на сеть, поскольку передаче подлежат только данные, отвечающие определенным условиям.
С помощью OPC A&E сервера PCS7 способна передавать событийные и аварийные сообщения со всеми сопутствующими значениями переменных в компьютеры любого уровня управления предприятием. Для снижения нагрузки на сеть для выбора данных могут использоваться соответствующие механизмы фильтрации. Обеспечивается возможность применения механизма подтверждения получения запрашиваемых данных.
WinCC OLE-DB поддерживает стандартный доступ к архивным данным PCS7 (Microsoft SQL Server 2000). По аналогии с OPC HDA и OPC A&E OLE-DB позволяет получать доступ ко всем архивным данным PCS7, включая соответствующие значения переменных, сообщения и тексты пользователя.
Детальную информацию Вы можете получить в каталоге ST 80, раздел "WinCC/Connectivity Pack" в главе "SIMATIC WinCC options".
| Код | Заказной номер | Описание | Заказать |
|---|---|---|---|
| 62970 | 6ES7658-0GX17-2YB0 | simatic pcs 7, пакет по openpcs 7 v7.1 (os-client), одиночная лицензия на 1 установку, исполняемое по, без по и док., лицензия на usb-накопителе, class a 3 языка (g, e, f), работа под ос xpprof целевое апп. обесп.: pcs 7 547b: client | Заказать |
| 110951 | 6ES7658-0HX17-2YB0 | simatic pcs 7, пакет по openpcs 7 v7.1, одиночная лицензия на 1 установку, исполняемое по, без по и док., лицензия на usb-накопителе, class a 3 языка (g, e, f), работа под ос xpprof целевое апп. обесп.: pcs 7 547b: client | Заказать |
