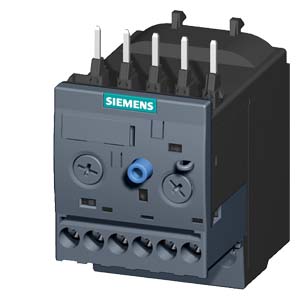

Электронное реле перегрузки 3RB3123-4VE0
Электронные реле перегрузки 3RB30 и 3RB31 до 40 A разработаны для обратно-зависимой защиты электродвигателей от несимметрии, выпадения фазы и перегрузки и, соответственно, чрезмерного роста температуры при нормальном пуске и пуске электродвигателя в тяжелых условиях ("Функции" см. http://www.siemens.de/lowvoltage/support) . Несимметрия, выпадение фазы или перегрузка приводят к превышению тока электродвигателя сверх номинального. Рост тока индицируется встроенными в реле трансформаторами тока, оценивается электрными компонентами реле, а лектроннаяцепь выдает импульс на блок-контакты. Блок-контакты отключают нагрузку посредством контактора. Время срабатывания реле зависит от разницы между превышающим током и номинальным рабочим током - Ie.("Время-токовые харатктеристики" - см. http://www.siemens.de/lowvoltage/support).
В дополнение к защите фидера от несимметрии, выпадения фазы и перегрузки, электронные реле 3RB31 имеют возможность внутреннего определения замыкания на землю (функция неприменима в сборках звезда-траугольник). Это позволяет защитить фидер от замыкания на землю, которое может произойти при повышенной влажности, выпадении конденсата или нарушении целостности изоляции.

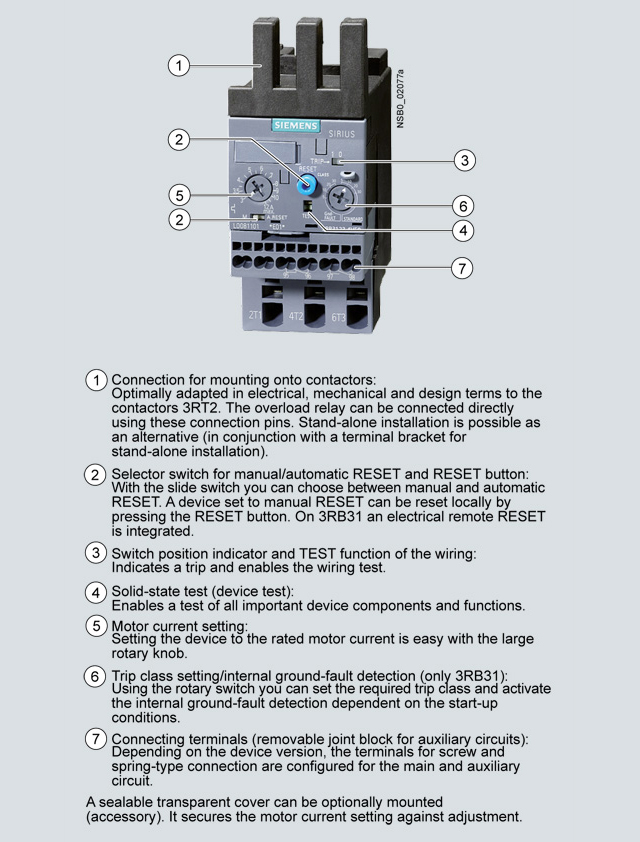

Статус "сработал" сигнализируется индиктором коммутационного состояния. Сброс можно сделать вручную (режим Мl) или по истечении времени в автоматическом режиме (режим A)
("Функции" см. http://www.siemens.de/lowvoltage/support).
Аппараты производятся с применением повторно перерабатываемых материалов, не причиняющих ущерба окружающей среде.
Электронные реле перегрузки 3RB30 и 3RB31 применимы для защиты от перегрузки электродвигателей во взрывозащищенном исполнении с типом защиты EEx е "повышенная безопасность".
Реле соответствуют требованиям EN 60079-7 (Электрические аппараты, применяемые во взрывоопасных зонах – повышенная безопасность "e").
Получен сертификат типовых испытаний EC для группы II, категории (2) G/D (No PTB 06 ATEX 3001).
Электронные реле перегрузки 3RB30/3RB31 пригодны для широкого круга применений в промышленности для обеспечения надежной обратно-зависимой защиты от перегрузки фидеров (например, электродвигателей) при нормальных и тяжелых условиях пуска (КЛАСС от 5 до 30).
Основные функции электронных реле перегрузки The 3RB30/3RB31 - защита стандартных асинхронных электродвигателей в сетях 50/60 Гц.
Реле 3RB30/3RB31непригодны для защиты однофазных нагрузок в AC или DC цепях!
Для защиты 1-фазных нагрузок в АС цепях можно применять тепловые реле 3RU21 или электронные реле перегрузки 3RB22/3RB23.
Для защиты DC нагрузок рекомендуется применение теплового реле перегрузки 3RU21.
Аппараты невосприимчивы к внешним воздействиям, таким, тряска, коррозийная среда, старение и колебангия температуры.
Реле 3RB30/3RB31обладают температурной компенсацией в диапазоне температур окр. среды от –25 C до +60 °C (в соотвтетствии с IEC 60947-4-1).
Основные характеристики реле перегрузки 3RB30 and 3RB31 - см. "Реле перегрузки" → "Обзор" в формате PDF.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 38582 | 3RB3016-1NB0 | реле перегрузки 0.32...1.25 a для защиты электродвигателя, типоразмер s00, класс 10, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.185 | Заказать |
| 38583 | 3RB3016-1NE0 | реле перегрузки 0.32...1.25 a для защиты электродвигателя, типоразмер s00, класс 10, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.185 | Заказать |
| 90038 | 3RB3016-1PB0 | реле перегрузки 1...4 a для защиты электродвигателя, типоразмер s00, класс 10, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.185 | Заказать |
| 38584 | 3RB3016-1PE0 | реле перегрузки 1...4 a для защиты электродвигателя, типоразмер s00, класс 10, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.185 | Заказать |
| 90039 | 3RB3016-1RB0 | реле перегрузки 0.1...0.4 a для защиты электродвигателя, типоразмер s00, класс 10, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.185 | Заказать |
| 90040 | 3RB3016-1RE0 | реле перегрузки 0.1...0.4 a для защиты электродвигателя, типоразмер s00, класс 10, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.185 | Заказать |
| 38585 | 3RB3016-1SB0 | реле перегрузки 3...12 a для защиты электродвигателя, типоразмер s00, класс 10, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.185 | Заказать |
| 38586 | 3RB3016-1SE0 | реле перегрузки 3...12 a для защиты электродвигателя, типоразмер s00, класс 10, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.185 | Заказать |
| 38587 | 3RB3016-1TB0 | реле перегрузки 4...16 a для защиты электродвигателя, типоразмер s00, класс 10, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.185 | Заказать |
| 38588 | 3RB3016-1TE0 | реле перегрузки 4...16 a для защиты электродвигателя, типоразмер s00, класс 10, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.185 | Заказать |
| 90041 | 3RB3016-2NB0 | реле перегрузки 0.32...1.25 a для защиты электродвигателя, типоразмер s00, класс 20, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.185 | Заказать |
| 90042 | 3RB3016-2NE0 | реле перегрузки 0.32...1.25 a для защиты электродвигателя, типоразмер s00, класс 20, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.185 | Заказать |
| 90043 | 3RB3016-2PB0 | реле перегрузки 1...4 a для защиты электродвигателя, типоразмер s00, класс 20, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.185 | Заказать |
| 38589 | 3RB3016-2PE0 | реле перегрузки 1...4 a для защиты электродвигателя, типоразмер s00, класс 20, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.185 | Заказать |
| 90044 | 3RB3016-2RB0 | реле перегрузки 0.1...0.4 a для защиты электродвигателя, типоразмер s00, класс 20, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.185 | Заказать |
| 38590 | 3RB3016-2RE0 | реле перегрузки 0.1...0.4 a для защиты электродвигателя, типоразмер s00, класс 20, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.185 | Заказать |
| 38591 | 3RB3016-2SB0 | реле перегрузки 3...12 a для защиты электродвигателя, типоразмер s00, класс 20, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.185 | Заказать |
| 38592 | 3RB3016-2SE0 | реле перегрузки 3...12 a для защиты электродвигателя, типоразмер s00, класс 20, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.185 | Заказать |
| 38593 | 3RB3016-2TB0 | реле перегрузки 4...16 a для защиты электродвигателя, типоразмер s00, класс 20, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.185 | Заказать |
| 90045 | 3RB3016-2TE0 | реле перегрузки 4...16 a для защиты электродвигателя, типоразмер s00, класс 20, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.185 | Заказать |
| 90046 | 3RB3026-1NB0 | реле перегрузки 0.32...1.25 a для защиты электродвигателя, типоразмер s0, класс 10, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.215 | Заказать |
| 38594 | 3RB3026-1NE0 | реле перегрузки 0.32...1.25 a для защиты электродвигателя, типоразмер s0, класс 10, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.215 | Заказать |
| 90047 | 3RB3026-1PB0 | реле перегрузки 1...4 a для защиты электродвигателя, типоразмер s0, класс 10, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.215 | Заказать |
| 90048 | 3RB3026-1PE0 | реле перегрузки 1...4 a для защиты электродвигателя, типоразмер s0, класс 10, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.215 | Заказать |
| 90049 | 3RB3026-1QB0 | реле перегрузки 6...25 a для защиты электродвигателя, типоразмер s0, класс 10, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.215 | Заказать |
| 90050 | 3RB3026-1QE0 | реле перегрузки 6...25 a для защиты электродвигателя, типоразмер s0, класс 10, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.215 | Заказать |
| 90051 | 3RB3026-1RB0 | реле перегрузки 0.1...0.4 a для защиты электродвигателя, типоразмер s0, класс 10, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.215 | Заказать |
| 90052 | 3RB3026-1RE0 | реле перегрузки 0.1...0.4 a для защиты электродвигателя, типоразмер s0, класс 10, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.215 | Заказать |
| 90053 | 3RB3026-1SB0 | реле перегрузки 3...12 a для защиты электродвигателя, типоразмер s0, класс 10, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.215 | Заказать |
| 90054 | 3RB3026-1SE0 | реле перегрузки 3...12 a для защиты электродвигателя, типоразмер s0, класс 10, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.215 | Заказать |
| 38595 | 3RB3026-1VB0 | реле перегрузки 10...40 a для защиты электродвигателя, типоразмер s0, класс 10, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.215 | Заказать |
| 90055 | 3RB3026-1VE0 | реле перегрузки 10...40 a для защиты электродвигателя, типоразмер s0, класс 10, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.215 | Заказать |
| 90056 | 3RB3026-2NB0 | реле перегрузки 0.32...1.25 a для защиты электродвигателя, типоразмер s0, класс 20, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.215 | Заказать |
| 38596 | 3RB3026-2NE0 | реле перегрузки 0.32...1.25 a для защиты электродвигателя, типоразмер s0, класс 20, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.215 | Заказать |
| 38597 | 3RB3026-2PB0 | реле перегрузки 1...4 a для защиты электродвигателя, типоразмер s0, класс 20, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.215 | Заказать |
| 90057 | 3RB3026-2PE0 | реле перегрузки 1...4 a для защиты электродвигателя, типоразмер s0, класс 20, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.215 | Заказать |
| 38598 | 3RB3026-2QB0 | реле перегрузки 6...25 a для защиты электродвигателя, типоразмер s0, класс 20, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.215 | Заказать |
| 38599 | 3RB3026-2QE0 | реле перегрузки 6...25 a для защиты электродвигателя, типоразмер s0, класс 20, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.215 | Заказать |
| 90058 | 3RB3026-2RB0 | реле перегрузки 0.1...0.4 a для защиты электродвигателя, типоразмер s0, класс 20, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.215 | Заказать |
| 90059 | 3RB3026-2RE0 | реле перегрузки 0.1...0.4 a для защиты электродвигателя, типоразмер s0, класс 20, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.215 | Заказать |
| 38600 | 3RB3026-2SB0 | реле перегрузки 3...12 a для защиты электродвигателя, типоразмер s0, класс 20, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.215 | Заказать |
| 90060 | 3RB3026-2SE0 | реле перегрузки 3...12 a для защиты электродвигателя, типоразмер s0, класс 20, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.215 | Заказать |
| 90061 | 3RB3026-2VB0 | реле перегрузки 10...40 a для защиты электродвигателя, типоразмер s0, класс 20, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс | 0.215 | Заказать |
| 38601 | 3RB3026-2VE0 | реле перегрузки 10...40 a для защиты электродвигателя, типоразмер s0, класс 20, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс | 0.215 | Заказать |
| 38602 | 3RB3113-4NB0 | реле перегрузки 0.32...1.25 a для защиты электродвигателя, типоразмер s00. класс 5...30, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс, определение замыкания на землю | 0.185 | Заказать |
| 38603 | 3RB3113-4NE0 | реле перегрузки 0.32...1.25 a для защиты электродвигателя, типоразмер s00, класс 5...30, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс, определение замыкания на землю | 0.185 | Заказать |
| 90062 | 3RB3113-4PB0 | реле перегрузки 1...4 a для защиты электродвигателя, типоразмер s00, класс 5...30, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс, определение замыкания на землю | 0.185 | Заказать |
| 38604 | 3RB3113-4PE0 | реле перегрузки 1...4 a для защиты электродвигателя, типоразмер s00, класс 5...30, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс, определение замыкания на землю | 0.185 | Заказать |
| 90063 | 3RB3113-4RB0 | реле перегрузки 0.1...0.4 a для защиты электродвигателя, типоразмер s00, класс 5...30, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс, определение замыкания на землю | 0.185 | Заказать |
| 38605 | 3RB3113-4RE0 | реле перегрузки 0.1...0.4 a для защиты электродвигателя, типоразмер s00, класс 5...30, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс, определение замыкания на землю | 0.185 | Заказать |
| 38606 | 3RB3113-4SB0 | реле перегрузки 3...12 a для защиты электродвигателя, типоразмер s00, класс 5...30, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс, определение замыкания на землю | 0.185 | Заказать |
| 90064 | 3RB3113-4SE0 | реле перегрузки 3...12 a для защиты электродвигателя, типоразмер s00, класс 5...30, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс, определение замыкания на землю | 0.185 | Заказать |
| 38607 | 3RB3113-4TB0 | реле перегрузки 4...16 a для защиты электродвигателя, типоразмер s00, класс 5...30, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс, определение замыкания на землю | 0.185 | Заказать |
| 38608 | 3RB3113-4TE0 | реле перегрузки 4...16 a для защиты электродвигателя, типоразмер s00, класс 5...30, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс, определение замыкания на землю | 0.185 | Заказать |
| 90065 | 3RB3123-4NB0 | реле перегрузки 0.32...1.25 a для защиты электродвигателя, типоразмер s0, класс 5...30, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс, определение замыкания на землю | 0.215 | Заказать |
| 38609 | 3RB3123-4NE0 | реле перегрузки 0.32...1.25 a для защиты электродвигателя, типоразмер s0, класс 5...30, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс, определение замыкания на землю | 0.215 | Заказать |
| 38610 | 3RB3123-4PB0 | реле перегрузки 1...4 a для защиты электродвигателя, типоразмер s0, класс 5...30, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс, определение замыкания на землю | 0.215 | Заказать |
| 90066 | 3RB3123-4PE0 | реле перегрузки 1...4 a для защиты электродвигателя, типоразмер s0, класс 5...30, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс, определение замыкания на землю | 0.215 | Заказать |
| 90067 | 3RB3123-4QB0 | реле перегрузки 6...25 a для защиты электродвигателя, типоразмер s0, класс 5...30, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс, определение замыкания на землю | 0.215 | Заказать |
| 90068 | 3RB3123-4QE0 | реле перегрузки 6...25 a для защиты электродвигателя, типоразмер s0, класс 5...30, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс, определение замыкания на землю | 0.215 | Заказать |
| 90069 | 3RB3123-4RB0 | реле перегрузки 0.1...0.4 a для защиты электродвигателя, типоразмер s0, класс 5...30, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс, определение замыкания на землю | 0.215 | Заказать |
| 90070 | 3RB3123-4RE0 | реле перегрузки 0.1...0.4 a для защиты электродвигателя, типоразмер s0, класс 5...30, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс, определение замыкания на землю | 0.215 | Заказать |
| 38611 | 3RB3123-4SB0 | реле перегрузки 3...12 a для защиты электродвигателя, типоразмер s0, класс 5...30, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс, определение замыкания на землю | 0.215 | Заказать |
| 38612 | 3RB3123-4SE0 | реле перегрузки 3...12 a для защиты электродвигателя, типоразмер s0, класс 5...30, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс, определение замыкания на землю | 0.215 | Заказать |
| 90071 | 3RB3123-4VB0 | реле перегрузки 10...40 a для защиты электродвигателя, типоразмер s0, класс 5...30, монтаж на контактор, силовая цепь: винтовые зажимы, вспом. цепь: винтовые зажимы, ручной-авто сброс, определение замыкания на землю | 0.215 | Заказать |
| 38613 | 3RB3123-4VE0 | реле перегрузки 10...40 a для защиты электродвигателя, типоразмер s0, класс 5...30, монтаж на контактор, силовая цепь: пружинные клеммы, цепь: пружинные клеммы, ручной-авто сброс, определение замыкания на землю | 0.215 | Заказать |
