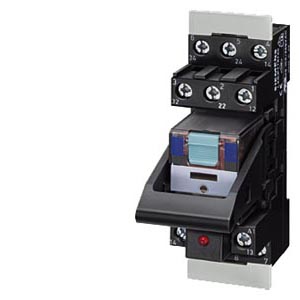

LZS, LZX Coupling Relays, Plug-In производства Siemens

LZS, LZX Coupling Relays, Plug-In

Plug-in relay coupling links can be ordered complete or as single modules.

Function

The semiconductor couplers have a low power consumption and are therefore particularly well suited for solid-state systems. In the versions equipped with LEDs, these indicate the switching state. In accordance with

The relay couplers LSZ:PT and LZS:MT have a test button. This can be used to force the plug-in relay coupler without electrical control into the tripped state and to lock it. This is indicated by a raised petrol-colored lever.

Control with solid-state output

In the case of solid-state outputs (e. g. proximity switch) with overload and short-circuit protection, you must make allowance during configuration for the temporarily flowing capacitor charging currents! This is possible, for example, by using a suitable LZS plug-in relay coupler.

Surge suppression

The 24 V DC relays LZX:RT and LZX: PT with LEDs can be supplied with, all others without integral surge suppression (freewheel diode connected in parallel with A1/A2). The positive control supply voltage must be connected to coil terminal A1.

Mounting

The relays are plugged into the base and this is snapped onto a TH 35 standard mounting rail according to IEC 60715.

A retaining bracket can be ordered for the MT series that additionally fixes the relay into a plug-in base (under conditions of increased mechanical stress). For the RT and PT series, a combined fixing and ejection bracket is available which can be used to disassemble the relay where access is difficult, for example, when relays are mounted side-by-side.

They can be mounted as required.

Logical disconnection

The terminals for the contacts and the terminals for the coil are arranged on separate levels, e. g. above for contacts and below for coil. Logical isolation is not necessarily safe isolation.

Protective separation

For safe isolation, transfer of the voltage of one circuit to another circuit is prevented to a suitable degree of safety (requirements and tests are described in IEC 60947-1 in Appendix N).

Notes on the previous LZX series

The complete units and accessory parts in the LZX series are no longer listed in this catalog. Complete units in the LZS series are fully compatible with the corresponding units in the LZX series. At the same time prices for the LZS series are lower than for the previous LZX series.

The LZX series plug-in relays are still available, and are used accordingly in both the LZS and the LZX series.

Note:

Due to differences in geometry the LED modules, plug-in bases, retaining brackets and labels can be combined and/or used in only the respective series, LZS or LZX.

The LZS series offers not only service-proven screw connections but also versions with plug-in terminals.

Код Заказной номер Описание Вес (кг) Заказать
98845 3TX7004-8BA00 соединительная перемычка для 3tx7004/005 голубая, 24 контакта 0.04 Заказать
127166 LZS:MT28800 фиксирующая скоба 0.003 Заказать
127167 LZS:MT78750 основание втычного реле, монтаж на din-рейку, 11-пол.round width 38 mm 0.05 Заказать
80798 LZS:PT17021 фиксирующая скоба для втычного реле series pt and pt screw terminals logical and pt spring-loaded terminal base logical disconnection logical disconnection 0.3 Заказать
127168 LZS:PT17024 фиксирующая скоба для втычного реле series pt and pt screw terminal base not logical 0.3 Заказать
127169 LZS:PT17040 inscription label 26 mm for rt relays 0.1 Заказать
80799 LZS:PT170P1 fanning strip for pt push-in terminal socket 0.002 Заказать
127170 LZS:PT170R6 fanning strip for pt screw terminal socket 0.002 Заказать
127171 LZS:PT2D5L24 компактное втычное реле24v dc, 2 co светодиодный модуль red socket w. logic isolation plug-in terminal (push-in) 0.098 Заказать
80800 LZS:PT2D5T30 компактное втычное реле230v ac, 2 co светодиодный модуль red socket w. logic isolation plug-in terminal (push-in) 0.098 Заказать
80801 LZS:PT3A5L24 комплектное втычное реле unit 24 v dc, 3 co contact светодиодный модуль red standard plug-in socket screw terminal 3.5 mm pinning 0.085 Заказать
127172 LZS:PT3A5R24 комплектное втычное реле unit ac 24v, 3 co contact светодиодный модуль red standard plug-in socket screw terminal 3.5 mm pinning 0.085 Заказать
127173 LZS:PT3A5S15 комплектное втычное реле unit ac 115v, 3 co contact светодиодный модуль red standard plug-in socket screw terminal 3.5 mm pinning 0.085 Заказать
80802 LZS:PT3A5T30 комплектное втычное реле unit ac 230v, 3 co contact светодиодный модуль red standard plug-in socket screw terminal 3.5 mm pinning 0.085 Заказать
127174 LZS:PT5A5L24 комплектное втычное реле unit dc 24v, 4 co contact светодиодный модуль red standard plug-in socket screw terminal 3.5 mm pinning 0.09 Заказать
80803 LZS:PT5A5R24 комплектное втычное реле unit ac 24v, 4 co contact светодиодный модуль red standard plug-in socket screw terminal 3.5 mm pinning 0.09 Заказать
80804 LZS:PT5A5S15 комплектное втычное реле unit ac 115v, 4 co contact светодиодный модуль red standard plug-in socket screw terminal 3.5 mm pinning 0.09 Заказать
80805 LZS:PT5A5T30 комплектное втычное реле unit ac 230v, 4 co contact светодиодный модуль red standard plug-in socket screw terminal 3.5 mm pinning 0.09 Заказать
80806 LZS:PT5B5L24 комплектное втычное реле unit dc 24v, 4 co contact светодиодный модуль red socket w. logic isolation screw terminal 3.5 mm pinning 0.095 Заказать
80807 LZS:PT5B5R24 комплектное втычное реле unit ac 24v, 4 co contact светодиодный модуль red socket w. logic isolation screw terminal 3.5 mm pinning 0.095 Заказать
127175 LZS:PT5B5S15 комплектное втычное реле unit ac 115v, 4 co contact светодиодный модуль red socket w. logic isolation screw terminal 3.5 mm pinning 0.095 Заказать
80808 LZS:PT5B5T30 комплектное втычное реле unit ac 230v, 4 co contact светодиодный модуль red socket w. logic isolation screw terminal 3.5 mm pinning 0.095 Заказать
80810 LZS:PT5D5L24 компактное втычное реле24v dc, 4 co светодиодный модуль red socket w. logic isolation plug-in terminal (push-in) 0.098 Заказать
127176 LZS:PT5D5R24 компактное втычное реле24v ac, 4 co светодиодный модуль red socket w. logic isolation plug-in terminal (push-in) 0.098 Заказать
127177 LZS:PT5D5S15 компактное втычное реле115v ac, 4 co светодиодный модуль red socket w. logic isolation plug-in terminal (push-in) 0.098 Заказать
127178 LZS:PT5D5T30 компактное втычное реле230v ac, 4 co светодиодный модуль red socket w. logic isolation plug-in terminal (push-in) 0.098 Заказать
80811 LZS:PT78720 основание втычного реле, монтаж на din-рейку for 2 changeover contacts 0.045 Заказать
127179 LZS:PT78722 основание для втычного реле типа рт2 changeover contacts, with logical disconnection 0.048 Заказать
127180 LZS:PT7872P основание для втычного реле типа рт2 changeover contacts, plug-in terminal (push in w. logical disconnection 0.045 Заказать
80812 LZS:PT78730 base for relay, with 3 changeover contacts 0.048 Заказать
127181 LZS:PT78740 base for relay with 4 changeover contacts 0.05 Заказать
127182 LZS:PT78742 основание для втычного реле типа рт4 changeover contacts, with logical disconnection 0.05 Заказать
127183 LZS:PT7874P основание для втычного реле типа рт2 changeover contacts, plug-in terminal (push in w. logical disconnection 0.05 Заказать
80813 LZS:PTMG0024 светодиодный модуль, green, dc 24v 0.004 Заказать
127184 LZS:PTMG0524 светодиодный модуль green without free-wheeling diode ac/dc 24...60v 0.004 Заказать
127185 LZS:PTMG0730 светодиодный модуль, green, ac 230v 0.004 Заказать
80814 LZS:PTML0024 светодиодный модуль,red для втычного реле, series pt and rt, for 24v dc, w. free-wheeling diode 0.004 Заказать
80815 LZS:PTML0524 светодиодный модуль,red для втычного реле, series pt and rt, for 24v ac/dc w.out free-wheeling diode 0.004 Заказать
80816 LZS:PTML0730 светодиодный модуль,red для втычного реле, series pt and rt, for 230v ac, w.out free-wheeling diode 0.004 Заказать
127186 LZS:PTMT00A0 free-wheeling diode with connection to a1 dc 6 to 230v 0.004 Заказать
80817 LZS:PTMU0524 rc element, ac 24 to 48v 0.004 Заказать
127187 LZS:PTMU0730 rc element, ac 110 to 230v 0.004 Заказать
127188 LZS:RT17016 фиксирующая скоба для втычного реле of rt series screw terminal base no logic and plug-in terminal base with logic 0.3 Заказать
127189 LZS:RT17040 inscription plate 15 mm for rt and ry relay 0.1 Заказать
127190 LZS:RT170P1 fanning strip 2-пол.for rt push-in terminal socket 0.2 Заказать
127191 LZS:RT170R8 fanning strip for rt screw terminal socket 0.002 Заказать
127193 LZS:RT3A4R24 компактное втычное релеac 24v, 1 co contact светодиодный модуль red standard plug-in socket 5 mm pinning 0.052 Заказать
127194 LZS:RT3A4S15 компактное втычное релеac 115v, 1 co contact светодиодный модуль red standard plug-in socket 5 mm pinning 0.052 Заказать
127195 LZS:RT3B4L24 компактное втычное релеdc 24v, 1 co contact светодиодный модуль red socket w. logic isolation 5 mm pinning 0.055 Заказать
80819 LZS:RT3B4R24 компактное втычное релеac 24v, 1 co contact светодиодный модуль red socket w. logic isolation 5 mm pinning 0.055 Заказать
127196 LZS:RT3B4S15 компактное втычное релеac 115v, 1 co contact светодиодный модуль red socket w. logic isolation 5 mm pinning 0.055 Заказать
127197 LZS:RT3B4T30 компактное втычное релеac 230v, 1 co contact светодиодный модуль red socket w. logic isolation 5 mm pinning 0.055 Заказать
80820 LZS:RT3B6L24 втычное реле all-in-one unit dc 24v, 1 changeover contact red светодиодный модуль base with logic isolation 5 mm pins 0.055 Заказать
80821 LZS:RT3B6L24-A комплектное втычное реле unit dc 24v, 1 changeover cont. led-module green plug-in base w. safe isolation 5 mm pinning 0.064 Заказать
80822 LZS:RT3D4L24 компактное втычное реле24v dc, 1 co светодиодный модуль red socket w. logic isolation plug-in terminal (push-in) 0.065 Заказать
80823 LZS:RT3D4R24 компактное втычное реле24v ac, 1 co светодиодный модуль red socket w. logic isolation plug-in terminal (push-in) 0.065 Заказать
80824 LZS:RT3D4S15 компактное втычное реле115v ac, 1 co светодиодный модуль red socket w. logic isolation plug-in terminal (push-in) 0.065 Заказать
80825 LZS:RT3D4T30 компактное втычное реле230v ac, 1 co светодиодный модуль red socket w. logic isolation plug-in terminal (push-in) 0.065 Заказать
127198 LZS:RT4A4R24 компактное втычное релеac 24v, 2 co contact светодиодный модуль red standard plug-in socket screw terminal 0.052 Заказать
127199 LZS:RT4A4S15 компактное втычное релеac 115v, 2 co contact светодиодный модуль red standard plug-in socket screw terminal 0.052 Заказать
80827 LZS:RT4B4R24 компактное втычное релеac 24v, 2 co contact светодиодный модуль red socket w. logic isolation screw terminal 0.055 Заказать
80828 LZS:RT4B4S15 компактное втычное релеac 115v, 2 co contact светодиодный модуль red socket w. logic isolation screw terminal 0.055 Заказать
127202 LZS:RT4B6L24-A комплектное втычное реле unit dc 24v, 2 changeover cont. led-module green plug-in base w. safe isolation 0.064 Заказать
80830 LZS:RT4D4L24 компактное втычное реле24v dc, 2 co светодиодный модуль red socket w. logic isolation plug-in terminal (push-in) 0.065 Заказать
127203 LZS:RT4D4R24 компактное втычное реле24v ac, 2 co светодиодный модуль red socket w. logic isolation plug-in terminal (push-in) 0.065 Заказать
127204 LZS:RT4D4S15 компактное втычное реле115v ac, 2 co светодиодный модуль red socket w. logic isolation plug-in terminal (push-in) 0.065 Заказать
127205 LZS:RT4D4T30 компактное втычное реле230v ac, 2 co светодиодный модуль red socket w. logic isolation plug-in terminal (push-in) 0.065 Заказать
80831 LZS:RT78725 втычное реле, base 15mm 0.035 Заказать
127206 LZS:RT78726 основание втычного реле, монтаж на din-рейку, w. safe isolation 0.037 Заказать
80832 LZS:RT7872P основание втычного реле, монтаж на din-рейку, w. safe isolation plug-in terminal (push-in) 0.035 Заказать
80833 LZX:MT321024 plug-in relay 3co relay or led 38mm, 24v dc 0.088 Заказать
127207 LZX:MT323024 plug-in relay 3co relay with led 28mm, 24v dc 0.088 Заказать
80834 LZX:MT326024 plug-in relay, 3 co contacts, without led, 24v ac, 10a, width 38mm, mt range 0.089 Заказать
127208 LZX:MT326115 plug-in relay, 3 co contacts, without led, 115v ac, 10a, width 38mm, mt range 0.087 Заказать
80835 LZX:MT326230 plug-in relay 3co relay or led 38mm, 230v ac 0.089 Заказать
80836 LZX:MT328024 plug-in relay, 3 co contacts, with led, 24v ac, 10a, width 38mm, mt range 0.089 Заказать
127209 LZX:MT328115 plug-in relay, 3 co contacts, with led, 115v ac, 10a, width 38mm, mt range 0.088 Заказать
127210 LZX:MT328230 plug-in relay 3co relay with led 38mm, 230v ac 0.089 Заказать
80837 LZX:PT270024 plug-in relay 2 changeover cont. dc 24v 0.03 Заказать
80838 LZX:PT270524 plug-in relay 2 changeover cont. ac 24v 0.03 Заказать
127211 LZX:PT270615 plug-in relay 2 changeover cont. ac 115v 0.028 Заказать
80839 LZX:PT270730 plug-in relay 2 changeover cont. ac 230v 0.029 Заказать
127212 LZX:PT370024 plug-in relay, 3 co contacts, 24v dc, 10a, width 22.5mm 0.031 Заказать
80840 LZX:PT370524 plug-in relay, 3 co contacts, 24v ac, 10a, width 22.5mm 0.031 Заказать
127214 LZX:PT370615 plug-in relay, 3 co contacts, 115v ac, 10a, width 22.5mm 0.03 Заказать
80841 LZX:PT370730 plug-in relay, 3 co contacts, 230v ac, 10a, width 22.5mm 0.03 Заказать
127215 LZX:PT520024 plug-in relay 4 changeover cont.,w/o test br. 24v dc 0.031 Заказать
80842 LZX:PT520730 plug-in relay 4 changeover cont.,w/o test br. 230v ac 0.031 Заказать
80843 LZX:PT570024 plug-in relay, 4 co contacts, 24v dc, 6a, width 22.5mm 0.031 Заказать
80845 LZX:PT570524 plug-in relay, 4 co contacts, 24v ac, 6a, width 22.5mm 0.031 Заказать
127216 LZX:PT570615 plug-in relay, 4 co contacts, 115v ac, 6a, width 22.5mm 0.03 Заказать
80846 LZX:PT570730 plug-in relay, 4 co contacts, 230v ac, 6a, width 22.5mm 0.03 Заказать
127217 LZX:PT580024 plug-in relay 4 changeover c.,hard gold plat. 24v dc 0.031 Заказать
127218 LZX:PT580730 plug-in relay 4 changeover c.,hard gold plat. 230v ac 0.031 Заказать
;
