DINEN 60947-4-1 (VDE 0660 Часть 102)
Контакторы также соответствуют требованиям NFC 63–110 и NFC 20–040.
Контакторы пригодны для использования в любых климатических условиях. Они имеют защиту от прикосновения обслуживающего персонала согласно DIN VDE 0106 Часть 100. Клеммные крышки, в зависимости от конфигурации с другими устройствами, могут быть установлены на шинные присоединения.

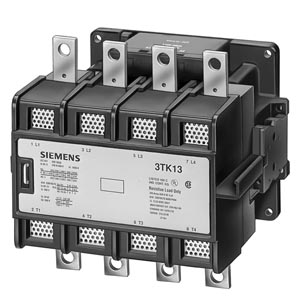

Контакторы от 3TK10 до 3TK13 имеют съемные катушки.
Цепи управления
Катушки контакторов 3TK1 могут быть укомплектованы RC элементами, как дополнительными принадлежностями.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 47808 | 3TK1042-0AB0 | ac-1 контактор, 4-х полюсный, 200 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 24v 50гц/ac 29v 60гц | 4.4 | Заказать |
| 98163 | 3TK1042-0AF0 | ac-1 контактор, 4-х полюсный, 200 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 110v 50гц/ac 132v 60гц | 4.4 | Заказать |
| 47809 | 3TK1042-0AP0 | ac-1 контактор, 4-х полюсный, 200 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 230/220v 50гц; 276/264v 60гц | 4.4 | Заказать |
| 47810 | 3TK1042-0AU0 | ac-1 контактор, 4-х полюсный, 200 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 240v 50гц/ac 288v 60гц | 4.4 | Заказать |
| 98166 | 3TK1142-0AB0 | ac-1 контактор, 4-х полюсный, 250 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 24v 50гц/ac 29v 60гц | 4.7 | Заказать |
| 98167 | 3TK1142-0AF0 | ac-1 контактор, 4-х полюсный, 250 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 110v 50гц/ac 132v 60гц | 4.7 | Заказать |
| 98168 | 3TK1142-0AP0 | ac-1 контактор, 4-х полюсный, 250 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 230 v 50 гц; 277 v 60 гц | 4.7 | Заказать |
| 47811 | 3TK1142-0AU0 | ac-1 контактор, 4-х полюсный, 250 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 240v 50гц/ac 288v 60гц | 4.7 | Заказать |
| 98169 | 3TK1242-0AB0 | ac-1 контактор, 4-х полюсный, 300 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 24v 50гц/ac 29v 60гц | 7.2 | Заказать |
| 47812 | 3TK1242-0AF0 | ac-1 контактор, 4-х полюсный, 300 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 110v 50гц/ac 132v 60гц | 7.2 | Заказать |
| 98170 | 3TK1242-0AP0 | ac-1 контактор, 4-х полюсный, 300 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 230 v 50 гц; 277 v 60 гц | 7.2 | Заказать |
| 98171 | 3TK1242-0AU0 | ac-1 контактор, 4-х полюсный, 300 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 240v 50гц/ac 288v 60гц | 7.2 | Заказать |
| 47813 | 3TK1342-0AB0 | ac-1 контактор, 4-х полюсный, 350 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 24v 50гц/ac 29v 60гц | 7.2 | Заказать |
| 98172 | 3TK1342-0AF0 | ac-1 контактор, 4-х полюсный, 350 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 110v 50гц/ac 132v 60гц | 7.2 | Заказать |
| 98173 | 3TK1342-0AP0 | ac-1 контактор, 4-х полюсный, 350 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 230 v 50 гц; 277 v 60 гц | 7.2 | Заказать |
| 47814 | 3TK1342-0AU0 | ac-1 контактор, 4-х полюсный, 350 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 240v 50гц/ac 288v 60гц | 7.2 | Заказать |
| 98174 | 3TK1442-0AF0 | ac-1 контактор, 4-х полюсный, 550 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 110v 50гц/ac 132v 60гц | 19 | Заказать |
| 98175 | 3TK1442-0AP0 | ac-1 контактор, 4-х полюсный, 550 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 230 v 50 гц; 277 v 60 гц | 19 | Заказать |
| 47815 | 3TK1442-0AU0 | ac-1 контактор, 4-х полюсный, 550 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 240v 50гц/ac 288v 60гц | 19 | Заказать |
| 47816 | 3TK1542-0AF0 | ac-1 контактор, 4-х полюсный, 800 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 110v 50гц/ac 132v 60гц | 19 | Заказать |
| 47817 | 3TK1542-0AP0 | ac-1 контактор, 4-х полюсный, 800 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 230 v 50 гц; 277 v 60 гц | 19 | Заказать |
| 47818 | 3TK1542-0AU0 | ac-1 контактор, 4-х полюсный, 800 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 230.240v, 50гц | 19 | Заказать |
| 47819 | 3TK1742-0AF0 | ac-1 контактор, 4-х полюсный, 1000 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 110v 50гц/ac 132v 60гц | 20.1 | Заказать |
| 98176 | 3TK1742-0AP0 | ac-1 контактор, 4-х полюсный, 1000 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 230 v 50 гц; 277 v 60 гц | 20.1 | Заказать |
| 98177 | 3TK1742-0AU0 | ac-1 контактор, 4-х полюсный, 1000 a, главный контакт 4нo, дополнительные контакты 2но+2нз, управление переменным током ac 400.415v 50 гц | 20.1 | Заказать |
| 47820 | 3TK1910-3A | 1st блок доп. контактов для монтажа на бок контактора, слева или справа 1 нo + 1нз | 0.05 | Заказать |
| 98179 | 3TK1910-3B | 2nd блок доп. контактов для монтажа на бок контактора, слева или справа 1 нo + 1нз | 0.05 | Заказать |
| 47821 | 3TK1920-0A | запорный механизм для механической блокировки 2 одинаковых контакторов | 0.14 | Заказать |
| 47822 | 3TK1922-0A | запорный механизм для механической блокировки 2 одинаковых контакторов | 0.14 | Заказать |
| 98180 | 3TK1924-0A | запорный механизм для механической блокировки 2 одинаковых контакторов | 6.75 | Заказать |
| 98181 | 3TK1930-0A | подавитель помех rc-элемент 3tk10 дo 3tk13 для установки на контакторы ac 24.48v | 0.05 | Заказать |
| 47823 | 3TK1930-0B | подавитель помех rc-элемент s, 3tk10 дo 3tk13 для установки на контакторы ac 110.415v | 0.05 | Заказать |
| 98182 | 3TK1934-0C | подавитель помех rc-элемент s, 3tk10 дo 3tk13 для установки на контакторы ac 48.110 v | 0.05 | Заказать |
| 98183 | 3TK1934-0D | подавитель помех rc-элемент s, 3tk10 дo 3tk13 для установки на контакторы ac 220.600 v | 0.05 | Заказать |
| 47824 | 3TK1940-0A | крышка контактов для установки на контакторы 3tk10, 3tk11 | 0.15 | Заказать |
| 47825 | 3TK1942-0A | крышка контактов для установки на контакторы 3tk12, 3tk13 | 0.15 | Заказать |
| 98184 | 3TK1944-0A | крышка контактов для установки на контакторы 3tk14, 3tk15 | 0.2 | Заказать |
| 47826 | 3TK1946-0A | крышка контактов для установки на контакторы 3tk17 | 0.2 | Заказать |
| 47828 | 3TK1950-0A | дугогаситель 1 дугогаситель, 4-х полюсный 3tk10 | 0.65 | Заказать |
| 98185 | 3TK1951-0A | дугогаситель 1 дугогаситель, 4-х полюсный 3tk11 | 0.65 | Заказать |
| 98186 | 3TK1952-0A | дугогаситель 1 дугогаситель, 4-х полюсный 3tk12 | 1.25 | Заказать |
| 98187 | 3TK1953-0A | дугогаситель 1 дугогаситель, 4-х полюсный 3tk13 | 1.25 | Заказать |
| 98188 | 3TK1954-0A | дугогаситель 1 дугогаситель, 4-х полюсный 3tk14 | 3.7 | Заказать |
| 98189 | 3TK1955-0A | дугогаситель 1 дугогаситель, 4-х полюсный 3tk15 | 3.7 | Заказать |
| 47829 | 3TK1957-0A | дугогаситель 1 дугогаситель, 4-х полюсный 3tk17 | 3.7 | Заказать |
| 47831 | 3TK1960-0A | контакты с неподвижными частями 4 подвижных и 8 неподвижных контактов 3tk10 | 0.27 | Заказать |
| 47832 | 3TK1961-0A | контакты с неподвижными частями 4 подвижных и 8 неподвижных контактов 3tk11 | 0.27 | Заказать |
| 98190 | 3TK1962-0A | контакты с неподвижными частями 4 подвижных и 8 неподвижных контактов 3tk12 | 0.58 | Заказать |
| 47833 | 3TK1963-0A | контакты с неподвижными частями 4 подвижных и 8 неподвижных контактов 3tk13 | 0.58 | Заказать |
| 98191 | 3TK1964-0A | контакты с неподвижными частями 4 подвижных и 8 неподвижных контактов 3tk14 | 2.4 | Заказать |
| 98192 | 3TK1965-0A | контакты с неподвижными частями 4 подвижных и 8 неподвижных контактов 3tk15 | 2.4 | Заказать |
| 98193 | 3TK1967-0A | контакты с неподвижными частями 4 подвижных и 8 неподвижных контактов 3tk17 | 2.4 | Заказать |
| 47835 | 3TK1970-0AB0 | катушка для 3tk10, 3tk11 ac 24v 50гц/ac 29v 60гц | 0.425 | Заказать |
| 98194 | 3TK1970-0AF0 | катушка для 3tk10, 3tk11 ac 110v 50гц/ac 132v 60гц | 0.4 | Заказать |
| 98196 | 3TK1970-0AP0 | катушка для 3tk10, 3tk11 ac 230/220v 50гц; 276/264v 60гц | 0.428 | Заказать |
| 47836 | 3TK1970-0AU0 | катушка для 3tk10, 3tk11 ac 240v 50гц/ac 288v 60гц | 0.451 | Заказать |
| 98197 | 3TK1972-0AB0 | катушка для 3tk12, 3tk13 ac 24v 50гц/ac 29v 60гц | 0.519 | Заказать |
| 98198 | 3TK1972-0AF0 | катушка для 3tk12, 3tk13 ac 110v 50гц/ac 132v 60гц | 0.5 | Заказать |
| 98199 | 3TK1972-0AP0 | катушка для 3tk12, 3tk13 ac 230/220v 50гц; 276/264v 60гц | 0.537 | Заказать |
| 98200 | 3TK1972-0AU0 | катушка для 3tk12, 3tk13 ac 240v 50гц/ac 288v 60гц | 0.548 | Заказать |
| 47837 | 3TK1974-0AF0 | катушка для 3tk14, 3tk15, 3tk17 ac 110v 50гц/ac 132v 60гц | 1.054 | Заказать |
| 98201 | 3TK1974-0AP0 | катушка для 3tk14, 3tk15, 3tk17 ac 230/220v 50гц; 276/264v 60гц | 0.984 | Заказать |
| 47838 | 3TK1974-0AU0 | катушка для 3tk14, 3tk15, 3tk17 ac 240v 50гц/ac 288v 60гц | 1.035 | Заказать |
