DIN EN 60947-4-1 (VDE 0660 Часть102)

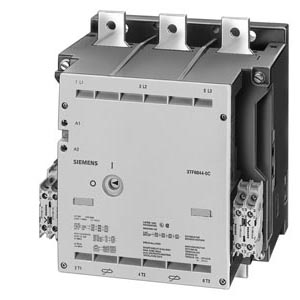

Контакторы 3TF68/69 пригодны для использования в любых климатических условиях. Они защищены от прикосновения согласно DIN VDE 0106 Часть 100. Клеммные крышки (смотри принадлежности) могут быть приспособлены к соединительным шинам в зависимости от конфигурации с другими устройствами.
Стандартные контакторы 3TF68..-.C и 3TF69..-.C для переменного тока электромагнитным приводом, управляемым с помощью электроники с высоким уровнем помехоустойчивости.
Электромагнитная совместимость
Тип контактора | Номинальное напряжение цепей управления Us | Тип перенапряжения | Классификация по IEC 60801 | Стойкость к перенапряжению |
|---|---|---|---|---|
3TF68 44-.C.., | 110 V ... 132 В | Импульсное | 3 | 2 кВ |
| 200 V ... 277 В | Импульсное Волновое | 4 | 4 кВ |
| 380 V ... 600 В | Импульсное Волновое | 4 | 4 кВ |
Контакторы 3TF68..-.Q и 3TF69..-.Q предназначены для работы в установках с напряжением цепей управления AC, которое особенно подвержено влиянию напряжению помех.
В качестве случаев возникновения таких помех можно привести следующие:
Для уменьшения уровня помех, создаваемых преобразователями частоты, изготовителем рекомендуется устанавливать дополнительное оборудование типа входных фильтров, выходных фильтров, заземление или экранирование установок.
Другие меры для снижения перенапряжений:
Если условия эксплуатации таковы, что возникают высокие уровни напряжения помех и никакие действия по их снижению не выполнены, рекомендуется применение контакторов 3TF68..-.Q и 3TF69..-.Q.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 47357 | 3TF6833-1DB4 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (690v) дополнительные контакты 33 (3но+3нз) с 3tc44174a реверсивным пускателем и послед. резистор цепь пост. тока низкого потребления dc 24v | 19.5 | Заказать |
| 47359 | 3TF6833-1DF4 | контактор типоразмер 14, 3-полюса ac-3, 335квт, 400/380v (690v) auxiliary контактs 33 (3но+3нз) w.3tc44174a reversing contactor и series resistor dc ecoноmy circuit dc 110v | 20.685 | Заказать |
| 97720 | 3TF6833-1DG4 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (690v) дополнительные контакты 33 (3но+3нз) с 3tc44174a реверсивным пускателем и послед. резистор цепь пост. тока низкого потребления dc 125v | 19.806 | Заказать |
| 97721 | 3TF6833-1DM4 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (690v) дополнительные контакты 33 (3но+3нз) с 3tc44174a реверсивным пускателем и послед. резистор цепь пост. тока низкого потребления dc 220v | 14.8 | Заказать |
| 97723 | 3TF6833-1DP4 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (690v) дополнительные контакты 33 (3но+3нз) с 3tc44174a реверсивным пускателем и послед. резистор цепь пост. тока низкого потребления dc 230v | 20.42 | Заказать |
| 97724 | 3TF6833-1QG7 | пускатель размер 14 3 полюса ac-3 335 квт, 400/380 v (690 v) доп. контакт 33 (3но+3нз) мостовой выпрямитель встроен с переключающим пускателем 3tc44 управление переменным током ac 110 до 120v 50/60гц | 21 | Заказать |
| 97725 | 3TF6833-1QL7 | пускатель размер 14 3 полюса ac-3 335 квт, 400/380 v (690 v) доп. контакт 33 (3но+3нз) мостовой выпрямитель встроен с переключающим пускателем 3tc44 управление переменным током ac 220 до 240v 50/60гц | 21 | Заказать |
| 97726 | 3TF6833-1QV7 | пускатель размер 14 3 полюса ac-3 335 квт, 400/380 v (690 v) доп. контакт 33 (3но+3нз) мостовой выпрямитель встроен с переключающим пускателем 3tc44 управление переменным током ac 380 до 420v 50/60гц | 21 | Заказать |
| 47362 | 3TF6833-8DB4 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (1000v) доп. контакты 33 (3но+3нз) с 3tc44174a реверсивным пускателем и послед. резистор цепь пост. тока низкого потребления dc 24v | 19.5 | Заказать |
| 47363 | 3TF6833-8DF4 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (1000v) доп. контакты 33 (3но+3нз) с 3tc44174a реверсивным пускателем и послед. резистор цепь пост. тока низкого потребления dc 110v | 17.158 | Заказать |
| 97728 | 3TF6833-8DM4 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (1000v) доп. контакты 33 (3но+3нз) с 3tc44174a реверсивным пускателем и послед. резистор цепь пост. тока низкого потребления dc 220v | 20.97 | Заказать |
| 47365 | 3TF6833-8DP4 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (1000v) доп. контакты 33 (3но+3нз) с 3tc44174a реверсивным пускателем и послед. резистор цепь пост. тока низкого потребления dc 230v | 20.297 | Заказать |
| 97730 | 3TF6833-8QL7 | пускатель размер 14 3 полюса ac-3 335 квт, 400/380 v (1000 v) доп. контакт 33 (3но+3нз) мостовой выпрямитель встроен с переключающим пускателем 3tc44 управление переменным током ac 220 до 240v 50/60гц | 21 | Заказать |
| 47366 | 3TF6844-0CF7 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (690v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 110 дo 132v 50/60гц | 20 | Заказать |
| 47368 | 3TF6844-0CM7 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (690v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 200 дo 240v 50/60гц | 20 | Заказать |
| 97733 | 3TF6844-0CP7 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (690v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 230 дo 276v 50/60гц | 19.778 | Заказать |
| 47370 | 3TF6844-0CQ7 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (690v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 380 дo 460v 50/60гц | 19.875 | Заказать |
| 47371 | 3TF6844-0CS7 | контактор типоразмер 14, 3-х полюсный ac-3, 335квт, 400/380v (690v) дополнительный контакт 44 (4нo+4нз) управление переменным током ac 500 до 600v 50/60гц | 19.697 | Заказать |
| 47373 | 3TF6844-8CF7 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (1000v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 110 дo 132v 50/60гц | 20 | Заказать |
| 97736 | 3TF6844-8CM7 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (1000v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 200 дo 240v 50/60гц | 20 | Заказать |
| 47376 | 3TF6844-8CP7 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (1000v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 230 дo 276v 50/60гц | 19.234 | Заказать |
| 47377 | 3TF6844-8CQ7 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (1000v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 380 дo 460v 50/60гц | 17.89 | Заказать |
| 97737 | 3TF6844-8CS7 | контактор размер 14, 3-полюса ac-3, 335квт, 400/380v (1000v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 500 дo 600v 50/60гц | 20.102 | Заказать |
| 47378 | 3TF6933-1DB4 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (690v) дополнительные контакты 33 (3но+3нз) с 3tc44174a реверсивным пускателем и послед. резистор цепь пост. тока низкого потребления dc 24v | 22.5 | Заказать |
| 47379 | 3TF6933-1DF4 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (690v) дополнительные контакты 33 (3но+3нз) с 3tc44174a реверсивным пускателем и послед. резистор цепь пост. тока низкого потребления dc 110v | 14.75 | Заказать |
| 47380 | 3TF6933-1DM4 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (690v) дополнительные контакты 33 (3но+3нз) с 3tc44174a реверсивным пускателем и послед. резистор цепь пост. тока низкого потребления dc 220v | 17.928 | Заказать |
| 97740 | 3TF6933-1DP4 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (690v) дополнительные контакты 33 (3но+3нз) с 3tc44174a реверсивным пускателем и послед. резистор цепь пост. тока низкого потребления dc 230v | 22.507 | Заказать |
| 47381 | 3TF6933-1QG7 | контактор размер 14 3 полюса ac-3 450квт, 400/380v (690v) доп. контакт 33 (3но+3нз) мостовой выпрямитель встроен с переключающим пускателем 3tc44 управление переменным током ac 110 до 120v 50/60гц | 23 | Заказать |
| 47382 | 3TF6933-1QL7 | контактор типоразмер 14 3 полюса ac-3 450квт, 400/380v (690v) hilfsschalter 33 (3но+3нз) brueckengleichrichter eingebaut с umschaltконтактор 3tc44 ac-betaetigung ac 220 до 240v 50/60гц | 23 | Заказать |
| 97742 | 3TF6933-1QV7 | контактор размер 14 3 полюса ac-3 450квт, 400/380v (690v) доп. контакт 33 (3но+3нз) мостовой выпрямитель встроен с переключающим пускателем 3tc44 управление переменным током ac 380 до 420v 50/60гц | 23 | Заказать |
| 47384 | 3TF6933-8DB4 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (690v) доп. контакты 33 (3но+3нз) с 3tc44174a реверсивным пускателем и послед. резистор цепь пост. тока низкого потребления dc 24v | 22.5 | Заказать |
| 47385 | 3TF6933-8DG4 | контактор типоразмер 14, 3-полюса ac-3, 450квт, 400/380v (1000v) auxiliary switch 33 (3но+3нз) w.3tc44174a reversing контактor и series resistor dc ecoноmy circuit dc 125v | 23.106 | Заказать |
| 47386 | 3TF6933-8DM4 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (690v) доп. контакты 33 (3но+3нз) с 3tc44174a реверсивным пускателем и послед. резистор цепь пост. тока низкого потребления dc 220v | 22.6 | Заказать |
| 97743 | 3TF6933-8DP4 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (690v) доп. контакты 33 (3но+3нз) с 3tc44174a реверсивным пускателем и послед. резистор цепь пост. тока низкого потребления dc 230v | 22.96 | Заказать |
| 47387 | 3TF6933-8QG7 | контактор размер 14 3 полюса ac-3 450квт, 400/380v (1000v) доп. контакт 33 (3но+3нз) мостовой выпрямитель встроен с переключающим пускателем 3tc44 управление переменным током ac 110 до 120v 50/60гц | 23 | Заказать |
| 97744 | 3TF6933-8QL7 | контактор размер 14 3 полюса ac-3 450квт, 400/380v (1000v) доп. контакт 33 (3но+3нз) мостовой выпрямитель встроен с переключающим пускателем 3tc44 управление переменным током ac 220 до 240v 50/60гц | 23 | Заказать |
| 47390 | 3TF6944-0CF7 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (690v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 110 дo 132v 50/60гц | 22.2 | Заказать |
| 97746 | 3TF6944-0CM7 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (690v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 200 дo 240v 50/60гц | 22.2 | Заказать |
| 47392 | 3TF6944-0CP7 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (690v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 230 дo 276v 50/60гц | 21.897 | Заказать |
| 47394 | 3TF6944-0CQ7 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (690v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 380 дo 460v 50/60гц | 19.5 | Заказать |
| 97748 | 3TF6944-0CS7 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (690v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 500 дo 600v 50/60гц | 22.147 | Заказать |
| 47396 | 3TF6944-8CF7 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (1000v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 110 дo 132v 50/60гц | 22.2 | Заказать |
| 47397 | 3TF6944-8CM7 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (1000v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 200 дo 240v 50/60гц | 22.2 | Заказать |
| 47398 | 3TF6944-8CP7 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (1000v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 230 дo 276v 50/60гц | 22.427 | Заказать |
| 47399 | 3TF6944-8CQ7 | контактор размер 14, 3-полюса ac-3, 450квт, 400/380v (1000v) дополнительные контакты 44 (4нo+4нз) управление переменным током ac 380 дo 460v 50/60гц | 22.35 | Заказать |
| 47400 | 3TF6944-8CS7 | контактор типоразмер 14, 3-х полюсный ac-3, 450квт, 400/380v (1000v) дополнительный контакт 44 (4нo+4нз) управление переменным током ac 500 до 600v 50/60гц | 22.147 | Заказать |
| 48507 | 3TX7090-0D | интерфейсный светодиод для состояния контатков ограничитель перенапяжений для защелкивания сбоку на контакторном реле 3tf46-3tf69 3tk48-3tk56 | 0.08 | Заказать |
| 98902 | 3TX7570-1E | box terminals для laminated copper bars 1 set = 3 items with single covers without auxiliary conductor for 3tf57 и 3tf68, 3tk56 3uf18 57 and 3uf18 68-3fa00 | 0.78 | Заказать |
| 48534 | 3TX7572-3G | подавитель помех варистор для цепи пост. тока низкого потребления 24 дo 48 v dc для контакторов размер 12 и 14 | 0.08 | Заказать |
| 48535 | 3TX7572-3J | подавитель помех варистор для цепи пост. тока низкого потребления 127 дo 250 v dc для контакторов размер 12 и 14 | 0.08 | Заказать |
| 48536 | 3TX7680-0D | параллельная связь без разъема 3-полюса, без заглушка для 3tf68 контакторы | 0.25 | Заказать |
| 48537 | 3TX7680-0E | крышка для 3tx76800d | 0.08 | Заказать |
| 48542 | 3TX7686-0A | крышка контактов для 3uf18683 преобразователя тока и для 3tf68 контактора | 0.41 | Заказать |
| 98906 | 3TX7690-1F | клеммники для медных шин 1 комплект = 3 штук с отдельными крышками с доп. проводником для 3tf69, 3uf18 68-3ga00 | 2 | Заказать |
| 98907 | 3TX7696-0A | крышка контактов для 3uf18683g преобразователя тока и для 3tf69 для монтажа на контактор 3tf69 | 0.41 | Заказать |
| 99040 | 3TY7561-1UA00 | блок дополнительных контактов подходит для использования с электронными приборами для 3tf44-69, 3tk4/5, 3tc4/5 для установки слева или справа (замена для 3ty7561-1u/-1v) | 0.06 | Заказать |
