Вакуумные контакторы 3RT12, 3-х полюсные производства Siemens

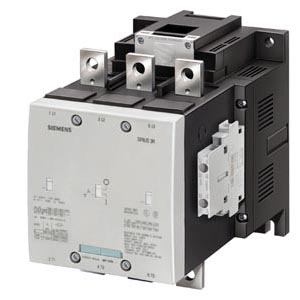

Вакуумные контакторы 3RT12

В отличие от контакторов 3RT10, у которых главные контакты работают в воздухе при атмосферных условиях, главные контакты вакуумных контакторов 3RT12 расположены в герметичных вакуумных капсулах. При коммутации в таких условиях не возникает электрической дуги и вредных газов. Однако, особое преимущество вакуумных контакторов 3RT12 в ,как минимум, удвоенном электрическом ресурсе по сравнению с контакторами 3RT10. Поэтому они особенно хорошо подходят для частых коммутаций в условиях толчкового и повторно-кратковременного режимов, характерных для систем управления подъемного крана.

Преимущества:

• Очень высокий электрический ресурс
• Высокая кратковременная нагрузочная способность для тяжелых пусков
• Отсутствует снижение нагрузочной способности при напряжении  1000 V
• Отсутствие открытой электрической дуги, отсутствие выделения газов, т.е. не требуется соблюдение минимальных расстояний до заземленных частей электроустановки
• Увеличенные межремонтные интервалы
• Повышенный коэффициент готовности оборудования

Указания по эксплуатации:

• Коммутация двигателей с рабочими напряжениями U e >500 V:
  Для ограничения перенапряжений и защиты изоляции обмотки двигателя от многократного зажигания дуги при отключении трехфазных двигателей рекомендуется подключить к выходной стороне контактора (T1/T2/T3) модуль демпфирования (подавления коммутационных перенапряжений) 3RT19 66-1PV . – RC варистор – (Принадлежности).
  Это дополнительное оборудование не требуется для работы в цепях с преобразователями. Оно может быть повреждено бросками напряжения высшими гармониками.
• Коммутация постоянного тока:
  Вакуумные контакторы принципиально не пригодны для коммутации постоянного тока.

Контакторы с обычным механизмом управления

3RT1...-.A:
Включение и отключение катушки электромагнита производится подачей и снятием напряжения источника питания U s на зажимы A1/A2.

Расширенный диапазон напряжения  управления U s :
Всего лишь одной катушкой перекрывается несколько наиболее распространенных в мире уровней напряжения, например, UС 110-115-120-127 V или UC 220-230-240 V.

Дополнительно электромагниты пригодны для работы в диапазоне от  0.8 кратного нижнего уровня (U s min)  и до 1.1 кратного верхнего уровня управляющего напряжения (U s max), в пределах которого контакторы надежно срабатывают и не испытывают термических перегрузок.

Контакторы с электронным приводом

Электромагнитные катушки этих контакторов получает питание от предвключенного электронного блока, обладающего мощностью, необходимой для надежного срабатывания и удержания в замкнутом состоянии магнитной системы контакторов.

• Широкий диапазон управляющего напряжения Us:
  По сравнению с обычным приводом электронный привод перекрывает в пределах одного варианта катушки более широкий диапазон применяемых в мире уровней напряжения управления. Так,  например, катушкой на UC от200 до 277 В (от U s min до U s max ) охватываются уровни напряжений 200-208-220-230-240-254-277 V.
• Расширенный рабочий диапазон катушек от 0.7 до 1.25 × U s:
  Благодаря широкому диапазону управляющих напряжений и имеющемуся дополнительно рабочему диапазону от 0.8 × U s min  до 1.1 × U s max, для наиболее распространенных величин напряжений питания 24, 110 и 230 V. достигается расширенный рабочий диапазон, простирающийся от 0.7 до 1.25 × U s, в котором контакторы работают надежно.
• Перекрытие кратковременных исчезновений напряжения:
  Снижение управляющего напряжения до  0 V (на зажимах  A1/A2) не приводит к отключению контактора в течение приблизительно 25 ms, т.о. предупреждается непреднамеренное отключение.
• Заданный порог включения и отключения:
  Начиная со значений  напряжения  ≥ 0.8 × U s min, электроника надежно включает контактор, и отключает при  ≤ 0.5 × U s min. Благодаря различию порогов срабатывания предотвращается дребезг контактов и, следовательно, повышается износостойкость  и предотвращается приваривание контактов в маломощных сетях или при нестабильном напряжении управления. Точно также  предотвращается термическая перегрузка при приложении слишком низкого напряжения , когда контактор не включается и длительно находится под напряжением.
•   Малая мощность притягивания  и удержания.

Электромагнитная совместимость (EMC)

Контакторы с электронным приводом отвечают требованиям эксплуатации в промышленных установках.

•   Помехоустойчивость
  • Импульсная (IEC 61000-4-4): 4 kV
  • Волновая(IEC 61000-4-5): 4 kV
  • Электростатический разряд, ESD (IEC 61000-4-2): 8/15 kV
  • Электромагнитное поле (IEC 61000-4-3): 10 V/m
•   Электромагнитное излучение
  •   Предельная величина класса A по EN 55011

3RT1...-.N: для выходов контроллеров DC 24 V

2 варианта управления:

•   Управление без устройства сопряжения непосредственно с выхода контроллера DC 24 V/≥ 30 mA (EN 61131-2). Подключение через двухполюсный штекерный разъем, штекеры спружинным соединением (зажимами) входит в комплект поставки. Напряжение источника питания для электромагнитного привода должно быть подано на зажимы A1/A2.

Примечание:

Перед включением переключатель для управления от контроллера должен быть установвлен в положение"PLC ON" (заводская установка: "PLC OFF").

•   В режиме обычного управления напряжение управления прикладывается к зажимам  A1/A2 через контакт управляющего устройства.

Примечание:

Переключатель должен находиться в положении "PLC OFF" (= заводская установка).

Преимущества:

• Большой электрический срок службы
• Высокая кратковременная способность пропускания тока для тяжелых пусков
• Отсутствие снижения номинального рабочего тока до 1000 В
• Отсутствие открытой дуги и выброса продуктов ее горения, т.е. не требуется соблюдение минимальных расстояний до заземленных частей
• Более длинные интервалы обслуживания
• Повышенная готовность электроустановок
