Система SINAUT включает в свой состав целый ряд стандартных кабелей для соединения коммуникационных компонентов между собой или подключения этих компонентов к WAN. Некоторые из этих кабелей входят в комплект поставки соответствующих модулей, некоторые заказываются отдельно.

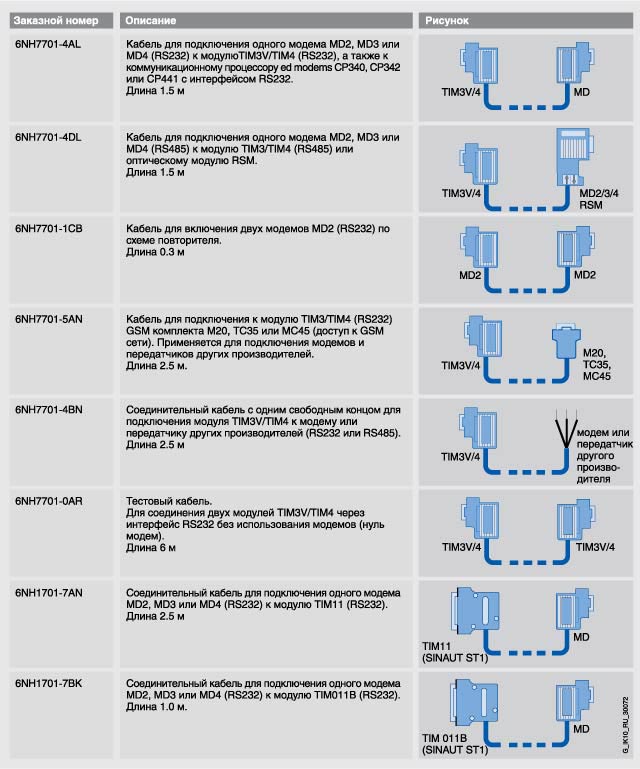

Соединительные кабели для подключения модемов к модулям TIM

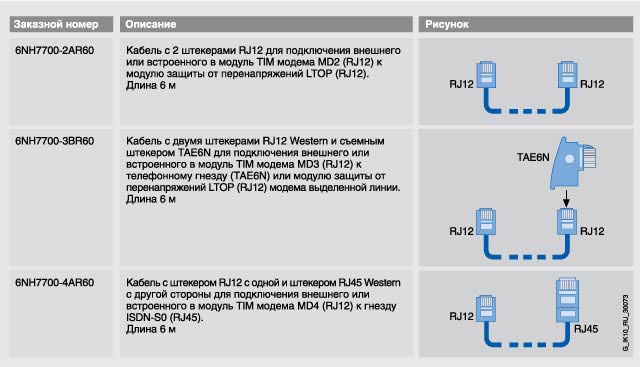

Соединительные кабели для подключения к WAN
Соединительные кабели 6NH7 700-xxx включены в комплект поставки коммуникационных модулей TIM с встроенным модемом, а также модемов MDx и используются для подключения к соответствующему типу WAN.
Как запасные части, эти кабели могут заказываться отдельно.

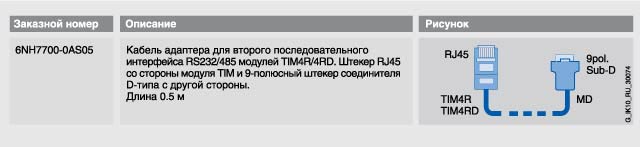

Кабель адаптера для модулей TIM 4R/4RD
Модули TIM 4R/TIM 4RD оснащены вторым встроенным интерфейсом RS 232/RS 485, подключение к которому выполняется через 8-полюсное гнездо RJ45.
Кабель адаптера предназначен для подключения к этому интерфейсу внешнего модема или другого приемопередающего устройства. Кабель оснащен штекером RJ45 с одной стороны и 9-полюсным штекером соединителя D-типа на другой.
Кабель входит в комплект поставки каждого модуля TIM 4R/TIM 4RD, но может заказываться и отдельно.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 66669 | 6NH7701-0AR | sinaut st7, cc 701-0a. диагностический кабель длиной 6м: tim 3v, tim 4.. (rs232) <--- ---> tim 3v, tim 4.. (rs232) | 0.165 | Заказать |
| 66670 | 6NH7701-1CB | sinaut st7, cc 701-1c. соединительный кабель длиной 0.3м: повторитель md2 <-> md2 (rs 232) | 0.055 | Заказать |
| 66671 | 6NH7701-4AL | sinaut st7, cc 701-4a. соединительный кабель длиной 1.5м: tim 3v,tim 4.<->md1,md2,md3,md4 через интерфейс rs 232 | 0.133 | Заказать |
| 114729 | 6NH7701-4BN | sinaut st7, cc 701-4b. соединительный кабель длиной 2.5м: tim 3v, tim 4.. <-> свободный конец для подключения модемов или радиопередающих устройств через интерфейсы rs232 или rs485 | 0.171 | Заказать |
| 66672 | 6NH7701-4DL | sinaut st7, cc 701-4d. соединительный кабель длиной 1.5м: tim 3v,tim 4.<->md1, md2 оптический модуль связи (rsm) через интерфейс rs485 | 0.163 | Заказать |
| 114730 | 6NH7701-5AN | sinaut st7, cc 701-5a. соединительный кабель длиной 2.5м: tim 3v, tim 4.. <-> gsm комплект m1 через интерфейс rs232 | 0.165 | Заказать |
