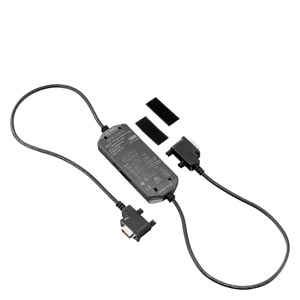

- Интеллектуальный RS232/PPI мультимастерный кабель для подключения модемов с интерфейсом RS 232 к SIMATIC S7-200 (RS485)
Интеллектуальный RS 232/PPI мультимастерный кабель может быть использован для соединения модема и S7-200. При его использовании можно подключить модем, например GSM модем MD720-3 с RS232 интерфейсом к PPI интерфейсу S7-200 без использования переходника. Как результат более короткого кабеля и промышленного крепежа Velcro, модемный кабель PPI достаточно удобно применять в шкафах управления.
- Сбалансированная длина кабеля для монтажа в шкафу управления
- Без использования RS232 адаптера (переходника)
- Простой крепеж адаптера в шкафу управления посредством соединителей Velcro
Заказной номер | 6NH9 701-0AD |
Идентификация типа продукта | PPI модемный кабель |
Напряжение питания | из CPU |
Протоколы | |
PPI | Да; 10/11-бит |
ASCII | Да; Свободный порт |
MPI | |
Скорость передачи (PPI), макс. | 187.5 кбит/сек; 9.6/19.3/187.5 кбит/сек;
уставки: DIP переключатель; RS232 не требуется |
Информация состояния/предупреждения/диагностика | |
Светодиоды диагностики | Tx (зеленый): RS232 передача;
Rx (зеленый): RS232 прием;
PPI (зеленый): RS485 передача |
Электрическая изоляция | |
Электрическая изоляция | 1 |
Размеры | |
Вес, приблизительно | 300 г |
- Напряжение питания =24 В через RS485 интерфейс SIMATIC S7-200
- 3 светодиода для отобращения состояния:
- Tx, зеленый: RS232 передача
- Rx, зеленый: RS232 прием
- PPI, зеленый: RS485 передача
Режим PPI:
- Преобразование сигналов RS232 в сигналы RS485.
- Управление пакетами в мультимастерной PPI сети (ведущее устройство PPI).
- Поддержка 10-разрядного протокола обмена данными с модемом через RS232, а также протоколов DPT и PPI через RS485.
Свободно программируемый порт:
- Преобразование сигналов RS232 в сигналы RS485.
- Переключение между локальным и удаленным режимом.
- Конфигурирование с помощью DIP переключателей в локальном режиме.
- Конфигурирование с помощью терминальной программы (например, MS Hyper Terminal) в удаленном режиме.
- Поддержка системы команд AT-совместимых модемов и PIN для модемов Siemens.
