Клиентские модули SCALANCE W-740 производства Siemens

Модуль Ethernet клиента гаммы SCALANCE W-740 оптимально подходит для подключения станции с интерфейсом Industrial Ethernet, которая должна быть интегрирована в сеть Industrial Wireless (IWLAN) с надежной связью и сеть PROFINET
В соответствии со стандартом IEEE 802.11 и дополнительными функциональными расширениями, специальными для использования в промышленных условиях
Крепкий металлический корпус и степень защиты IP65 для защиты от воды и пыли;
также для наружного применения в диапазоне температур от -20°C до +60°C (защита от конденсации)
Защита от неавторизированного доступа, шпионажа, прослушивания и фальсификаций благодаря WPA и 128-битовому кодированию (AES)
Возможность работы при 2.4 ГГц или 5 ГГц со скоростями передачи до 54 Mбит/сек в одном устройстве
Поддержка конфигурирования в защищенном визарде и online-помощь
Простое управление посредством Web-Server и SNMP
Быстрая замена устройства в случае ошибки посредством опционального C-PLUG (модуль конфигурации)
Обширный перечень дополнительного оборудования - антенн, разъемов, кабелей, включая RCoax кабель для управляемого излучения передачи

Продукты SCALANCE W-700 предлагают надежное радио соединение, гибкий механизм резервирования и быстрый переход станции от одной точки доступа к другой (роуминг). Таким образом, процесс может быть проконтролирован и устраняются ошибки производства из-за простоя оборудования. Дополнительно, промышленная беспрводная сеть (IWLAN) может быть использована во время зависимых приложениях, связанных с автоматизацией производства (PROFINET). Благодаря высокой степени защиты IP65 и расширенному температурному диапазону от -20 °С до +60 °С, продукты пригодны для использования в пищевой промышленности и производстве напитков (технология охлаждения) и в логистике. Продукты SCALANCE W не содержат силикона и поэтому могут быть использованы в производствах покраски. При использовании RCoax кабеля (волоконно-оптического кабеля), работа возможно также в транспортных технологиях и во всех путевых приложениях (например, местный общественный транспорт).

Примеры применения:

автоматические транспортные средства и подвесные конвейеры;
предотвращение износа и высокая гибкость в выборе маршрута благодаря беспроводной передаче данных к транспортному средству
Краны;
высокая гибкость через доступ к данным коммуникации с движущимся устройством в не зависимости от положения
Подвижные пульты управления;
надежное вмешательство в процесс благодаря передаче данных через IWLAN с подвижными устройствами; количество панелей управления, таким образом, определяется количеством персонала, а не числом подвижных пультов управления.
Беспроводной доступ к полевым устройствам для конфигурирования и тестирования без необходимости на длительные модификации в шкафах управления
Доступ к документации по сервису и обслуживанию по месту;
немедленное обновление измерений, сделанных в системе, через IWLAN;
Оптимизация процесса и сокращение ошибок благодаря интерактивной информации в не зависимости от места положения машины
Коммуникация с движущимися станциями (например, подвижными устройствами управления), устройствами складирования, конвейерными системами, ленточными конвейерами, вращающимися машинами, тележками
Беспроводное сочленение коммуникационных сегментов для быстрого запуска или эффективной сети, в которой прокладка кабеля была бы слишком дорогой (например, общественные дороги, реки, озера, линии поездов)
Общественный транспорт (подземные и городские поезда, автобусы);
надежное применение продукта в приложениях с высокой температурой и требованиями механической стабильности; оптимальное радио поле через управляемое излучение энергии в RCoax кабеле (волоконно-оптическом кабеле)

IWLAN идеально подходят к требованиям промышленного применения с необходимостью надежной радио связи:

Предсказуемый трафик данных (требования реального времени) и определенное время отклика радио связи
Надежная радио связь, например, благодаря резервированному соединению, автоматический роуминг в случае прерывания соединения Industrial Ethernet (принудительный роуминг), контроль времени цикла радио связи (контроль связи) или контроль IP подключений (IP контроль)
Снижение затрат на построение радиосети за счет передачи через ее каналы как критических данных производственного процесса (например, сигналов тревоги), так и обычных данных
Безопасность инвестиций благодаря соответствию общепризнанному стандарту IEEE 802.11 для диапазонов частот 2.4 ГГц и 5 ГГц
Быстрый ввод в эксплуатацию за счет сокращения объема монтажных работ
Отсутствие вращающихся и движущихся частей
Эффективное подключение устройств, которые удалены. трудно достяжимы или находятся во вредной окружающей среде
Пригодны для промышленного применения благодаря прочному металлическому корпусу, наличию одобрений UL, FM, CE, возможности непосредственной установки в Ех-зоне 2 и наличию защиты от воздействия конденсата
Пригодность для безконтактной передачи данных к подвижному партнеру по коммуникации через RCoax кабель

Беспроводная карта (в соответствии с IEEE 802.11b/g и 802.11a) постоянно установлена в устройстве
Две всенаправленные антенны ANT795-4MR (с не направленной характеристикой) прикручиваются к корпусу (R-SMA) (входят в комплект поставки). Эти две антенны могут быть заменены на антенны из гаммы SCALANCE W-700.
Прочный металлический корпус, ударо и вибро защита для сильных механических нагрузок
Конструкция без вращающихся частей (например, работа без вентилятора)
Высокая степень защиты от пыли и влаги со степенью защиты IP65
Допустимая температура окружающей среды от -20°С до +60°С
Защита от конденсации
Возможность подключения пезервного источника питания через соединение М12 (19-57 вольт постоянного тока)
Для работы от сети 100-240 вольт переменного тока можно использовать источник питания PS791-1PRO. Он может быть легко соединен с продукцией SCALANCE W
Конструкция соответствует гамме продуктов SIMATIC
Светодиоды для индикации ошибок и рабочего состояния
Монтаж на стену;
S7-300 DIN рейка длиной 90 мм (расположение вертикально) может быть использована для облегчения монтажа (винты входят в комплект поставки). Если монтаж должен быть сделан на горизонтальную S7-300 DIN рейку, то необходимо принять во внимание характеристики антенны. При монтаже в шкафу необходимо использовать удаленную антенну (клетка Фарадея).

Гибридный кабель и разъем

Один кабель для напряжения питания и данных (Ethernet):
- 24 вольта напряжение питания и IE интерфейс через IE гибридный кабель 2х2+4х0.34 и IEFC модульную розетку с подключением питания
- Питание через Ethernet соответствие с IEEE 802.3af с защищенным от вибраций IP67 гибридным разъемом (включен в комплект поставки)
IP67 Гибридный разъем

Конструкция и интерфейсы модулей клиента SCALANCE W-740

Варианты подключения источника питания точки доступа/модуля клиента SCALANCE W

Продукты SCALANCEW-700 поддерживают следующие функции беспроводного соединения IWLAN:

прогнозируемый трафик данных ( требования точного реального времени) определяется временем ответа по радио связи
циклический контроль беспроводной связи между точкой доступа и узлом для быстрого распознавания ошибочного состояния
механизм резервирования для надежной беспроводной структуры
многообразие антенн для очень хорошего приема радиосигнала в трудных условиях
опциональное использование отдельных антенн для специфичных требований заказчика
автоматическое переключение на низкие скорости передачи при ухудшении качества соединения

С продуктами SCALANCEW беспроводные сети с разрешением к применению в более чем 30-ти странах, занимают не лицензируемый диапазон 2,4 или 5 ГГц. Эта беспроводная сеть позволяет организовать надежное радио соединение через IWLAN на скоростях до 54 Мбит/сек.

SCALANCEW наращивается до стандарта IEEE 802.11h, который включает строгие требования ETSI Европейских стран.

Безопасность

Высокая степень безопасности данных достигается посредством современного механизма Wi-Fi защиты доступа (WPA). Это современные процедуры, которые управляют регулярным обменом полного 128-битового кода, но также выполняют идентификацию пользовательских узлов.

Стандарт Расширенного Шифрования (AES) доступен для шифрования данных. Все механизмы шифрования уже встроены в продукт и не несут дополнительных затрат. Если требуется концепция безопасности посредством Виртуальной Частной Сети (VPN) или SCALANCES продукты могут быть интегрированы без проблем.

Версии продуктов

SCALANCE W744-1PRO

Ethernet модуль клиента SCALANCEW744-1PRO позволяет установить радио связь только одного мобильного устройства с Ethernet интерфейсом с беспроводной сетью. Точки доступа SCALANCEW-780 реализуют беспроводную сеть, в которой точки доступа SCALANCEW-740 свободно перемещаться. Ethernet модуль клиента передается автоматически и прозрачно для приложения от одной точки доступа к другой (маршрутизация).

SCALANCEW744-1PRO может управлять одним одиночным IP адресом, а именно тем устройством, которое подключено. Если произошла смена модуля, то эта смена распознаётся автоматически и управление происходит этим новым адресом. Это сокращает время простоя предприятия и источники ошибок.

Мобильное управление автоматическим транспортным средством (AGV)

В дополнение к режиму инфраструктуры, SCALANCEW744-1PRO может работать в эпизодическом режиме. В этом режиме простая радио связь устанавливается между несколькими мобильными устройствами без использования Точки Доступа. Это позволяет SCALANCEW744-1PRO взаимодействовать с другим SCALANCEW740 или беспроводной картой (например, СР7515).

SCALANCE W746-1PRO

Ethernet модуль клиента SCALANCEW746-1PRO управляет беспроводным подключением до восьми устройств с Ethernetинтерфейсами. Это дает возможность интегрировать мобильные устройства маленькой Ethernet сети (до 8-ми устройств) очень эффективно в IWLAN сеть Если одно из подключенных устройств будет заменено, Ethernet модуль клиента распознает это автоматически и будет управлять этим устройством. Это сократит время простоя предприятия и источники ошибок.

Ethernet сеть с модулем клиента SCALANCE W746-1PRO

Автоматически управляемое транспортное средство (AGV), показанное на рисунке, может свободно перемещаться между тремя радио ячейками и автоматически переходить от одной точки доступа SCALANCEW788-1PRO к другой (маршрутизация). Беспроводный интерфейс на FTS встроен посредством SCALANCEW746-1PRO, которое может управлять до восьми устройств. Беспроводный доступ от полевого устройства программирования к FTS дополнительно возможен для программирования или целей диагностики.

SCALANCE W747-1RR

Беспроводный интерфейс точки доступа SCALANCEW788-1RR обеспечивает радио поле с быстрой маршрутизацией (быстрым переключением) для PROFINETIO коммуникационных данных, которые требует очень короткого времени обновления. Быстрая маршрутизация (быстрое переключение) является расширением IWLAN и предоставляет беспроводное подключение реального времени даже если станции движутся от одной радио ячейки к другой (маршрутизация) и время обновления до 20 нсек. При использовании IWLAN, коммуникации также предсказуемы в радио поле с быстрой маршрутизацией (требование точного реального времени), даже в случае со многими станциями. Станции соответствующие IEEE 802.11 не могут функционировать в радио поле, т.к. стандарт не допускают такого высокого быстродействия.

Ethernet модуль клиента SCALANCEW747-1RR управляет беспроводным подключением к радио полю с быстрой маршрутизацией до 8-ми устройств с Ethernet интерфейсом. Это делает возможным эффективно интегрировать мобильные устройства с маленькими Ethernet сетями (до 8-ми устройств) в радио поле с быстрой маршрутизацией. Если одно из подключенных устройств будет заменено, Ethernet модуль клиента распознает это автоматически и будет управлять этим новым адресом. Это сократит время простоя предприятия и источники ошибок.

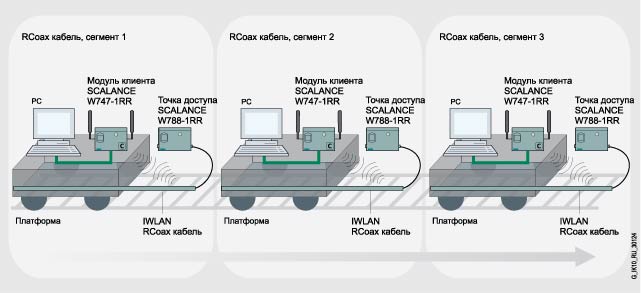

Ethernet сеть с модулем клиента SCALANCE W747-1RR

RCoax кабель (волоконно-оптический кабель) все больше и больше используется для устранения проблем, возникающих из-за износа скользящих контактов транспортных средств. Это устанавливает бесконтактную передачу данных с подвижными устройствами. Если данные должны быть переданы с фиксированным временем отклика, радио поле с быстрой маршрутизацией оптимально для использования.

Примечание:
SCALANCEW747-1RR может быть сконфигурирован в соответствии со стандартом IEEE 802.11, как альтернативе работе в радио пале с быстрой маршрутизацией. Быстрая маршрутизация в этом случае будет невозможна.

Диагностика и управление

Инструмент Web-управления (HTTP сервер) для конфигурирования и диагностики, используя стандартные программы просмотра Web
Светодиоды для отображения рабочего состояния и ошибок
Сигнализация ошибок посредством SNMP прерывания или отсылки электронного сообщения
Специальное гнездо с задней стороны устройства для опционального сменного носителя C-PLUG (модуль конфигурации) для простой смены модуля без устройства программирования в случае ошибки

Функция iHOP для модулей Ethernet-клиентов SCALANCE W

Order No.	6GK5 744-1AA60-2AA0	6GK5 746-1AA60-4AA0	6GK5 747-1AA60-6AA0
	6GK5 744-1AA60-2AB01)	6GK5 746-1AA60-4AB01)	6GK5 747-1AA60-6AB01)
Product type designation	SCALANCE W744-1PRO	SCALANCE W746-1PRO	SCALANCE W747-1RR
Transmission rate
Transmission rate
with W-LAN maximum	54 Mbit/s	54 Mbit/s	54 Mbit/s
with Industrial Ethernet	10 … 100 Mbit/s	10 … 100 Mbit/s	10 … 100 Mbit/s
note	Due to the simultaneous use of several radio channels, a transmission rate of 108 Mbit/s is possible (turbo mode)	Due to the simultaneous use of several radio channels, a transmission rate of 108 Mbit/s is possible (turbo mode)	Due to the simultaneous use of several radio channels, a transmission rate of 108 Mbit/s is possible (turbo mode)
Interfaces
Number of electrical connections
for network components and terminal equipment	1	1	1
for power supply	1	1	1
for redundant power supply	1	1	1
Design of electrical connection
for network components and terminal equipment	Hybrid socket, RJ45 integrated	Hybrid socket, RJ45 integrated	Hybrid socket, RJ45 integrated
for power supply	M12 interface (4-pole, A-coded), hybrid socket, PoE	M12 interface (4-pole, A-coded), hybrid socket, PoE	M12 interface (4-pole, A-coded), hybrid socket, PoE
design of the removable storage C-PLUG	Yes	Yes	Yes
Interfaces wireless
Number of radio cards permanently installed	1	1	1
Number of electrical connections for external antenna(s)	2	2	2
Design of the electrical connection for external antenna(s)	R-SMA female (socket)	R-SMA female (socket)	R-SMA female (socket)
Supply voltage, current consumption, power loss
Type of voltage of supply voltage	DC	DC	DC
Supply voltage
1 from M12 Power Connector (A-coded) for redundant power supply	24 V	24 V	24 V
2 from M12 Power Connector (A-coded) for redundant power supply	48 V	48 V	48 V
1 from IE Hybrid Cable 2x2 + 4x0.34	24 V	24 V	24 V
2 from IE Hybrid Cable 2x2 + 4x0.34	48 V	48 V	48 V
from Power-over-Ethernet according IEEE802.3at for type 1 and IEEE802.3af	48 V	48 V	48 V
Current consumed
at 24 V with DC typical	0.25 A	0.25 A	0.25 A
at 48 V with DC typical	0.13 A	0.13 A	0.13 A
with Power-over-Ethernet according to IEEE802.3at for type 1 and IEEE802.3af typical	0.13 A	0.13 A	0.13 A
Effective power loss
at 24V for DC typical	7 W	7 W	7 W
at 48 V with DC typical	7 W	7 W	7 W
with Power-over-Ethernet according to IEEE802.3at for type 1 and IEEE802.3af typical	7 W	7 W	7 W
Permitted ambient conditions
Ambient temperature
during operating	-20 … +60 °C	-20 … +60 °C	-20 … +60 °C
during storage	-40 … +70 °C	-40 … +70 °C	-40 … +70 °C
during transport	-40 … +70 °C	-40 … +70 °C	-40 … +70 °C
Relative humidity at 25 °C without condensation during operating maximum	100 %	100 %	100 %
Protection class IP	IP65	IP65	IP65
Ambient condition for (standard) operation mode	When used under hazardous conditions (Zone 2), the SCALANCE W788-xPRO/RR or W74x-1PRO/RR product must be installed in an enclosure. To comply with EN 50021, this enclosure must meet the requirements of at least IP 54 in compliance with EN 60529.	When used under hazardous conditions (Zone 2), the SCALANCE W788-xPRO/RR or W74x-1PRO/RR product must be installed in an enclosure. To comply with EN 50021, this enclosure must meet the requirements of at least IP 54 in compliance with EN 60529.	When used under hazardous conditions (Zone 2), the SCALANCE W788-xPRO/RR or W74x-1PRO/RR product must be installed in an enclosure. To comply with EN 50021, this enclosure must meet the requirements of at least IP 54 in compliance with EN 60529.
Design, dimensions and weight
Width of enclosure without antenna	125 mm	125 mm	125 mm
Height of enclosure without antenna	88 mm	88 mm	88 mm
Depth of enclosure without antenna	108 mm	108 mm	108 mm
Net weight	1.05 kg	1.05 kg	1.05 kg
Type of mounting
S7-300 rail mounting	Yes	Yes	Yes
wall mounting	Yes	Yes	Yes
Wireless frequencies
Radio frequency
for WLAN in 2.4 GHz frequency band	2.41 … 2.48 GHz	2.41 … 2.48 GHz	2.41 … 2.48 GHz
for WLAN in 5 GHz frequency band	4.9 … 5.8 GHz	4.9 … 5.8 GHz	4.9 … 5.8 GHz
Product properties, functions, components general
Number of SSIDs	1	1	1
Product function
Dual Client	No	No	Yes
iHOP	No	No	Yes
iPCF	No	No	Yes
iPCF-MC	No	No	Yes
Number of iPCF-capable radio modules	0	0	1
Product functions management, configuration
Number of manageable IP addresses in client	1	8	8
Product function
CLI	Yes	Yes	Yes
web-based management	Yes	Yes	Yes
MIB support	Yes	Yes	Yes
TRAPs via email	Yes	Yes	Yes
Configuration with STEP 7	No	Yes	Yes
configuration with STEP 7 in the TIA Portal	No	Yes	Yes
SMTP server	Yes	Yes	Yes
operation with IWLAN controller	No	No	No
operation with Enterasys WLAN controller	No	No	No
iQoS	No	No	No
forced roaming with IWLAN	No	No	No
WDS	No	No	No
Protocol is supported
Address Resolution Protocol (ARP)	Yes	Yes	Yes
ICMP	Yes	Yes	Yes
Telnet	Yes	Yes	Yes
HTTP	Yes	Yes	Yes
HTTPS	Yes	Yes	Yes
TFTP	Yes	Yes	Yes
SNMP v1	Yes	Yes	Yes
SNMP v2	Yes	Yes	Yes
SNMP v3	Yes	Yes	Yes
DCP	Yes	Yes	Yes
LLDP	No	Yes	Yes
Identification & maintenance
I&M0 - device-specific information	Yes	Yes	Yes
I&M1 - plant identification/location name	Yes	Yes	Yes
Product functions Diagnosis
Product function
PROFINET IO diagnosis	No	Yes	Yes
Link Check	No	No	No
connection monitoring IP-Alive	No	No	No
localization via Aeroscout	No	No	No
SysLog	Yes	Yes	Yes
Product functions VLAN
Product function function VLAN with IWLAN	No	No	No
Product functions DHCP
Product function DHCP client	No	Yes	Yes
Product functions Redundancy
Protocol is supported STP/RSTP	-	-	-
Product functions Security
Product function
ACL - MAC-based	No	No	No
IEEE 802.1x (radius)	Yes	Yes	Yes
NAT/NAPT	No	Yes	Yes
access protection according to IEEE802.11i	Yes	Yes	Yes
WPA/WPA2	Yes	Yes	Yes
TKIP/AES	Yes	Yes	Yes
Protocol is supported SSH	Yes	Yes	Yes
Product functions Time
Protocol is supported SNTP	Yes	Yes	Yes
Standards, specifications, approvals
Standard
for EMC from FM	FM 3611: Class I, Division 2, Groups A,B,C,D, T4 / Class 1, Zone 2, Group IIC, T4	FM 3611: Class I, Division 2, Groups A,B,C,D, T4 / Class 1, Zone 2, Group IIC, T4	FM 3611: Class I, Division 2, Groups A,B,C,D, T4 / Class 1, Zone 2, Group IIC, T4
for hazardous zone	EN 60079-15:2005, EN 60079-0:2006, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X	EN 60079-15:2005, EN 60079-0:2006, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X	EN 60079-15:2005, EN 60079-0:2006, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
for safety of CSA and UL	UL 60950-1 CSA C22.2 No. 60950-1	UL 60950-1 CSA C22.2 No. 60950-1	UL 60950-1 CSA C22.2 No. 60950-1
for hazardous area of CSA and UL	ISA 12.12.01-2000, CSA C22.2 No. 213-M1987, CL. 1, Div. 2, GP. A,B,C,D, T4 / CL. 1, Zone 2, GP IIC, T4 / CL. 1, Zone 2, AEx nC IIC, T4	ISA 12.12.01-2000, CSA C22.2 No. 213-M1987, CL. 1, Div. 2, GP. A,B,C,D, T4 / CL. 1, Zone 2, GP IIC, T4 / CL. 1, Zone 2, AEx nC IIC, T4	ISA 12.12.01-2000, CSA C22.2 No. 213-M1987, CL. 1, Div. 2, GP. A,B,C,D, T4 / CL. 1, Zone 2, GP IIC, T4 / CL. 1, Zone 2, AEx nC IIC, T4
Certificate of suitability
CE mark	Yes	Yes	Yes
EC declaration of conformity	Yes	Yes	Yes
C-Tick	Yes	Yes	Yes
CCC	No	No	No
Railway application in accordance with EN 50155	Yes	Yes	Yes
e1 approval	Yes	Yes	Yes
E1 approval	Yes	Yes	Yes
Power-over-Ethernet according IEEE802.3at for type 1 and IEEE802.3af	Yes	Yes	Yes
Standard for wireless communication
IEEE 802.11a	Yes	Yes	Yes
IEEE 802.11b	Yes	Yes	Yes
IEEE 802.11e	Yes	Yes	Yes
IEEE 802.11g	Yes	Yes	Yes
IEEE 802.11h	Yes	Yes	Yes
IEEE 802.11i	Yes	Yes	Yes
IEEE 802.11n	No	No	No
Wireless approval
Marine classification association
American Bureau of Shipping Europe Ltd. (ABS)	Yes	No	No
Bureau Veritas (BV)	Yes	No	No
Det Norske Veritas (DNV)	No	No	No
Germanische Lloyd (GL)	Yes	No	No
Lloyds Register of Shipping (LRS)	Yes	No	No
Nippon Kaiji Kyokai (NK)	Yes	No	No
Marine classification association/ Polski Rejestr Statkow (PRS)	Yes	No	No
Accessories
Accessories	2 antennas, hybrid connector included in scope of delivery	2 antennas, hybrid connector included in scope of delivery	2 antennas, hybrid connector included in scope of delivery

1) Wireless approval in the USA

Order No.	6GK5 744-1AA30-2AA0	6GK5 746-1AA30-4AA0	6GK5 747-1AA30-6AA0
	6GK5 744-1AA30-2AB01)	6GK5 746-1AA30-4AB01)	6GK5 747-1AA30-6AB01)
Product type designation	SCALANCE W744-1	SCALANCE W746-1	SCALANCE W747-1
Transmission rate
Transmission rate
with W-LAN maximum	54 Mbit/s	54 Mbit/s	54 Mbit/s
with Industrial Ethernet	10 … 100 Mbit/s	10 … 100 Mbit/s	10 … 100 Mbit/s
note	Due to the simultaneous use of several radio channels, a transmission rate of 108 Mbit/s is possible (turbo mode)	Due to the simultaneous use of several radio channels, a transmission rate of 108 Mbit/s is possible (turbo mode)	Due to the simultaneous use of several radio channels, a transmission rate of 108 Mbit/s is possible (turbo mode)
Interfaces
Number of electrical connections
for network components and terminal equipment	1	1	1
for power supply	1	1	1
for redundant power supply	1	1	1
Design of electrical connection
for network components and terminal equipment	RJ45 socket	RJ45 socket	RJ45 socket
for power supply	4-pole screw terminal, PoE	4-pole screw terminal, PoE	4-pole screw terminal, PoE
design of the removable storage C-PLUG	Yes	Yes	Yes
Interfaces wireless
Number of radio cards permanently installed	1	1	1
Number of electrical connections for external antenna(s)	2	2	2
Design of the electrical connection for external antenna(s)	R-SMA female (socket)	R-SMA female (socket)	R-SMA female (socket)
Supply voltage, current consumption, power loss
Type of voltage of supply voltage	DC	DC	DC
Supply voltage
1 from terminal block	24 V	24 V	24 V
2 from terminal block	48 V	48 V	48 V
from Power-over-Ethernet according IEEE802.3at for type 1 and IEEE802.3af	48 V	48 V	48 V
Current consumed
at 24 V with DC typical	0.23 A	0.23 A	0.23 A
at 48 V with DC typical	0.12 A	0.12 A	0.12 A
with Power-over-Ethernet according to IEEE802.3at for type 1 and IEEE802.3af typical	0.12 A	0.12 A	0.12 A
Effective power loss
at 24V for DC typical	6 W	6 W	6 W
at 48 V with DC typical	6 W	6 W	6 W
with Power-over-Ethernet according to IEEE802.3at for type 1 and IEEE802.3af typical	6 W	6 W	6 W
Permitted ambient conditions
Ambient temperature
during operating	-20 … +60 °C	-20 … +60 °C	-20 … +60 °C
during storage	-40 … +70 °C	-40 … +70 °C	-40 … +70 °C
during transport	-40 … +70 °C	-40 … +70 °C	-40 … +70 °C
Relative humidity at 25 °C without condensation during operating maximum	90 %	90 %	90 %
Protection class IP	IP30	IP30	IP30
Ambient condition for (standard) operation mode	-	-	-
Design, dimensions and weight
Width of enclosure without antenna	100 mm	100 mm	100 mm
Height of enclosure without antenna	205 mm	205 mm	205 mm
Depth of enclosure without antenna	20 mm	20 mm	20 mm
Net weight	0.29 kg	0.29 kg	0.29 kg
Type of mounting
S7-300 rail mounting	-	-	-
wall mounting	Yes	Yes	Yes
Type of mounting	For mounting on 35 mm DIN and S7-300 mounting rail, an additional adapter plate is required	For mounting on 35 mm DIN and S7-300 mounting rail, an additional adapter plate is required	For mounting on 35 mm DIN and S7-300 mounting rail, an additional adapter plate is required
Wireless frequencies
Radio frequency
for WLAN in 2.4 GHz frequency band	2.41 … 2.48 GHz	2.41 … 2.48 GHz	2.41 … 2.48 GHz
for WLAN in 5 GHz frequency band	4.9 … 5.8 GHz	4.9 … 5.8 GHz	4.9 … 5.8 GHz
Product properties, functions, components general
Number of SSIDs	1	1	1
Product function
Dual Client	No	No	Yes
iHOP	No	No	Yes
iPCF	No	No	Yes
iPCF-MC	No	No	Yes
Number of iPCF-capable radio modules	0	0	1
Product functions management, configuration
Number of manageable IP addresses in client	1	8	8
Product function
CLI	Yes	Yes	Yes
web-based management	Yes	Yes	Yes
MIB support	Yes	Yes	Yes
TRAPs via email	Yes	Yes	Yes
Configuration with STEP 7	No	Yes	Yes
configuration with STEP 7 in the TIA Portal	No	Yes	Yes
SMTP server	Yes	Yes	Yes
operation with IWLAN controller	No	No	No
operation with Enterasys WLAN controller	No	No	No
iQoS	No	No	No
forced roaming with IWLAN	No	No	No
WDS	No	No	No
Protocol is supported
Address Resolution Protocol (ARP)	Yes	Yes	Yes
ICMP	Yes	Yes	Yes
Telnet	Yes	Yes	Yes
HTTP	Yes	Yes	Yes
HTTPS	Yes	Yes	Yes
TFTP	Yes	Yes	Yes
SNMP v1	Yes	Yes	Yes
SNMP v2	Yes	Yes	Yes
SNMP v3	Yes	Yes	Yes
DCP	Yes	Yes	Yes
LLDP	No	Yes	Yes
Identification & maintenance
I&M0 - device-specific information	Yes	Yes	Yes
I&M1 - plant identification/location name	Yes	Yes	Yes
Product functions Diagnosis
Product function
PROFINET IO diagnosis	No	Yes	Yes
Link Check	No	No	No
connection monitoring IP-Alive	No	No	No
localization via Aeroscout	No	No	No
SysLog	Yes	Yes	Yes
Product functions VLAN
Product function function VLAN with IWLAN	No	No	No
Product functions DHCP
Product function DHCP client	No	Yes	Yes
Product functions Redundancy
Protocol is supported STP/RSTP	-	-	-
Product functions Security
Product function
ACL - MAC-based	No	No	No
IEEE 802.1x (radius)	Yes	Yes	Yes
NAT/NAPT	No	Yes	Yes
access protection according to IEEE802.11i	Yes	Yes	Yes
WPA/WPA2	Yes	Yes	Yes
TKIP/AES	Yes	Yes	Yes
Protocol is supported SSH	Yes	Yes	Yes
Product functions Time
Protocol is supported SNTP	Yes	Yes	Yes
Standards, specifications, approvals
Standard
for EMC from FM	FM 3611: Class I, Division 2, Groups A,B,C,D, T4 / Class 1, Zone 2, Group IIC, T4	FM 3611: Class I, Division 2, Groups A,B,C,D, T4 / Class 1, Zone 2, Group IIC, T4	FM 3611: Class I, Division 2, Groups A,B,C,D, T4 / Class 1, Zone 2, Group IIC, T4
for hazardous zone	EN 60079-15:2005, EN 60079-0:2006, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X (only approved in combination with an enclosure with degree of protection of at least IP 54)	EN 60079-15:2005, EN 60079-0:2006, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X (only approved in combination with an enclosure with degree of protection of at least IP 54)	EN 60079-15:2005, EN 60079-0:2006, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X (only approved in combination with an enclosure with degree of protection of at least IP 54)
for safety of CSA and UL	UL 60950-1 CSA C22.2 No. 60950-1	UL 60950-1 CSA C22.2 No. 60950-1	UL 60950-1 CSA C22.2 No. 60950-1
for hazardous area of CSA and UL	ISA 12.12.01-2000, CSA C22.2 No. 213-M1987, CL. 1, Div. 2, GP. A,B,C,D, T4 / CL. 1, Zone 2, GP IIC, T4 / CL. 1, Zone 2, AEx nC IIC, T4 (only approved in combination with an enclosure with degree of protection of at least IP 54)	ISA 12.12.01-2000, CSA C22.2 No. 213-M1987, CL. 1, Div. 2, GP. A,B,C,D, T4 / CL. 1, Zone 2, GP IIC, T4 / CL. 1, Zone 2, AEx nC IIC, T4 (only approved in combination with an enclosure with degree of protection of at least IP 54)	ISA 12.12.01-2000, CSA C22.2 No. 213-M1987, CL. 1, Div. 2, GP. A,B,C,D, T4 / CL. 1, Zone 2, GP IIC, T4 / CL. 1, Zone 2, AEx nC IIC, T4 (only approved in combination with an enclosure with degree of protection of at least IP 54)
Certificate of suitability
CE mark	Yes	Yes	Yes
EC declaration of conformity	Yes	Yes	Yes
C-Tick	Yes	Yes	Yes
CCC	No	No	No
Railway application in accordance with EN 50155	Yes	Yes	Yes
e1 approval	Yes	Yes	Yes
E1 approval	Yes	Yes	Yes
Power-over-Ethernet according IEEE802.3at for type 1 and IEEE802.3af	Yes	Yes	Yes
Standard for wireless communication
IEEE 802.11a	Yes	Yes	Yes
IEEE 802.11b	Yes	Yes	Yes
IEEE 802.11e	Yes	Yes	Yes
IEEE 802.11g	Yes	Yes	Yes
IEEE 802.11h	Yes	Yes	Yes
IEEE 802.11i	Yes	Yes	Yes
IEEE 802.11n	No	No	No
Wireless approval
Marine classification association
American Bureau of Shipping Europe Ltd. (ABS)	Yes	No	No
Bureau Veritas (BV)	Yes	No	No
Det Norske Veritas (DNV)	No	No	No
Germanische Lloyd (GL)	Yes	No	No
Lloyds Register of Shipping (LRS)	Yes	No	No
Nippon Kaiji Kyokai (NK)	Yes	No	No
Marine classification association/ Polski Rejestr Statkow (PRS)	Yes	No	No
Accessories
Accessories	24 V DC screw terminal included in scope of delivery	24 V DC screw terminal included in scope of delivery	24 V DC screw terminal included in scope of delivery

1) Wireless approval in the USA

Замечание:
Вы можете заказать дополнительные компоненты для кабелей SIMATIC NET в Вашем представительстве фирмы Siemens. Технические вопросы по данной теме Вы можете запросить:
J. Hertlein A&D SE PS
Тел. +49 (0)911/750 44 65
Факс +49 ( 0911/750 99 91
E-mail: juergen.hertlein@siemens.com

Код	Заказной номер	Описание	Вес (кг)	Заказать
114451	6GK1901-1BB10-2AA0	simatic net ie fc rj45 штекер, 180 rj45, штекерный соединитель с метал. корпусом для пром. условий, предназначен для быстрого монтажа, 180 град. угол вывода кабеля, 1 упаковка = 1 шт.	0.03	Заказать
114452	6GK1901-1BB10-2AB0	simatic net ie fc rj45 штекер, 180 rj45, штекерный соединитель с метал. корпусом для пром. условий, предназначен для быстрого монтажа, 180 град. угол вывода кабеля, 1 упаковка = 10 шт.	0.3	Заказать
66419	6GK1901-1BB10-2AE0	simatic net ie fc rj45 штекер, 180 rj45, штекерный соединитель с метал. корпусом для пром. условий, предназначен для быстрого монтажа, 180 град. угол вывода кабеля, 1 упаковка = 50 шт.	1.5	Заказать
114459	6GK1901-1BE00-0AA3	simatic net ie fc rj45 основной модуль модульной розетки с подключением питания для подсоединения одного интерфейса 100 мбит/с и одного питания 24 вольта постоянного тока	0.4	Заказать
66431	6GK1901-1GA00	simatic net, инструмент для быстрой разделки стандартного industrial ethernet fastconnect кабеля	0.1	Заказать
66444	6GK1907-0DC10-6AA3	силовой разъём power m12 cable connector pro для подключения scalance w-700/x208pro, для напряжения питания 24v dc, с монтажной инструкцией, 4-полюсный, a-coded, 3 шт.	0.056	Заказать
114545	6GK5744-1AA30-2AA0	simatic net, iwlan ethernet клиентский модуль беспроводных сетей scalance w744-1, 1 беспроводной интерфейс, ieee 802.11b/g/a/h, industrial wireless lan (iwlan), 2.4/5ghz, до 54 мб/с, =24в, wpa2/802.11i/11e, нац. разрешения, poe, ip30 (-20-+60 град. цельс.) 2xвнешн. антенных подключения	0.59	Заказать
66501	6GK5744-1AA30-2AB0	simatic net, клиентский модуль беспроводной сети ethernet scalance w744-1, 1 беспр.интерфейс, ieee 802.11b/g/a/h, industrial wireless lan (iwlan), 2.4/5ггц, до 54 мбит/с, =24в wpa2/802.11i/11e, fcc разрешения сша, poe, ip30 (-20-+60 град.цельсия), 2xвнеш.	0.57	Заказать
66502	6GK5744-1AA60-2AA0	simatic net, iwlan ethernet клиентский модуль беспроводных сетей scalance w744-1pro, 1 беспроводной интерфейс, ieee 802.11b/g/a/h, industrial wireless lan (iwlan), 2.4/5ghz, до 54 мб/с, =24в, wpa2/802.11i/11e, нац. разрешения, poe, ip65 (-20-+60 град. цельс.), en50155, 2xвнешн. антенных подключения	1.451	Заказать
66503	6GK5744-1AA60-2AB0	simatic net, клиентский модуль беспроводной сети ethernet scalance w744-1pro, 1 беспр.интерфейс, ieee 802.11b/g/a/h, industrial wireless lan (iwlan), 2.4/5ггц, до 54 мбит/с, wpa2/802.11i/11e, fcc разрешения сша/канада, poe, ip65 (-20-+60 град.цельс), en50	1.417	Заказать
66504	6GK5746-1AA30-4AA0	simatic net, iwlan ethernet клиентский модуль беспроводных сетей scalance w746-1, 1 беспроводной интерфейс, ieee 802.11b/g/a/h, industrial wireless lan (iwlan), 2.4/5ghz, до 54 мб/с, =24в, wpa2/802.11i/11e, до 8 устройств, nat/pat,нац. разрешения, poe, ip30 (-20-+60 град. цельс.) 2xвнешн. антенных подключения	0.578	Заказать
114546	6GK5746-1AA30-4AB0	simatic net, клиентский модуль беспроводной сети ethernet scalance w746-1, 1 беспр.интерфейс, ieee 802.11b/g/a/h, industrial, wireless lan (iwlan), 2.4/5ггц, до 54 мбит/с, =24в wpa2/802.11i/11e, до 8 устройств, nat/pat, fcc разрешения сша, poe, ip30 (-20-	0.572	Заказать
114547	6GK5746-1AA60-4AA0	simatic net, iwlan ethernet клиентский модуль беспроводных сетей scalance w746-1pro, 1 беспроводной интерфейс, ieee 802.11b/g/a/h, industrial wireless lan (iwlan), 2.4/5ghz, до 54 мб/с, =24в, wpa2/802.11i/11e, до 8 устройств, nat/pat,нац. разрешения, poe, ip65 (-20-+60 град. цельс.), en50155, 2xвнешн. антенных подключения	1.441	Заказать
114548	6GK5746-1AA60-4AB0	simatic net, клиентский модуль беспроводной сети ethernet scalance w746-1pro, 1 беспр.интерфейс, ieee 802.11b/g/a/h, industrial, wireless lan (iwlan), 2.4/5ггц, до 54 мбит/с, wpa2/802.11i/11e, до 8 ip-devices, nat, fcc разрешения сша/канада, poe, ip65 (-2	1.423	Заказать
114549	6GK5747-1AA30-6AA0	simatic net, iwlan rr ethernet клиентский модуль scalance w747-1, 1 беспроводной интерфейс, ieee 802.11b/g/a/h, iwlan с быстрым роумингом (iwlan rr), 2.4/5ghz, до 54 мбит/с, wpa2/802.11i/11e,до 8 устройств, nat/pat, национальные разрешения, poe, ip30	0.62	Заказать
66505	6GK5747-1AA30-6AB0	simatic net, клиентский модуль беспроводной сети ethernet scalance w747-1, 1 беспр.интерфейс, ieee 802.11b/g/a/h, industrial wireless lan с быстрым роумингом (iwlan rr), 2.4/5ггц, до 54 мбит/с, wpa2/802.11i/11e, до 8 устройств, nat/pat, fcc разрешения сша	0.57	Заказать
114550	6GK5747-1AA60-6AA0	simatic net, iwlan rr ethernet клиентский модуль scalance w747-1, 1 беспроводной интерфейс, ieee 802.11b/g/a/h, iwlan с быстрым роумингом (iwlan rr), 2.4/5ghz, до 54 мбит/с, wpa2/802.11i/11e,до 8 устройств, nat/pat, национальные разрешения, poe, ip65	1.456	Заказать
114551	6GK5747-1AA60-6AB0	simatic net, клиентский модуль беспроводной сети ethernet scalance w747-1rr, 1 беспр.интерфейс, ieee 802.11b/g/a/h, industrial wireless lan с быстрым роумингом (iwlan rr), 2.4/5ггц, до 54 мбит/с, wpa2/802.11i/11e, до 8 устройств, nat, fcc разрешения сша/к	1.323	Заказать
66525	6GK5791-1PS00-0AA6	simatic net, блок питания ps 791-1pro (питание ac/dc), 10 вт, ip65 (-20-+70 град.цельсия), вход: 85-265 v ac, выход: 24 v dc, корпус из металла, включая: ac power 3+pe кабельный коннектор, монтажные принадлежности, руководство на cd-rom нем./англ.	1.045	Заказать
66533	6GK5795-4MR00-0AA6	simatic net, антенна iwlan ant 795-4mr с всенаправленной характеристикой, антенный усилитель, штекер с r-sma: 4dbi, ip65 (-20-+60 dgr c), 2.4/5 ghz, wi-fi и разрешения соотв. страны, прямой монтаж на w788-1pro, 788-2pro, w744-1pro, руководство на cd-rom	0.62	Заказать
66541	6GK5798-1LP00-0AA6	simatic net, iwlan молниезащита lp 798-1pro с штекером r-sma для антенн ant 790, ip65 (-40-+100 град.цельсия), руководство на cd-rom нем./англ.	0.05	Заказать
66544	6GK5798-8AB00	simatic net, сменный преднастроенный-plug для первого запуска iwlan clients и iwlan/pb link pn io	0.029	Заказать
66545	6GK5798-8MJ00-0AA0	simatic net, монтаный комплект только для scalance w-784/w744-1/ w746-1/w747-1, объём потавки: адаптер для профильной шины s7-300, адаптер для 35mm din-рейки, зажимы для мачты, руководстов по установке нем./ англ.	0.402	Заказать
70514	6XV1840-2AH10	simatic net, fc стандартный ie tp кабель для быстрого монтажа (fc), для подкл. к fc соединителю rj45, 4-жильный, экранированный, категория 5, поставка по метражу отрезками длиной 20 ... 1000 m	0.068	Заказать
117053	6XV1870-2J	simatic net, ethernet гибридный кабель, гибкий кабель 4xcu (0.35 кв.мм) и 4 x cu (0.75 mm) экранированный; продаётся в метрах, макс. поставка 1000 m, мин. заказная длина: 20 m	0.093	Заказать
117104	6XV1875-2A	simatic net,iwlan rcoax кабель pe 1/2'' 2.4ггц дальнее расстояние -40 град.+85 град. c защита от солнечных лучей, продажа по метрам	0.27	Заказать
70635	6XV1875-2D	simatic net, кабель iwlan rcoax pe 1/2'' 5ghz, для коротких дистанций, -40...+85 град. цельсия, стойкие к уф, минимальная длина при заказе 20 m, продажа по метражу	0.15	Заказать
70636	6XV1875-5AH10	simatic net, iwlan rcoax n-соединение вилка/ вилка гибкий соединительный кабель предсобранный, длина 1m 2,4ггц гибкий соединительный кабель для 2 rcoax сегментов	0.141	Заказать
117105	6XV1875-5AH20	simatic net, гибкий предсобранный коаксиальный кабель n-connect (две вилки) для сетей iwlan, длина 2m, 2.4 и 5 gгц, гибкий кабель для 2 сегментов rcoax	0.221	Заказать
70637	6XV1875-5AH50	simatic net, iwlan rcoax n-соединение вилка/ вилка гибкий соединительный кабель предсобранный, длина 5m 2,4ггц гибкий соединительный кабель для 2 rcoax сегментов	0.439	Заказать
70638	6XV1875-5AN10	simatic net, гибкий предсобранный коаксиальный кабель n-connect (две вилки) для сетей iwlan, длина 10m, 2.4 и 5 gгц, гибкий кабель для 2 сегментов rcoax	0.847	Заказать
117107	6XV1875-5CH10	simatic net, iwlan rcoax n-соединение/ r-sma вилка/вилка гибкий соединительный кабель предсобранный, длина 1m 2,4ггц гибкий соединительный кабель для компонент с r-sma подключением и rcoax n-соединением	0.12	Заказать
70639	6XV1875-5CH20	simatic net, гибкий предсобранный коаксиальный кабель n-connect/ r-sma (две вилки) для сетей iwlan, длина 2m, 2.4 и 5 gгц, гибкий кабель для сегмента с компонентами с подключением r-sma и rcoax n-connect	0.2	Заказать
117108	6XV1875-5CH50	simatic net, iwlan rcoax n-соединение/ r-sma вилка/вилка гибкий соединительный кабель предсобранный, длина 5m 2,4ггц гибкий соединительный кабель для компонент с r-sma подключением и rcoax n-соединением	0.5	Заказать
117109	6XV1875-5CN10	simatic net, гибкий предсобранный коаксиальный кабель n-connect/ r-sma (две вилки) для сетей iwlan, длина 10m, 2.4 и 5 gгц, гибкий кабель для сегмента с компонентами с подключением r-sma и rcoax n-connect	0.826	Заказать
70640	6XV1875-5DE30	simatic net, iwlan rcoax r-sma/sma вилка/вилка гибкий соединительный кабель предсобранный, длина 0.30m 2.4ггц гибкий соединительный кабель для компонент с r-sma подключением и sma	0.08	Заказать
70641	6XV1875-5DH20	simatic net, гибкий предсобранный коаксиальный кабель r-sma/sma (две вилки) для сетей iwlan, длина 2m, 2.4 и 5 gгц, гибкий кабель для сегмента с компонентами с подключением r-sma и sma	0.2	Заказать
