- Пакет программ для компьютера, включающий в свой состав:
- OPC сервер и менеджер соединений для задач телеуправления и телеконтроля (диагностика S7-1200 с помощью STEP 7).
- Программное обеспечение конфигурирования OPC для S7-1200 и S7-200.
- Библиотеку программных блоков для S7-200.
- Использование GPRS
- SIMATIC S7-1200 с CP 1242-7 через динамические IP адреса по контракту на мобильный телефон с фиксированной ставкой;
- SIMATIC S7-200 с модемом SINAUT MD720-3 через динамические IP адреса по контракту на мобильный телефон с фиксированной ставкой;
- S7-1200 с CP 1242-7 через фиксированные IP адреса.
- Подключение к центру управления до 5000 станций телеконтроля через интерфейс OPC.
- Управление и диагностика станций S7-1200 и S7-200 с различными проектами STEP 7 и различными пользователями с OPC сервера с поддержкой функций управления доступом пользователей.
- Интегрированный шлюз для дистанционной диагностики станций S7-1200 с помощью STEP 7 через CP 1242-7 и Интернет, в том числе, с использованием динамических IP адресов. Эти функции доступны на любом компьютере с пакетом STEP 7 и стандартным доступом к Интернету без настройки брандмауэров и маршрутизаторов.
- GPRS связь между S7-1200 или S7-200 станциями на основе функций маршрутизации (в том числе и при использовании динамических IP адресов).
- Кодирование передаваемых данных для защиты от несанкционированного использования и шпионажа.
- Поддержка функций импорта проектов SINAUT MICRO SC.
- Построение небольших систем мониторинга и управления небольшими станциями телеуправления, расположенными на больших расстояниях друг от друга.
- Поддержка концепции энергосбережения, например, за счет дистанционного управления частотой вращения насосов на удаленных станциях.
- Мониторинг и управление стационарными объектами:
- Очистных сооружений.
- Систем очистки и распределения питьевой воды.
- Ирригационных систем
- Систем нефте- и газоснабжения.
- Сетей центрального отопления.
- Автоматизированных машин.
- Систем управления движением.
- Мониторинга зданий.
- Метеорологических станций.
- Маяков и буев.
- Ветряных электростанций.
- Солнечных электростанций.
- Экологического мониторинга оборудования.
- Интеллектуальных рекламных панелей.
- Подключение к центральной системе мониторинга и/ или управления мобильных станций:
- Железнодорожного транспорта.
- Специальных транспортных средств.
- Общественного транспорта.
- Строительных машин.
- Судов внутреннего и прибрежного плавания (см. пример системы спутникового слежения с предоставлением карты и позиционно-зависимыми функциями управления) http://support.automation.siemens.com/WW/view/de/20229805/136000)
- Регистрация данных об окружающей среде.
- Дистанционная диагностика станций SIMATIC S7-1200 с помощью STEP 7 через мобильную беспроводную сеть или Интернет.
Telecontrol Server Basic: Диагностика станций S7-1200 с динамическими или фиксированными IP адресами через Интернет и мобильную беспроводную сеть.
- Рентабельные решения для построения систем аварийной сигнализации, систем мониторинга и систем телеконтроля на базе программируемых контроллеров SIMATIC S7-1200, S7-200 и программного обеспечения человеко-машинного интерфейса с OPC интерфейсом (например, WinCC или WinCC flexible).
- Рентабельные решения для подключения предприятий, расположенных вне пределов национальных границ, с получением доступа к SIMATIC S7 через общественные APN (мобильные беспроводные Интернет-шлюзы) на основе стандартных контрактов на мобильные телефоны с фиксированной ставкой, независимо от индивидуальных операторов мобильной связи.
- Альтернативно, GPRS режим SIMATIC S7 через частные APN (Access Point Name) операторов мобильной связи для обеспечения максимальной защиты данных.
- Оптимизированные коммуникационные режимы для GPRS, сокращающие объемы данных и затраты на их передачу:
- через постоянные соединения с использованием оптимального обмена данными телеграммами специального формата;
- поддержка GPRS соединений, отвечающих необходимым требованиям.
- Поддержка возможности работы нескольких пользователей и использования нескольких проектов OPC сервером позволяет предоставлять его возможности системным интеграторам, позволяющим своим клиентам использовать собственный сервер для приложений телеуправления. Этим обеспечивается получение экономии клиентами (снижение затрат на энергию, обслуживание серверов и т.д.).
- Teleservice:
Telecontrol Server Basic предоставляет разработчикам и производителям оборудования получать глобальный доступ к S7-1200 с CP 1242-7 с помощью STEP 7. Для дистанционного выполнения операций программирования и диагностики необходимо наличие GPRS доступа к контроллеру S7 и компьютера, имеющего доступ к Интернету, с установленным пакетом STEP 7. - Возможность размещения центра управления в любой точке земного шара, благодаря использованию Интернет доступа
- Защита инвестиций, обеспечиваемая поддержкой функций миграции проектов SINAUT MICRO SC в Telecontrol Server Basic.
- Защита данных, передаваемых между станциями S7-1200/S7-200 и OPC сервером пакета Telecontrol Server Basic от несанкционированного доступа, обеспечивая применением алгоритмов кодирования информации.
- Быстрое обнаружение неисправностей, благодаря наличию четкой структуры соединений и мониторинга всех подключенных станций S7-1200 и S7-200.
- Быстрая разработка проектов с использованием готовых примеров различных приложений
http://support.automation.siemens.com/WW/view/de/20229805/136000
| Telecontrol Server Basic |
Поддерживаемые контроллеры | S7-1200 с CP1242-7
S7-200/S7-1200 с модемом MD720-3
(библиотека программных блоков включена в комплект поставки) |
Количество поддерживаемых соединений с удаленными станциями (зависит от версии программного продукта) | 8, 64, 256, 1000 или 5000 соединений |
Количество параллельно работающих проектов STEP 7 | 2000 проектов (структурное представление, разделение проектов через программируемые права пользователей) |
Количество параллельно работающих соединений STEP 7 Teleservice | 5 соединений на проект (разделение проектов через программируемые права пользователей) |
Интерфейсы OPC клиентов | |
| - Интерфейс OPC "Data Access Interface 3.0"
|
| - Синхронное и асинхронное считывание переменных
|
Интерфейсы и функции между OPC сервером и SIMATIC S7 | - Запись переменных в SIMATIC S7 в случае изменения значений OPC переменных
|
| - Передача данных SIMATIC S7 в OPC переменные (для событийно управляемого обмена данными с SIMATIC S7)
|
| - Активируемое циклическое считывание переменных с настраиваемым временем повторения циклов
|
| - Мониторинг соединений с SIMATIC S7 с синхронизацией даты и времени
|
| - Маршрутизация пакетов данных между подключенными станциями SIMATIC S7-1200 или станциями S7-200
|
| - Постоянное GPRS соединение
для связи с GPRS модемом
|
| - Временное GPRS соединение (при необходимости);
для связи с GPRS модемом. Может инициироваться с помощью текстового сообщения, автоматически отправляемого OPC сервером или отправляемого вручную с мобильного телефона.
|
| - Через Интернет доступ как сервер с общим IP адресом (рекомендуется использовать фиксированный общий Интернет адрес)
|
Операционные системы | Microsoft Windows 7 Professional
Microsoft Windows 7 Enterprise
Microsoft Windows 7 Ultimate
Microsoft Windows Server 2008 (32-разрядные) |
Диагностика | Мониторинг группы станций
Мониторинг отдельных станций
Мониторинг соединений
STEP 7 Teleservice через Интернет и маршрутизатор – только для S7-1200 |

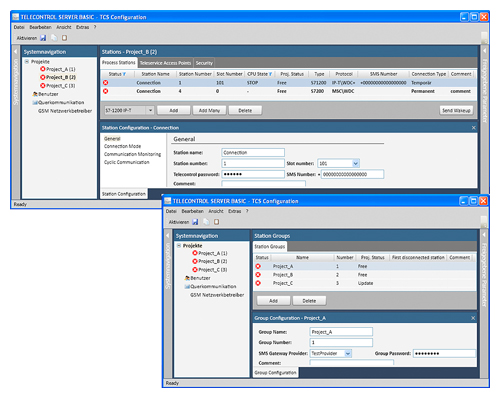

Конфигурирование | Встроенные инструментальные средства конфигурирования
Мультипроектная совместимость
Мультипользовательская совместимость с управлением доступом пользователей
Конфигурирование во время работы |
Пакет Telecontrol Server Basic включает в свой состав:
- Библиотеку программных блоков для центральных процессоров SIMATIC S7-200.
- Программное обеспечение OPC сервера для компьютерного центра управления
- для обмена данными с OPC клиентами, например, с WinCC или WinCC Flexible.
- Программное обеспечение менеджера соединений для компьютерного центра управления
- для установки защищенных GPRS соединений между S7 станциями и OPC сервером;
- для мониторинга соединений;
- для маршрутизации данных при обмене данными между ведомыми устройствами, например, между S7-1200 и S7-1200, а также между S7-200 и S7-200.
- Рекомендуемый дополнительный пакет: Alarm Control Center Micro Edition
- для оповещения обслуживающего персонала.
Сигналы тревоги, которые были получены OPC сервером пакета Telecontrol Server Basic, могут быть переданы по четырем адресам (на мобильные телефоны, факсы или принтеры).
Если получатель не отвечает на сообщение, то сообщение отправляется следующему по списку получателю и т.д.
- Подключение до 5000 станций к одному OPC серверу пакета Telecontrol Server Basic
путем подключения нескольких Telecontrol Server Basic 5000 OPC серверов к одному OPC клиенту к одному центру управления может быть подключено более 5000 станций. - Поддержка больших проектов:
- Мультипроектная совместимость: несколько проектов телеуправления STEP 7 могут быть разбиты на несколько групп. Допускается использование до 2000 групп проектов.
- Поддержка многопользовательского проектирования: одновременное выполнение операций конфигурирования несколькими пользователями
- Поддержка конфигурирования идентичных S7 станций
- Пошаговый запуск отдельных станций и их групп.
- Расширение во время работы без прерывания функционирования.
- Общее управление станциями, подключенными через частные (контракт M2M) или общественные APN.
- Доступ к переменным SIMATIC S7-1200 и S7-200 через OPC интерфейс с помощью WinCC, WinCC flexible или стандартных OPC клиентов систем управления.
- Беспроводный обмен данными между станциями S7-1200 и станциями S7-200 с использованием встроенных функций маршрутизации пакета Telecontrol Server Basic, в том числе и с использованием динамических IP адресов.
- Настраиваемые коммуникационные опции:
- Teleservice: дистанционная диагностика через Интернет с использованием STEP 7 V11 или выше;
S7-1200 GPRS Интернет соединения могут быть активированы для телесервиса как оператором машины/ завода, так и с помощью авторизованных функций вызова со стороны разработчиков/ обслуживающего персонала (если использование этой функции разрешено). - Постоянные GPRS соединения для циклического или событийно управляемого обмена данными (S7-200 и S7-1200).
- Установка GPRS соединения по запросу OPC клиента (автоматический вызов с помощью текстового сообщения) или контроллера S7-1200 (только S7-1200).
- Конфигурирование времени мониторинга и синхронизации времени S7 станций.
- Компьютер с установленным программным обеспечением Telecontrol Server Basic должен быть постоянно доступен через Интернет по фиксированному IP адресу (например, с помощью DSL) или иметь выделенную линию связи с GPRS провайдером.
Защита доступа
- Парольная защита для установки соединений со станциями SIMATIC S7-200.
- Опциональная двойная идентификация для выполнения операций диагностики с использованием функций телесервиса пакета Telecontrol Server Basic и модуля CP 1242-7.
- Защищенный механизмами кодирования обмен данными между станциями S7, Интернет и Telecontrol Server Basic.
Диагностика
- Встроенные диагностические функции для:
- Получения сигналов состояний групп в проектах с древовидной структурой.
- Определения состояний отдельных станций (диагностическая информация GSM, состояние контроллера).
- Мониторинга временных GPRS соединений.
- Вызова станций с переводом последних из режима ожидания в интерактивный режим для выполнения диагностических операций.
- STEP 7 диагностики S7-1200 через модуль CP 1242-7 (с динамическими или фиксированными IP адресами провайдера) с любого компьютера, имеющего доступ в Интернет. Соединение между станцией S7 и компьютером со STEP 7 PC устанавливается в Telecontrol Server Basic с использованием функций Teleservice.
- Установка соединения между станцией S7 и Telecontrol Server Basic может опционально инициироваться с помощью мобильного телефона (аутентификация).
Совместная работа Telecontrol Server Basic и SINAUT ST7
Telecontrol Server Basic и SINAUT ST7 используют для своей работы различные протоколы обмена данными. Это позволяет объединять Telecontrol Server Basic с SINAUT ST7 в одной SCADA системе. Такое объединение может быть выполнено на компьютере центра управления через OPC сервер пакета Telecontrol Server Basic.
Объединение SINAUT MICRO с SINAUT ST7 при использовании в центре управления WinCC
Объединение SINAUT MICRO с SINAUT ST7 при использовании в центре управления системы другого производителя
