Цифровые компактные модули AS-Interface серии K60 характеризуются оптимизированным управлением и большим удобством в обращении по сравнению с прикладными модулями. Они дают пользователю возможность сократить время на монтаж и запуск AS-Interface до 40%.
Модули AS-Interface компактной серии K60 состоят из двух частей:
Профилированные кабели AS-Interface и компактный модуль присоединены к монтажной плате. Предлагаются два вида монтажных плат
Отличительной особенностью модулей AS-Interface компактной серии является наличие контакта для подключения проводов защитного заземления. Адресация может осуществляться также в смонтированном состоянии через адресующую розетку, встроенную в компактный модуль.
Эти компактные модули содержат коммуникационную электронику и стандартные разъемы M12 для входов и выходов. Через стандартные штепсельные разъемы M12 к компактному модулю можно легко и надежно подключить до четырех датчиков и четырех исполнительных устройств.
Монтажная плата и компактный модуль соединены друг с другом одним винтом, который одновременно создает необходимый контакт с кабелем AS-Interface методом прорезания изоляции.
Эти модули имеют восемь цифровых входов, которые могут быть подключены через штепсельные разъемы M12.
Для обработки всех восьми входов эти модули нуждаются в двух адресах AS-Interface. Эти адреса могут быть здесь назначены таким же образом, как для компактного модуля через двойную адресующую розетку.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 39391 | 3RK1100-1CQ00-0AA3 | as-интерфейс компактный модуль ip67 цифр., 4a 4 x 1 цифровые выходы, 2a, dc 24v 4 x m12 стандартные гнезда для подключения выходов. монтажная плата 3rk19010ca0 заказывается отдельно | 0.204 | Заказать |
| 90851 | 3RK1200-0CQ00-0AA3 | as-i компактный модуль k60, цифр., 4i, ip67 4 x 1 вход, 200ma max., pnp 2 x m12 стандартные гнезда 2 x m12 гнезда y-ii. монтажная плата 3rk19010ca00 заказывается отдельно | 0.204 | Заказать |
| 90852 | 3RK1200-0CQ05-0AA3 | as interface comp. module k60, digital, 4i, ip67, 4 x 1 input, max. 200 ma, pnp, 4 x m12 standard socket y-ii allocation atex ex ii 3d t60 c ip65x observe special conditions for safe operation: suitable prot. measures against mechanical damage required. details see operating instructions order mount. plate 3rk19010ca00 separately | 0.204 | Заказать |
| 90853 | 3RK1200-0DQ00-0AA3 | as-i компактный модуль. k60, цифр., 8i, ip67 8 x 1 входа, 200ma max., pnp 4 x m12 стандарт. гнездо 4 x m12 гнездо y-ii монтажная плата 3rk19010ca00 заказывается отдельно | 0.195 | Заказать |
| 39565 | 3RK1400-1CQ00-0AA3 | as-i компактный модуль. ip67, цифр., 4входа 4выхода, 4 x 1 входа, 200ma max., pnp 4 x 1 выхода, 2a, dc 24v 8 x m12 стандартных гнезд для подключения входов/выходов, монт. плата 3rk19010ca00 заказывается отдельно | 0.209 | Заказать |
| 91010 | 3RK1400-1DQ00-0AA3 | sirius net, компактный модуль 4входа 4выхода, as-i, 4 цифровых входа 200ma, pnp, y-ii, 4 цифр. вых. 4a, pnp, y-ii, m12 вставной разъем ip67 | 0.209 | Заказать |
| 91011 | 3RK1400-1DQ01-0AA3 | sirius net, компактный модуль 4входа 4выхода, as-i, 4 цифровых входа 200ma, pnp, y-ii, 4 цифр. вых. 4a, pnp, y-ii, m12 вставной разъем ip67 | 0.208 | Заказать |
| 91012 | 3RK1400-1DQ02-0AA3 | sirius net, компактный модуль 4входа 4выхода, as-i, 4 цифровых входа 200ma, pnp, y-ii, 4 цифр. вых. 4a, pnp, y-ii, m12 вставной разъем ip67 | 0.205 | Заказать |
| 39567 | 3RK1400-1DQ03-0AA3 | sirius net, компактный модуль 4входа 4выхода, as-i, 4 цифровых входа 200ma, pnp, y-ii, 4 цифр. вых. 4a, pnp, y-ii, m12 вставной разъем ip67 | 0.207 | Заказать |

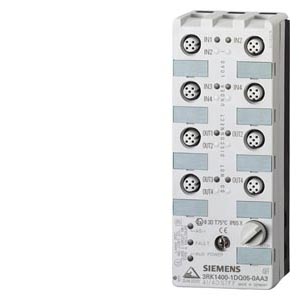

| 39568 | 3RK1400-1DQ05-0AA3 | as interface comp. module k60, digital, 4i/4o, ip67, 4 x 1 input, max. 200 ma, pnp, 4 x 1 output, 2 a, 24 v dc 8 x m12 standard socket y-ii allocation atex ex ii 3d t75 c ip65x observe special conditions for safe operation: suitable prot. measures against mechanical damage required. details see operating instructions mounting plate 3rk19010ca00 | 0.209 | Заказать |
| 39569 | 3RK1400-1MQ00-0AA3 | as-i компактный модуль. k60, цифр., 4входа 2выхода, ip67, 4 x 1 входа, 200ma max., pnp 2 x 1 выхода, 2a, dc 24v 3 x m12 стандартных гнезда, 3 x m12 гнезда y-ii. монтажная плата 3rk19010ca00 заказывается отдельно | 0.206 | Заказать |
| 39579 | 3RK1408-8SQ00-0AA3 | as-i data coupler k60, ip67, digital, 4di/4do virtual, модуль uses 2 addresses mounting plate must be ordeкрасн. separately | 0.2 | Заказать |
| 91027 | 3RK1901-0CA00 | as-интерфейс. монтажная плата для настенного монтажа компактного модуля к60. для as-i кабеля (желтый) и as-i кабеля 24v (черн.) | 0.065 | Заказать |
| 91028 | 3RK1901-0CB01 | as-interface mounting plate k60 for compact module k60, mount. on rail without adapter for 2 ribbon cable, as-interface cable (yellow) and as-interface cable 24 v (black) | 0.095 | Заказать |
| 91032 | 3RK1901-1KA00 | as-интерфейс, крышка-заглушка m12, для модулей ip 67, упаковка=10 шт. | 0.1 | Заказать |
| 91033 | 3RK1901-1KA01 | принадлежности as-интерфейса колпачок винта m12 для модуля ip67 исполнение с защитой от манипуляций в упаковке 10 | 0.1 | Заказать |
| 91044 | 3RK1902-0AR00 | комплект сальника для монтажной платы для заделки корпуса, в случае одностороннего входа трапецеидального кабеля | 0.1 | Заказать |
| 91204 | 3RK2200-0DQ00-0AA3 | as-интерфейс компактный модуль k60 a/b-slave, цифровой, 8e, ip67 8 x 1 вход 8 x m12 гнездо с y-ii-распределением монтажная плата 3rk1901-0ca00 или 3rk1901-0cb00 заказывается отдельно | 0.191 | Заказать |
| 39760 | 3RK2200-1DQ00-1AA3 | as-interface comp. модуль k60, a/b slave, digital, 8e, ip 67, 8 x 1 input 8 x m12 sock. c y-ii assignm. sensor supply от u_aux max. total 2a mounting plate 3rk1901-0ca00 or order 3rk1901-0cb01 separately | 0.191 | Заказать |
| 91207 | 3RK2400-1DQ00-0AA3 | as-i компактн.модуль k60, ip67, a/b-slave (spec 3.0), digital, 4di/4do, 4x input для sensor (mechan., 2-wire, 3-wire), pnp, sensor supply от u_asi max. total 200ma; 4 x output output supply dc 24v; 8 x m12-socket y-ii-assignment; mounting plate 3rk19010ca00 до be ordeкрасн. separately | 0.212 | Заказать |
| 91208 | 3RK2400-1DQ00-1AA3 | as-i компактн.модуль k60, ip67, a/b-slave (spec 3.0), digital, 4di/4do, 4x input для sensor (mechan., 2-wire, 3-wire), pnp, sensor supply от dc24v max. total 200ma; 4 x output output supply dc 24v; 8 x m12-socket y-ii-assignment; mounting plate 3rk19010ca00 до be ordeкрасн. separately | 0.212 | Заказать |
| 91210 | 3RK2400-1FQ03-0AA3 | as-интерфейс компактный модуль. k60 цифр., 4i/3o, ip67 4 x 1 вход, 200ma max., pnp 3 x 1 выход, 2a, dc 24v 4 x m12 стандарт гнездо 4 x m12 гнездо m. y-ii исполн. монтажная плата 3rk19010ca00 заказывается отдельно | 0.212 | Заказать |
| 91212 | 3RK2400-1HQ00-0AA3 | as-интерфейс компактный модуль k60 a/b-slave, цифр., 8e/2a, ip67 3 x 2 e / 2 x 1e/1a, dc 24v 8 x m12-гнезда специально для датчиков/исп. с функцией диагностики. монт.пл. 3rk1901-0ca00 или 3rk1901-0cb00 заказывается отдельно | 0.21 | Заказать |
