SIMATIC IPC847C производства Siemens

SIMATIC Rack PC 847C предоставляет высокую производительность и гибкость встраиваемых в 19" рэк PC для применения  в машиностроении, управлении процессами и может быть использован для:

• Систем измерений, регулирования и управления в технологических процессах
• Визуализации процесса производства
• Обработки изображений в системах контроля качества
• Управление сбором данных и управление данными

SIMATIC IPC847C имеет маркировку СЕ для применения в промышленности.

SIMATIC Rack IPC могут быть заказаны одновременно с WinCC flexible или WinCC как SIMATIC HMI packages с привлекательными ценами.

Максимальная компактность и пригодность использования при 24-часовой работе в промышленных условиях

• Максимальная производительность процессора (в максимальной конфигурации) при температуре внешней среды до 50 °C
• Новый дизайн для передней панели с поверхностью покрытой защитной от грязи пленкой
• Полностью металлический корпус с высокой степенью защиты от электромагнитных помех для использования в промышленных условиях
• Пригоден для установки в шкафы управления небольшого объема глубиной до 500 мм
• Защита от пыли благодаря концепции повышенного давления внутри корпуса создаваемого вентиляторами с фильтрами на передней панели
• Специальные крепления жесткого диска и плат для защиты от вибрации и ударных нагрузок

Возросшая производительность

• Новые процессоры 2010 Intel® Core™ – с технологиями Turbo-Boost, Hyper-Threading и Virtualization
• Интегрированные в процессор контроллеры памяти и графики для повышения производительности системы
• Максимальная производительность (набор микросхем Intel QM57 Express, память DDR3 с поддержкой технологии Dual Channel)
• Высокоскоростные интерфейсы (жесткий диск Serial ATA, два интерфейса Gigabit Ethernet)

Минимизация простоев благодаря возросшей надежности системы

• Надежная работа 24 часа в день (высокий MTBF, изменяемая скорость работы вентиляторов)
• Эффективная самодиагностика (диоды на передней панели для Ethernet и PROFIBUS, индикация температуры, сторожевого таймера, работы вентилятора и жесткого диска в конфигурациях RAID1/5,  SIMATIC PC DiagMonitor)
• Высокая надежность хранения данных благодаря RAID1 или RAID5
• Быстрая идентификация сбоя в работе жесткого диска для его замены (благодаря светодиодам в RAID конфигурациях)
• "Горячая замена" с помощью сменного фрейма в RAID конфигурации (замена жесткого диска во время работы)
• Твердотельные диски (SSD) и память ECC (опционально)
• Резервированный блок питания с возможностью "горячей замены" (замена блока питания во время работы системы)
• Защита мобильных компонент на передней панели (например USB с лицензиями) от несанкционированного доступа посредством закрываемой замком дверцы
• Заблокированный доступ к вентилятору: фильтр и вентилятор могут быть заменены только в случае открытой дверцы
• Крышка корпуса компьютера может быть открыта только если открыта передняя дверца
• Удобство обслуживания (модиификация, сервис)

Снижение затрат благодаря защите инвестиций

• Доступность в течении 3 ... 5 лет, гарантированная доступность запасных частей в течении 5 лет
• Системные тесты с другими компонентами SIMATIC
• Сертификаты для продаж во всем мире (cULus)
• Поддержка устаревших интерфейсов (PS/2, COM, LPT)
• Совместимость по установочным размерам с более старыми моделями
• Поддержка и сервис по всему миру

Снижение затрат благодаря экономии времени на ввод в эксплуатацию и сервис

• Высокая гибкость использования и расширяемость благодаря встроенным интерфейсам и 11 слотам (PCI и PCI-Express)
• Установленная и активированная операционная система
• Быстрое восстановление жесткого диска к состоянию поставки благодаря диску восстановления DVD
• Низкий уровень шума благодаря контролируемой работе вентилятора
• Возможность использования как в качестве промышленной рабочей станции, так и сервера
• Интерфейсы PROFIBUS или PROFINET и встроенный контроллер RAID1/5 (опционально)
• 2 x LAN 10/100/1000 Мбит/с интерфейса (Gbit LAN с функцией teaming)
• Гибкие возможности инсталляции - как на телескопических рельсах в стойке, так и вертикально (Tower)

¹⁾ Применимо для отдельных версий LINUX в соответствии с спецификацией Siemens "Suitable for LINUX", смотрите http://www.siemens.de/simatic-pc/geeignet-fuer-linux (LINUX is a trademark of Linus Torvald).

²⁾ Встроенный контроллер SATA RAID на наборе микросхем Intel ICH7R

³⁾ Замечания по оперативной памяти:

При использовании более чем 4 ГБ требуется 64-битная операционная система. В конфигурациях памяти менее 4 ГБ, доступная память может уменьшиться до 3.5 ГБ или менее (с 32-битной операционной системы) и в конфигурациях с 8 ГБ, доступная память может уменьшиться до 7.5 ГБ или менее.

Замечание относительно лицензий операционной системы на SIMATIC PC

Лицензия на поставляемую с SIMATIC PC операционную систему действительна только при установке на эти компьютеры. Установка на компьютеры SIMATIC производится в соответствии с правилами лицензирования Microsoft для OEM производителей.

Основной дизайн

• Металлический 19" корпус (4 HU) для обеспечения электромагнитной совместимости и высокой стойкости к механическим воздействиям
• Подготовлен для установки на телескопические направляющие
• Возможна горизонтальная и вертикальная установка, может быть использован как промышленный tower PC с использованием дополнительного аксессуара.
• Запираемая дверца на фронтальной панели для предотвращения доступа к дисководам, элементам управления (Reset, Power), USB интерфейсу, вентилятору и воздушному фильтру
• Держатель карт PCI для надежной работы модулей PC в случае вибрации и ударных воздействий
• Крышка корпуса открывается одним винтом, после чего могут быть заменены компоненты PC (например платы PC или HDD)
• Замена фронтального вентилятора и фильтра пыли без инструментов
• Защита от пыли посредством создания повышенного давления внутри корпуса с помощью вентилятора с фильтром от пыли
• 6 слотов для установки приводов
  • спереди: 1 x 3.5"; 3 x 5.25" или 1 x 3.5"; 1 x 5.25"; 3 x HDD фрейм горячей замены (низкий профиль)
  • внутри: 2 x 3.5" (в опционных фиксаторах для защиты от вибрации или без них)
• Встроенный графический контроллер, Intel GMA HD интегрированный в процессор, разрешение до 2048 x 1536 пикселей, 60 Гц, 16-битный цвет
• Интерфейсы:
  • 2 x интерфейса LAN 10/100/1000 Мбит/с Ethernet (RJ45, поддержка функции Teaming)
  • 4 x интерфейса USB 2.0 сзади, 2 x USB 2.0 спереди (один из которых может быть использован при закрытой дверце), 1 x внутренний, например для носителя с лицензиями программного обеспечения
  • 2 x PS/2, COM1, COM2, LPT1, DVI-I
• 11 свободных слота для расширения системы (все формата long):
  • 7 x PCI
  • 1 x PCI-Express x16
  • 3 x PCI-Express x4

Версии дизайна

• Процессор:
  • Intel Core i7-610E (2C/4T, 2.53 GHz, 4 MB cache, Turbo Boost, VT-d, EM64T)
  • Intel Core i5-520E (2C/4T, 2.4 GHz, 3 MB cache, Turbo Boost, VT-d, EM64T)
  • Intel Core i3-330E (2C/4T, 2.13 GHz, 3 MB cache, EM64T)
• Конфигурация основной памяти
  • от 1 ГБ до 8 ГБ, DDR3 1066 SDRAM (конфигурируемая как dual channel для наивысшей производительности начиная от 2 ГБ и выше)
  • возможность использования памяти ECC
    Замечания касающиеся памяти:
    Для использования памяти более 4 ГБ, требуется 64-битная операционная система. В конфигурации 4 ГБ, доступная память может быть ограничена 3.5 ГБ или менее (с 32-битными операционными системами) и в конфигурации 8 ГБ, доступная память может быть ограничена 7.5 ГБ или менее.
• Встроенные интерфейсы:
  • PROFIBUS/MPI, CP5611-совместимые или PROFINET, 3 x RJ45, CP16116-совместимые
• Сетевые модули в 8-ми свободных слотах (7 x PCI, 1 x PCI-Express x16)
• Расширение графики:
  • PCI-Express графическая карта x16, (с поддержкой двух мониторов: 2 x VGA или 2 x DVI-D адаптером), 256 МБ, разрешение до 2048 x 1536 пикселей, 75 Гц, 32-бит цветов
  • Адаптер для кабеля (DVI-I в VGA) для встроенного графического интерфейса (1 x VGA) для подключения моитора с аналоговым входом
• Привода:
• Жесткие диски SATA 3.5" с технологией NCQ или твердотельный диск SATA 2.5":
  • Внутренний монтаж для постоянного использования:
  • 1x 250 ГБ HDD
  • 1x 32 ГБ SSD
  • Внутренний монтаж с поддержкой защиты жесткого диска от вибрации и удара или в снимаемом фрэйме на передней панели (горячая замена в конфигурации RAID 1/5):
  • 1 x 250 ГБ
  • 1 x or 2 x 500 ГБ
  • RAID1, 500 ГБ (2 x 500 ГБ), встроенный контроллер RAID
  • RAID5, 1 TB (3 x 500 GB), встроенный контроллер RAID
  • 1x 32 GB SSD спереди в заменяемом фрейме
• Оптические привода: DVD-ROM или DVD±/-R/RW
• Блок питания:
  • Резервированный 100 ... 240 В AC, 50 ... 60 Гц
  • Зависимый от страны кабель питания
• Установленные операцйионные систеемы:
  • Windows XP Professional Multi-Language, 32-bit
  • Windows 7 Ultimate Multi-Language, 32-bit
  • Windows Server 2008 Standard Edition incl. 5 Client Multi-Language, 32-bit
• SIMATIC PC DiagMonitor¹⁾
• SIMATIC PC/PG Image Creator ¹⁾

¹⁾ Дпльнейшую информацию смотрите в разделе "Expansion components".

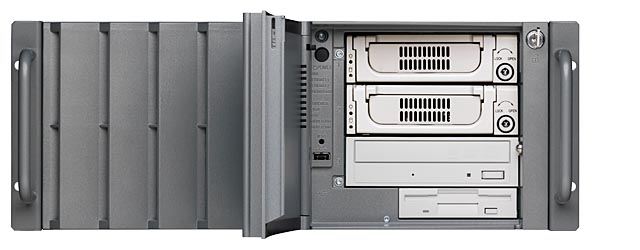

Вид спереди на SIMATIC Rack IPC847C, с открытой передней дверцей

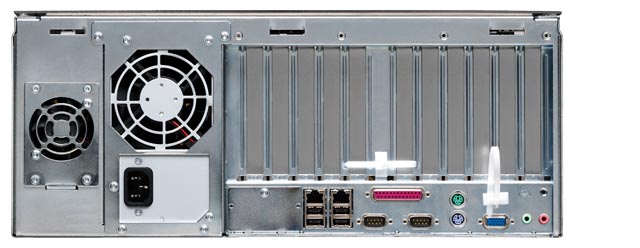

Вид сзади на SIMATIC IPC847C

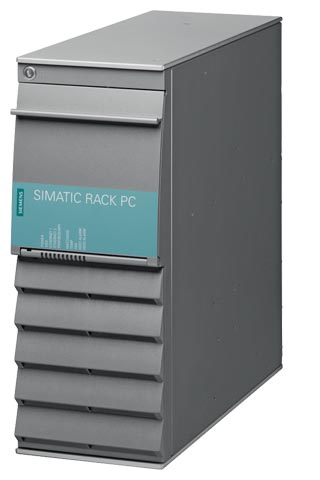

Набор Tower Kit для установки компьютера в вертикальном положении может быть заказан отдельно как аксессуар.
Смотрите "Ordering data for accessories".

Многоядерная технология

Благодаря использованию двух процессорных ядер с поддержкой многопоточности (HT), процессоры Core i идеально подходят для программ использующих многозадачность и много программных потоков. Более чем одно приложение - такие как визуализация с высокими требованиями к графике или программы выполняющие интенсивные вычисления - могут выполняться в одно время не увеличивая время реакции системы.
Благодаря технологии экономии энергии в двойном ядре, процессоры Core i работают даже при температуре внешней среды 50 °C.
Компьютеры SIMATIC Rack PC 847C сконфигурированы для работы с процессорами Core i и операционными системами  Microsoft Windows и предлагают большую производительность и лучшую многозадачность в промышленных условиях.

Мультидисплейная технология

Мультидисплейная технология с современными функциями для работы с несколькими экранами дает повышенную функциональность. Компьютеры SIMATIC Rack PC 847C с опционной графической картой с двумя графическими портами  (PCI Express x16) оптимизированными для работы в промышленности с двумя дисплеями. Поддерживаются следующие режимы работы с  двумя дисплеями: Native DualView, Span desktop, Big desktop, Clone.

Возможные коннекции: 2 x VGA или 2 x DVI

Функции мониторинга

Интегрированные и конфигурируемые функции контроля (выполнения программы (watchdog), температуры, работы вентиляторов)

Расширенная диагностика и посылка сообщений по Ethernet, e-mail, SMS и прямая передача данных в программное обеспечение SIMATIC через OPC и сохранение событий (опция SIMATIC PC DiagMonitor):

• Счетчик наработанных часов
• Состояние жесткого диска, в том числе и для конфигурации RAID
• Состояние системы
• Автоматическая запись всех сообщений в файл
• Опции для централизованного мониторинга SIMATIC PC по сети

Встроенный контроллер RAID

RAID1 для автоматического дублирования информации на двух SATA жестких дисках, или RAID5 для оптимизированной работы с высокой степенью защиты от сбоев на трех SATA жестких дисках.

• Ethernet
  Два встроенных порта Ethernet (10/100/1000 Mbit/s) могут быть использованы для IT коммуникаций  и для обмена данными с программируемыми контроллерами такими как SIMATIC S7 (с программным обеспечением “SOFTNET S7”).
• PROFIBUS
  Опциональный интерфейс Profibus (12 Mbit/s) может быть использован для соединения с распределенными полевыми устройствами или для связи с SIMATIC S7 (с программным обеспечением “SOFTNET for PROFIBUS”).
• PROFINET
  Опциональный интерфейс PROFINET может быть использован для соединения с распределенными полевыми устройствами или для связи с SIMATIC S7.
• Дополнительные интерфейсы
  Для подсоединения других устройств доступны 8 или 11 свободных слотов для дополнительных модулей PCI, а также 6 интерфейсов USB 2.0, два последовательных и один параллельный порты.

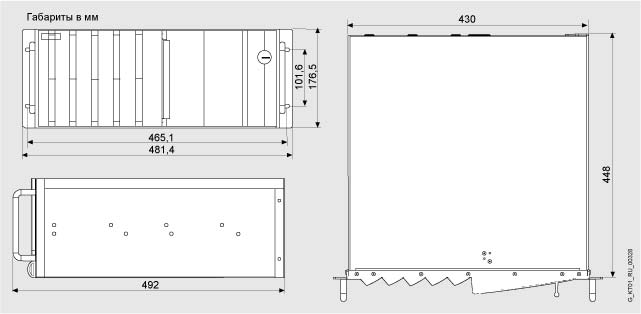

Крепежные винты выдвижных полозьев не должны входить в корпус более чем на 5 мм.

Корпус уже готов для следующих выдвижных полозьев:

• Rittal: тип 3659.180 для шкафов глубиной 600 мм / тип RP 3659.190 для шкафов 800 мм
• Schroff: тип 20110-072

Дальнейшая информация может быть найдена в интернете:

http://www.siemens.com/simatic-pc
