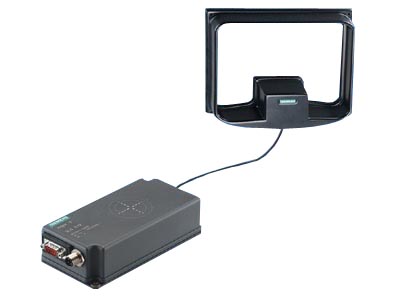

SLG D11 ANT D5 производства Siemens

Индуктивный интерфейс с MDS

Отдельная антенна

Частота передачи (энергия/данные)

13,56 МГц, ISO/IEC 15693

Поддерживаемые накопители данных / транспондеры

для интеллектуальных ярлыков (SmartLabels) на основе стандарта ISO/IEC 15693
напр.: I Code, Tag-it

Возможность одновременной работы с несколькими MDS

да, ок. 20 накопителей данных/с

Расстояние записи/чтения, макс. 1)

300 мм, см. эксплуатационные данные MDS

Длина кабеля антенны

3,5 м

Последовательный интерфейс

RS 232 с ПК/системой автоматизации
RS422 по запросу

макс. длина кабеля при 24 В пост. тока

30 м с RS232

Штекер

9-контактный сверхминиатюрный штекер (штифт)

Скорость передачи

от 1200 Бод до 38,4 кБод (настраивается)

Процедура/достоверность передачи данных

двоичная/CRC16

Функции программного обеспечения

• программирование

Библиотека языка C для ПК с Windows 9x/2000 и NT

• команды

Чтение данных из MDS, запись данных на MDS, права доступа, работа с несколькими MDS одновременно и т.д.

Питающее напряжение, номинальное значение / допустимый диапазон

через 4-контактный штекер устройства M12(IP65)
24 В пост. тока / от 20 до 30 В пост. тока

Потребление тока
(при комнатной температуре)

• кратковременный ток включения

до 2,8 A/50 мс

• работа

тип. 0,9 A

Корпус

• размеры (в мм)

- для антенн (Д x Ш x В)

340 x 325 x 38

- для электроники (Д x Ш x В)

160 x 80 x 40 (без штекера)

• цвет антенны/корпуса SLG

черный/антрацит

• материал антенны/корпуса SLG

Пластмасса ASA/пластмасса PA 12

Штекер антенны (вставляется на SLG)

Штекер TNC

Род защиты по EN 60529, корпус/антенна (передняя сторона)

IP 65

Удар по EN 60721-3-7, класс 7M2
общий спектр реакции на удар тип II

30 g

Вибрации по EN 60721-3-7, класс 7M2

1 g (от 9 до 200 Гц), 1,5 g (от 9 до 500 Гц),

Крепление корпуса

2 винта M5

Крепление антенны

4 винта M5

Температура окружающей среды

• во время эксплуатации

от -25 до +70 °C

• при транспортировке и хранении

от -25 до +70 °C

Вес

• основное устройство

ок. 0,6 кг

• антенна

ок. 1 кг
