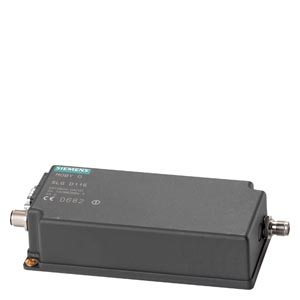

Базовый блок SLG D11/SLG D11S для антены ANT D2 и ANT D5 производства Siemens

Индуктивный интерфейс с MDS

Отдельная антенна ANT D2 or ANT D5

Частота передачи (энергия/данные)

13.56 МГц, ISO/IEC 15693

Поддерживаемые накопители данных / транспондеры

для интеллектуальных ярлыков (SmartLabels) на основе стандарта ISO/IEC 15693
напр.: I Code, Tag-it

Возможность одновременной работы с несколькими MDS

Да, ок. 20 накопителей данных/с

Нет

Расстояние записи/чтения, макс. ¹⁾

см. эксплуатационные данные MDS

Длина кабеля антенны

• ANT D2

3.3 м

• ANT D5

3.6 м

Transmit power

• ANT D2

макс. 4 В

• ANT D5

1 В

Последовательный интерфейс

RS232 с ПК/PLC

RS422 to ASM 452, ASM 456, ASM 473, ASM 475, RF170C, RF180C

Коммуникации

с ПК или контроллерами других производителей

с коммуникационными процессорами для SIMATIC S7 и PROFIBUS DP-V1/PROFINET

Макс. длина кабеля при 24 В пост. тока

30 м

300 м

Штекер

9-контактный миниатюрный разъем (pin)

Скорость передачи

1200 Бод до 38.4 кБод (настраивается)

До  38.4 кБод

Процедура/достоверность передачи данных

двоичная с CRC 16

3964R протокол

Функции программного обеспечения

• Программирование

Библиотека языка C для ПК с Windows 9x/2000 , NT и XP

FB/FC45 для S7

• Команды

Чтение данных из MDS, запись данных на MDS, права доступа, работа с несколькими MDS одновременно и т.д.

Чтение данных из MDS,запись данных на MDS

Питающее напряжение, номинальное значение / допустимый диапазон

через 4-контактный штекер устройства M12(IP65)
24 В пост. тока / от 20 до 30 В пост. тока

Потребление тока
(при комнатной температуре)

• Кратковременный ток включения

До 600 мA/50 мс

• Работа

тип. 150 мА

Корпус

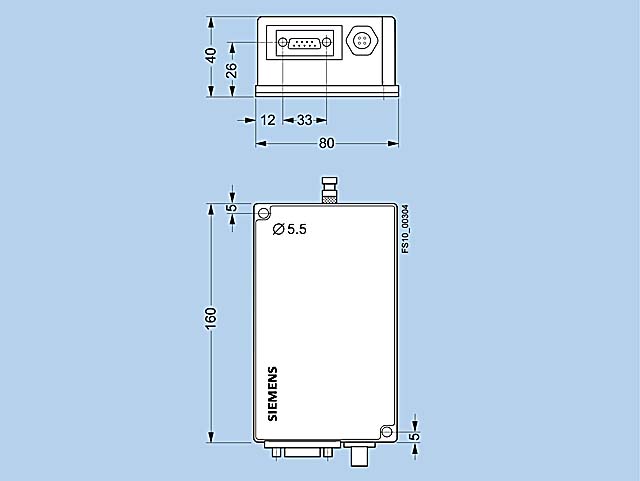

• Размеры (в мм)

• Для антенны  ANT D2

75 x 75 x 40

• Для антенны  ANT D5

340 x 325 x 38

• Для основного устройства

160 x 80 x 40 (без штекера)

• Цвет антенны/корпуса SLG

Черный/антрацит

• Материал антенны/корпуса SLG

Пластмасса ASA/пластмасса PA 12

Штекер антенны (вставляется на SLG)

Штекер TNC

Род защиты по EN 60529, корпус/антенна (передняя сторона)

IP65

Удар по EN 60721-3-7, класс 7M2
общий спектр реакции на удар тип II

30 г

Вибрации по EN 60721-3-7, класс 7M2

1 г (от 9 до 200 Гц), 1,5 г (от 9 до 500 Гц),

Крепление корпуса

2 винта M5

Крепление антенны

• ANT D2

2 винта M5

• ANT D5

4 винта M5

Диапазон температур

• Работа

-25 ... +55 °C

• Перевозка и хранение

-25 ... +70 °C

MTBF

• Reader

200000 h

• Антенна ANT D2

2 x 10⁷ h

• Антенна  ANT D5

300000 h

Вес

• Основное устройство

около  0.6 кг

• Антенна ANT D2

260 г

• Антенна ANT D5

около. 1 кг

Индуктивный интерфейс с MDS

13.56 Мгц

13.56 Мгц

Расстояние записи/чтения, макс.

См. поле данных

Интерфейс к SLG D10/SLG D10S

• Подключение разъема

TNC

TNC

• Длина кабеля антенны


3.3 м (подключаем с обоих сторон)

3.6 м (вставляется в SLG)

Размеры антенны в мм

75 x 75 x 40

340 x 325 x 38 (without range adjustment kit)

Цвет антенны

Антрацит

Черный

Материал антенны

Пластик  PA 12

Пластик  ASA

Степень защиты в соответствии с  EN 60529

IP65

Удар по EN 60721-3-7, класс 7M2
общий спектр реакции на удар тип II

50 г

30 г

Вибрации по EN 60721-3-7, класс 7M2

10 г

1 г (от 9 до 200 Гц), 1,5 г (от 9 до 500 Гц)

Крепление антенны

2 винта M5

4 винта M5

Монтаж непосредственно на металлические поверхности

разрешен

только с набором настройки диапазона

Диапазон температур

• Работа

-20 °C ...+70 °C

- 20 ... + 55 °C

• Хранение и перевозка

-25 °C ...+85 °C

- 25 ... + 70 °C

MTBF

2 x 10⁷ h

300000 h

Вес

260 г

1.0 кг
