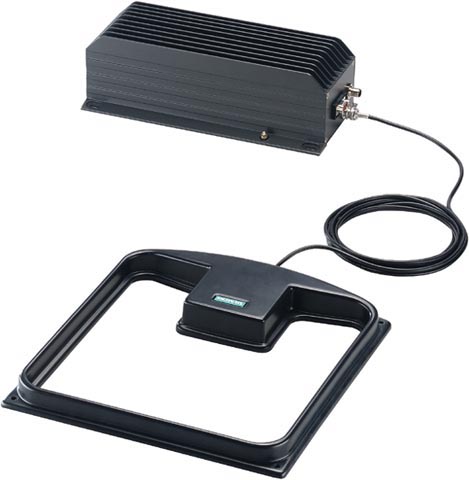

SLG D10 ANT D5 производства Siemens

Индуктивный интерфейс с модулями памяти (MDS)

Отдельная антенна

Частота передачи
(энергии/данных)

13,56 МГц, ISO/IEC 15693

Поддерживаемый накопитель данных / транспондер

для интеллектуальных ярлыков (SmartLabels) на основе стандарта ISO/IEC 15693, напр., I Code, Tag-it

Возможность одновременной работы с несколькими MDS

да, ок. 20 накопителей данных/с

да, с середины 2003 г.

Расстояние записи/чтения, макс. 1)

600 мм, см. эксплуатационные данные MDS

Длина кабеля антенны

3,5 м

Последовательный интерфейс

RS 232 с ПК/системой автоматизации

RS422 с ASM 452, ASM 473, ASM 475

макс. длина кабеля
при 24 В пост. тока

30 м

300 м

Штекер

9-контактный сверхминиатюрный (штифт)

Скорость передачи

от 1200 Бод до 115,2 кБод (настраивается)

до 115,2 кБод (в зависимости от ASM)

Процедура

двоичная

Протокол 3964R

Функции программного обеспечения

• программирование

Библиотека языка C для ПК с Windows 9x/2000 и NT

FC45 для S7

• команды

Чтение данных из MDS, запись данных на MDS, права доступа, работа с несколькими MDS одновременно и т.д.

Чтение данных из MDS, запись данных на MDS

Питающее напряжение, номинальное значение / допустимый диапазон

через 4-контактный штекер устройства M12(IP65), 24 В пост. тока / от 20 до 30 В пост. тока

Потребление тока

(при комнатной температуре)

• кратковременный ток включения

до 2,8 A/50 мс

• работа

тип. 0,9 A

Корпус

• размеры (в мм)

• для антенной головки

340 x 325 x 38

• для электроники без штекера

320 x 145 x 100

• цвет

черный/антрацит

• материал

Пластмасса ASA/алюминий

Род защиты по EN 60529, корпус/антенна (передняя сторона)

IP 65/IP 65

Удар по EN 60721-3-7,

30 g,класс 7M2

Вибрации по EN 60721-3-7

1,5 g (от 200 до 500 Гц), класс 7M2

Крепление корпуса

4 винта M6

Крепление антенны

4 винта M5

Температура окружающей среды

• во время эксплуатации

от –20 до +55 °C

Вес

• основное устройство

3,5 кг

• антенна

1 кг
