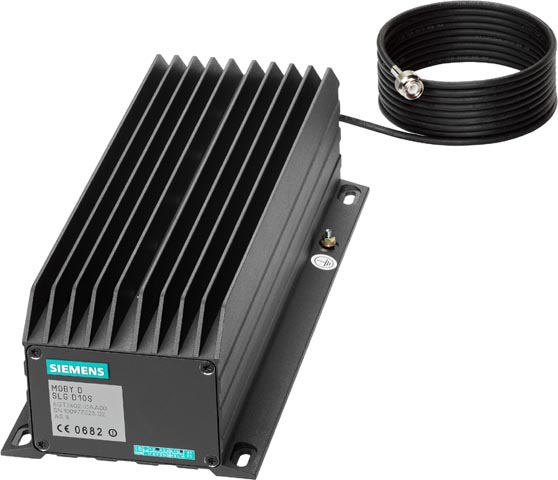

Основные устройства SLG D10 / SLG D10S являются устройствами чтения/записи верхнего диапазона производительности и могут работать совместно с антеннами ANT D5 и ANT D6.
Устройства чтения/записи имеют встроенный последовательный интерфейс RS 232 для подключения к ПК/ПЛК или RS 422 интерфейс, который позволяет организовать связь через интерфейсные модули ASM 452, ASM 473 или ASM 475 с SIMATIC S7 или PROFIBUS.
Подключаемые переключатели и антенны:
Антенный переключатель дает возможность нескольким антеннам или воротам работать только с одним устройством чтения/записи (SLG D10 / SLG D10S).
Антенна универсального применения для верхнего диапазона производительности, сконструирована для применения в складских помещениях, логистике и распределении. Высокая степень защиты (IP65) позволяет использовать антенны в условиях жестких промышленных условий.
Антенна для верхнего диапазона производительности, сконструирована для применения в складских помещениях, логистике и распределении. Она может быть использована в тех случаях, когда требуется высокая скорость передачи совместно с большим расстоянием чтения/записи.
SLG D10 ANT D5 | SLG D10S ANT D5 | |
|---|---|---|
Индуктивный интерфейс с MDS | Отдельная антенна | |
Частота передачи (энергия/данные) | 13.6 МГц, ISO/IEC 15693 | |
Поддерживаемые накопители данных / транспондеры | для интеллектуальных ярлыков (SmartLabels) на основе стандарта ISO/IEC 15693, напр., I Code, Tag-it | |
Возможность одновременной работы с несколькими MDS | да, ок. 20 накопителей данных/с | Да, скоро будет доступен |
Расстояние записи/чтения, макс. 1) | 600 мм, см. эксплуатационные данные MDS | |
Длина кабеля антенны | 3.5 м | |
Мощность передачи | 4 Вт | |
Длина кабеля антенны | RS 232 с ПК/системой автоматизации | RS422 с ASM 452, ASM 473, ASM 475 |
макс. длина кабеля при 24 В пост. тока | 30 м | 300 m |
Штекер | 9-контактный сверхминиатюрный (штифт) | |
Скорость передачи | от 1200 Бод до 115,2 кБод (настраивается) | до 115,2 кБод (зависит от ASM) |
Процедура/достоверность передачи данных | Binary, CRC16 | протокол 3964R |
Функции программного обеспечения |
| |
| Библиотека языка C для ПК с Windows 9x/2000 и NT | FC45 для S7 |
| Чтение данных из MDS, запись данных на MDS, права доступа, работа с несколькими MDS одновременно и т.д. | Чтение данных из MDS, запись данных на MDS |
Питающее напряжение, номинальное значение / допустимый диапазон | через 4-контактный штекер устройства M12(IP65), 24 В пост. тока / от 20 до 30 В пост. тока | |
Потребление тока |
| |
(при комнатной температуре) |
| |
| до 2,8 A/50 мс | |
| ок. 0.9 A | |
Корпус |
| |
|
| |
| 340 x 325 x 38 | |
| 320 x 145 x 100 | |
| черный/антрацит | |
| Пластмасса ASA/алюминий | |
Род защиты по EN 60529, корпус/антенна (передняя сторона) | IP65/IP65 | |
Удар по EN 60721-3-7 | 30 g,класс 7M2 | |
Вибрации по EN 60721-3-7 | 1,5 g (от 200 до 500 Гц), класс 7M2 | |
Крепление корпуса | 4 винта M6 | |
Крепление антенны | 4 винта M6 | |
Температура окружающей среды |
| |
| от -20 дo +55 °C | |
Вес |
| |
| 3.5 кг | |
| 1 кг | |
1) Чтобы обеспечить оптимальные эксплуатационные характеристики также и в металлическом окружении, антенна настраивается с рабочей стороны на расстоянии 100 мм от металла (см. набор расстояний).
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 114618 | 6GT2080-2AA20 | rfid systems software & documentation on dvd, fb/fc for simatic, rfid pc libraries, rfid tools | 0.2 | Заказать |
| 114624 | 6GT2090-4AN50 | rfid systems connec. cable asm - reader w/o connector, packed separat. pur, cmg, trailing, 50 m | 5 | Заказать |
| 66586 | 6GT2090-4AT12 | rfid systems connec. cable asm - reader w/o connector, packed separat. pur, cmg, trailing, 120 m | 12 | Заказать |
| 66587 | 6GT2090-4AT80 | rfid systems connec. cable asm - reader w/o connector, packed separat. pur, cmg, trailing, 800 m | 40 | Заказать |
| 114634 | 6GT2390-1AB00 | moby d/e/f/i/u; разъем для источника напряжения (розетка) slg/sim 8x, asm 824, asm 850 asm 854, asm 724, asm 754 asm 424, asm 454, asm 455 slg d1x и slg u92 | 0.029 | Заказать |
| 66599 | 6GT2490-1AA00 | moby d/f; сопрягающий соединитель для slg/sim 8x и slg d1x, 9 шт. сверхминиатюрный d-образный, ip65 | 0.1 | Заказать |
| 114642 | 6GT2491-1HH50 | moby; соединительный кабель для блока питания 6gt2494-0aa00, 24в постоянного тока; длина: 5 m | 1 | Заказать |
| 66622 | 6GT2690-0AB00 | moby d/f; комплект для настройки диапазона для антенн ant d5 и ant f5, позволяющий обеспечить оптимальные эксплуатационные данные также и в металлическом окружении, антенна ant d5/ant f5 настраивается при работе на расстоянии 100 mm до металла | 1 | Заказать |
| 114668 | 6GT2690-0AC00 | moby d антенный переключатель aдля подключения двух ant d5 или ant d6 к slg d10/ slg d10s, ip 65; ip65, температурный диапазон от -25 до +65 град. цельсия | 0.37 | Заказать |
| 114669 | 6GT2690-0AD00 | moby d защитная крышка для антенны ant d6 (защита контактов) | 3.5 | Заказать |
| 114671 | 6GT2691-0CH33 | moby d соединительный кабель для антенны ant d6 между ant d6 и slg d10/slg d10s, ip 65, длина 3.3 m | 0.163 | Заказать |
| 114672 | 6GT2691-0CN10 | moby d антенный кабель между антенной ant d6/d10 и slg d10/d10s/slg d11/d11s, переключатель антенны, ip 65, длина: 10.5m | 0.35 | Заказать |
| 114673 | 6GT2691-0DH72 | moby d расширение антенны для aнт. d5 и ант. d6; между антенной и slg d10/slg d10s, ip 65, длина 7.2 m | 0.33 | Заказать |
| 66624 | 6GT2691-4BH50 | moby d rs 232 connec. cable between pc a. slg d10ant/slg d11ant d5 /slg d12, pur, cmg, trailing, length 5 m | 0.301 | Заказать |
| 66625 | 6GT2691-4BN20 | moby d rs 232 connec. cable between pc a.slg d10ant/slg d11 ant d5/ slg d12 pur, cmg, trailing, length 20 m | 1.062 | Заказать |
| 114675 | 6GT2698-1AA00 | moby d, базовый блок записи/чтения slg d10 без антенны; с последовательным интерфейсом rs 232 для подключения к стандартному компьютеру | 3.5 | Заказать |
| 114677 | 6GT2698-2AA00 | moby d, базовый блок записи/чтения slg d10s без антенны; с последовательным интерфейсом rs 422 для подключения к asm 452/ 473/ 475 | 3.5 | Заказать |
| 114678 | 6GT2698-5AA00 | moby d, антенна ant d5 для подключения к базовым блокам slg d10/slg d10s/ slg d11/slg d11s | 1 | Заказать |
| 66627 | 6GT2698-5AB00 | moby d антенна ant d6 для подключения к базовым блокам slg d10/slg d10s, расстояние чтения/записи до 600 mm (в зависимости от модуля памяти), кабель 3.3 m (входит в поставку), 580 x 480 x 100 mm | 3.5 | Заказать |
| 66628 | 6GT2698-5AF00 | moby d антенна ant d6 для подключения к базовым блокам slg d10/slg d10s, расстояние чтения/записи до 550 mm (в зависимости от модуля памяти), кабель 3.3 m (входит в поставку), 1150 x 365 x 115 mm | 10 | Заказать |
| 66662 | 6GT2894-0EA00 | moby d antenna multiplexer rf260x for slg d10; antenna outputs 6x (ant d5, ant d6, ant d10); protection mode ip65; 240 x 150 x 70 mm; | 1.8 | Заказать |
| 114726 | 6GT2898-0AA00 | simatic rf600 источник питания с расширенным диапазоном напряжений для rf-систем simatic, ~100-240в, =120-353в, 3 a, нормы en 55011/b, vde, степень защиты ip65, евро-штеккер | 1 | Заказать |
| 66663 | 6GT2898-0AA10 | simatic rf600 источник питания с расширенным диапазоном напряжений для rf-систем simatic, ~100-240в, =120-353в, 3 a, нормы en 55011/b, vde, степень защиты ip65, британский штеккер | 1 | Заказать |
| 66664 | 6GT2898-0AA20 | simatic rf600 источник питания с расширенным диапазоном напряжений для rf-систем simatic, ~100-240в, =120-353в, 3 a, нормы en 55011/b, vde, ul, степень защиты ip65, штеккер сша | 1 | Заказать |
