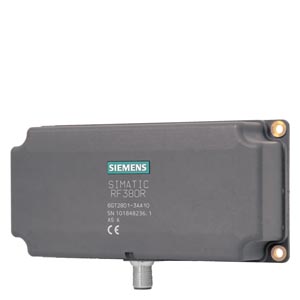

SIMATIC RF380R это устройство чтения/записи со встроенной антенной для повышения диапазона действия и компактной конструкции делает его идеальным для установки на сборочных линиях в которых высокая дальность срабатывания явл. требованием (напр. кузовной цех/цех покраски в автомобильной индустрии). Устройство чтения/записи так же хорошо подходит для динамических применений, когда информацию необходимо записывать на движущийся транспондер (напр. багажные конвейеры в аэропорту).
Устройство имеет 2 интерфейса RS422 и RS232 с 3964R процедурой передачи для подключения интерфейсных модулей ASM 452, 456, 473, 475, RF170C и RF180C.
Благодаря высокой степени защиты и использованию высококачественных материалов SIMATIC RF380R гарантирует безотказное функционирование в тяжелейших промышленных условиях. Подключается через 8-полюсной штекер М12.
Считывающее устройство SIMATIC RF380R | |
|---|---|
Индуктивный интерфейс с ярлыком |
|
| 13.56 МГц |
| См. эксплуатационные данные Мобильных устройств хранения данных |
| RS422 / RS232 (протокол 3964R) |
| 19200, 57600, 115200 bit/s |
Макс. длина кабеля между считывающим устройством и главным модулем | 1000 м (экранированный кабель) |
Скорость передачи данных, считывающее устройство - ярлык | Чтение/запись: около 3100 байт/с |
Функции | Чтение/запись/инициализация ярлыка, информация о состоянии сканирования и диагностике, включение/выключение антенны, команда повторения, сканирование серийных номеров ярлыков (универсальных идентификаторов) |
Работа с несколькими ярлыками | Скоро будет доступна |
Блок питания | 24 В пост. тока |
Элементы отображения | 2-цветные светодиоды (рабочее напряжение, наличие, ошибка) |
Штепсельный разъем | M12, 8-контактный |
Корпус |
|

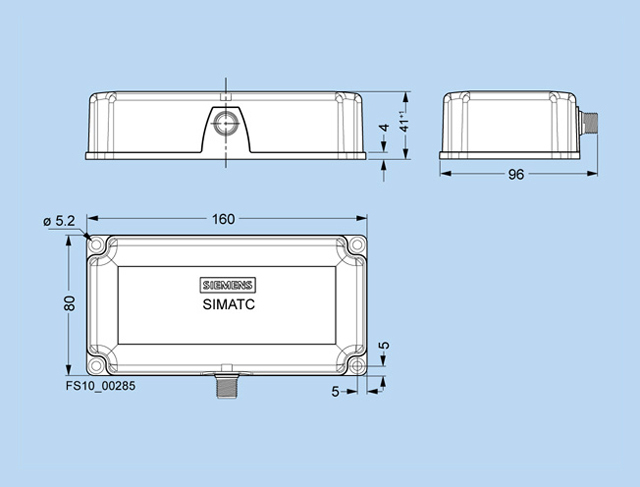

| 160 x 80 x 40 |
| Антрацит |
| PA 12 |
Степень защиты в соответствии с EN 60529 | IP67 |
Ударопрочность в соответствии с EN 60721-3-7, класс 7 M2 | 50 г |
Вибропрочность в соответствии с EN 60721-3-7, класс 7 M2 | 20 г |
Способ монтажа | 4 винта M5 |
Крутящий момент при затягивании (при комнатной температуре) | ≤ 2 Нм |
Диапазон температур |
|
| -10 ... + 70 °C |
| -40 ... + 85 °C |
Среднее время безотказной работы (при 40 °C) | 9.5 x 105часов |
Вес, около | 600 г |
Минимальное расстояние от считывающего устройства до другого |
|
SIMATIC RF380R | ≥ 500 мм |
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 114618 | 6GT2080-2AA20 | rfid systems software & documentation on dvd, fb/fc for simatic, rfid pc libraries, rfid tools | 0.2 | Заказать |
| 114691 | 6GT2801-3AB10 | simatic rf300 reader rf380r (rf300+iso15693) rs422/232-interface (3964r) ip 67, -10 up to +60 dgr/c, 160 x 80 x 40 mm with integrated antenna | 0.3 | Заказать |
| 66661 | 6GT2891-4KH50 | simatic rf300 connec. cable, prefabricated, between rf380r and pc (rs232), pur, cmg, trailing, length 5 m | 0.8 | Заказать |
| 114725 | 6GT2891-4KH50-0AX0 | simatic rf300/rf200 connect. cable, preassembled, between reader and pc (rs232), pur, cmg, trailing, length 5 m 24v-side w. open ends | 0.8 | Заказать |
