SIMATIC RF350R - это универсальное устройство записи/чтения (считывающее устройство) для использования с внешними антеннами. Благодаря различным конструкциям сменных антенн (плоская антенна, круглые антенны), имеется много приложений в области промышленного производства, особенно в сборочных линиях.
Это считывающее устройство имеет интерфейс RS 422 с процедурой передачи 3964R для связи с коммуникационными модулями ASM 452, 456, 473, 475 для систем высокочастотной идентификации (RFID).
Благодаря высокой степени защиты и использованию высококачественных материалов SIMATIC RF350R гарантирует беспроблемную эксплуатацию даже в самых тяжелых промышленных условиях. Оно подключается посредством 8-контактного разъема M12.
На RF350R может эксплуатироваться одна из следующих антенн из спектра MOBY E:
Считывающее устройство SIMATIC RF350R | |
|---|---|
Индуктивный интерфейс с ярлыком |
|
| 13.56 МГц |
| RS 422 (протокол 3964R) |
| 19200, 57600, 115200 бит/с |
Длина кабеля между считывающим устройством и главным модулем | Макс. 1000 м (экранированный кабель) |
Скорость передачи данных, считывающее устройство - ярлык | Чтение / запись: около 3100 байт/с |
Функции | Чтение/запись/инициализация ярлыка, информация о состоянии сканирования и диагностике, включение/выключение антенны, команда повторения, сканирование серийных номеров ярлыков (универсальных идентификаторов) |
Работа с несколькими ярлыками | Скоро будет доступна |
Блок питания | 24 В пост. тока |
Элементы отображения | 2-цветные светодиоды (рабочее напряжение, наличие, ошибка) |
Штепсельный разъем | M12, 8-контактный |
Корпус |
|
| 75 x 75 x 40 (без соединительного устройства) |
| Антрацит |
| PA 12 |
Степень защиты в соответствии с EN 60529 | IP65 |
Ударопрочность в соответствии с EN 60721-3-7, Class 7 M2 | 50 г |
Полный спектр реакции на удар, тип II | 1 g (9 … 200 Гц) |
Вибропрочность в соответствии с EN 60721-3-7, Class 7 M2 | 1.5 g (200 … 500 Гц) |
Способ монтажа | 2 винта М5 |
Крутящий момент при затягивании (при комнатной температуре) | ≤ 2 Нм |
Температура окружающей среды |
|
| -25 … + 70 °C |
| -40 … + 85 °C |
Среднее время безотказной работы (при 40 °C) | 1.2 x 106 часов |
Вес, ок. | 250 г |
Антенна | ANT 1 | ANT 18 | ANT 30 |
|---|---|---|---|
Индуктивный интерфейс с ярлыком | 13,56 МГц | ||
Макс. расстояние записи/чтения ANT ярлык (Sg) | См. эксплуатационные данные Мобильных устройств хранения данных | ||
Порт для RF350R |
| ||
| 4-контактный (штырьки на стороне антенны) | ||
| 3 м | ||
Размеры корпуса в мм | 75 x 75 x 20 | M18 x 55 | M30 x 58 |
Цвет | Антрацит | Светло-бирюзовый | |
Материал | Пластмасса PA 12 | Пластмасса Krastin | |
Степень защиты в соответствии с EN 60529 | IP67 | IP67 (спереди) | |
Ударопрочность в соответствии с EN 60721-3-7, Class 7M2 | 50 g Максимальное значение, не при непрерывной нагрузке | ||
Вибропрочность в соответствии с EN 60721-3-7, Class 7M2 | 20 g (3 … 500 Гц) Максимальное значение, не при непрерывной нагрузке | ||
Температура окружающей среды |
|
|
|
| - 25 … + 70 °C | ||
| - 40 … + 85 °C | ||
Среднее время безотказной работы (при 40 °C) | 2.5 x 105 часов | ||
Вес, ок. | 80 г | 120 г | 150 г |
RF350R с антенной | ANT 1 | ANT 18 | ANT 30 |
|---|---|---|---|
Рабочее расстояние(Sa) | См. эксплуатационные данные Мобильных устройств хранения данных | ||
Предельное расстояние(Sg) | |||
Диаметр окна передачи (Ld) | |||
Минимальное расстояние между антеннами(D) |
|
|
|
ANT1 | 800 | 400 | 400 |
ANT18 | 400 | 125 | 200 |
ANT30 | 400 | 200 | 200 |

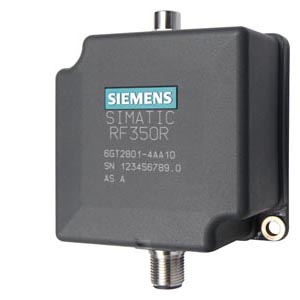

Считывающее устройство SIMATIC RF350R
Антенна ANT 1

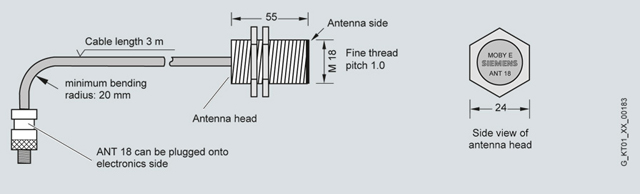

Антенна ANT 18
Антенна ANT 30
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 114618 | 6GT2080-2AA20 | rfid systems software & documentation on dvd, fb/fc for simatic, rfid pc libraries, rfid tools | 0.2 | Заказать |
| 114635 | 6GT2398-1CA00 | moby e; ant 18, антенный кабель, длина 3m, ip 65, от -25 до +70 град/c, m18x55 mm, макс. расстояние: 15 mm (в зависимости от mds), для соединения с slg 75 | 0.12 | Заказать |
| 114636 | 6GT2398-1CB00 | moby e; антенна ant 1, 3-метровый кабель, ip 65, от -25 до +70 град/c, 75x75x20 mm, макс. расстояние: 100 mm (в зависимости от mds), для соединения с: slg 75 | 0.283 | Заказать |
| 66597 | 6GT2398-1CC00 | moby e; ant 12, антенный кабель, длина 3m, ip 65, от -25 до +70 град/c, m12x40 mm, макс. расстояние: 5 mm (с mds e623), для соединения с slg 75 | 0.55 | Заказать |
| 66598 | 6GT2398-1CD00 | moby e; ant 30, антенный кабель, длина 3m, ip 65, от -25 до +70 град/c, m30x58 mm, макс. расстояние: 24 mm (в зависимости от mds), для соединения с slg 75 | 0.155 | Заказать |
| 114692 | 6GT2801-4AB10 | simatic rf300 reader rf350r (rf300+iso) with rs422-interface (3964r) without antenna ip 65, -25 up to +70 dgr/c, 75 x 75 x 41 mm, operation with: moby e ant 1, 12, 18, 30 | 0.001 | Заказать |
