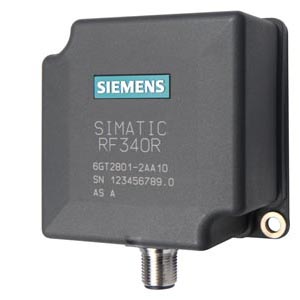

SIMATIC RF340R – это устройство записи-чтения (считывающее устройство) со встроенной антенной для среднего диапазона производительности, которое благодаря своей компактной конструкции может с большой выгодой использоваться в сборочных линиях. Это считывающее устройство особенно пригодно для динамических приложений, в которых носитель данных не останавливается во время процесса записи или чтения.
Это считывающее устройство имеет интерфейс RS 422 с процедурой передачи 3964R для связи с коммуникационными модулями ASM 452, 456, 473, 475 для систем высокочастотной идентификации (RFID).
Благодаря высокой степени защиты и использованию высококачественных материалов, SIMATIC RF340R гарантирует беспроблемную эксплуатацию даже в самых тяжелых промышленных условиях. Оно подключается посредством 8-контактного разъема M12.
Считывающее устройство SIMATIC RF340R | |
|---|---|
Индуктивный интерфейс с ярлыком |
|
| 13,56 МГц |
| См. эксплуатационные данные Мобильных устройств хранения данных |
Порт | RS 422 (протокол 3964R) |
Скорости передачи | 19200, 57600, 115200 бит/с |
Длина кабеля между считывающим устройством и главным модулем | Макс. 1000 м (экранированный кабель) |
Скорость передачи данных, считывающее устройство - ярлык | Чтение / запись: около 3 100 байт/с |
Функции | Чтение/запись/инициализация ярлыка, информация о состоянии сканирования и диагностике, включение/выключение антенны, команда повторения, сканирование серийных номеров ярлыков (универсальных идентификаторов) |
Работа с несколькими ярлыками | Скоро будет доступна |
Блок питания | 24 В пост. тока |
Элементы отображения | 2-цветный светодиод (рабочее напряжение, наличие, ошибка) |
Штепсельный разъем | M12, 8-контактный |
Корпус |
|
| 75 x 75 x 40 (без соединительного устройства) |
| Антрацит |
| PA 12 |
Степень защиты в соответствии с EN 60 529 | IP65 |
Ударопрочность в соответствии с EN 60721-3-7, Class 7 M2 | 50 г |
Полный спектр реакции на удар, тип II | 1 g (9 … 200 Гц) |
Вибропрочность в соответствии с EN 60721-3-7, Class 7 M2 | 1.5 g (200 … 500 Гц) |
Способ монтажа | 2 винта М5 |
Крутящий момент при затягивании (при комнатной температуре) | ≤ 2 Нм |
Температура окружающей среды |
|
| -25 … + 70 °C |
| -40 … + 85 °C |
Среднее время безотказной работы (при 40 °C) | 1.2 x 106 часов |
Вес, ок. | 250 г |
Минимальное расстояние между считывающими устройствами | |
|---|---|
SIMATIC RF340R | ≥ 500 мм |
Считывающее устройство SIMATIC RF340R
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 114618 | 6GT2080-2AA20 | rfid systems software & documentation on dvd, fb/fc for simatic, rfid pc libraries, rfid tools | 0.2 | Заказать |
| 114690 | 6GT2801-2AB10 | simatic rf300 reader rf340r (rf300+iso15693) with rs422-interface (3964r) ip 67, -25 up to +70 dgr/c, 75 x 75 x 41 mm with integrated antenna | 0.001 | Заказать |
