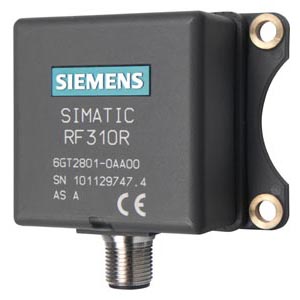

SIMATIC RF 310-R – это устройство для записи/считывания в диапазоне низкой производительности с интерфейсом IQ-Sense, которое может использоваться с большой выгодой в сборочных линиях благодаря его компактной конструкции.
Благодаря высокой степени защиты и использованию высококачественных материалов, SLG P31 IQ обеспечивает беспроблемное использование даже в самых тяжелых промышленных условиях. Оно подключается с помощью 4-контактного разъема M12. для подключения к SIMATIC S7-300 и ET 200M имеется в распоряжении главный модуль IQ-Sense.
Устройство для записи и считывания SIMATIC RF 310-R | |
|---|---|
Индуктивный интерфейс с MDS |
|
Частота передачи (энергия/ данные) | 13.56 МГц |
Расстояние чтения/записи до MDS | макс. 35 мм, см. эксплуатационные данные MDS |
Интерфейс с SIMATIC S7-300 | 8-IQ Sense, 2-проводный, не зависящий от полярности; макс. 2 SLG на один модуль |
Длина кабеля, SLG – главный модуль | макс. 50 м (неэкранированный кабель) |
Скорость передачи данных SLG-MDS | Чтение: около 50 байт/с Запись: около 40 байт/с |
Функции | Чтение, запись, инициализация MDS ... |
Возможность работы с несколькими MDS | нет |
Блок питания | через главный модуль IQ-Sense (24 В пост. тока) |
Элементы индикации | 2-цветный светодиод (рабочее напряжение, наличие, ошибка) |
Съемный разъем | M12, 4-контактный |
Корпус
|

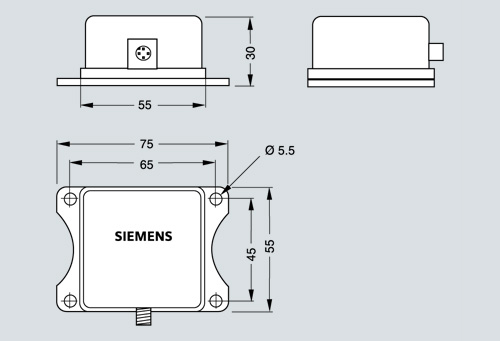

55 x 75 x 30 (без разъема) Антрацит PA 12 |
Степень защиты в соответствии с EN 60529 | IP65 |
Удароустойчивость в соответствии с EN 60721-3-7, класс 7 M2 Общий спектр реакций на удар, тип II Виброустойчивость в соответствии с EN 60721-3-7, класс 7M2 | 50 g 1 g (от 9 до 200 Гц) 1,5 g (от 200 до 500 Гц) |
Технология монтажа | 4 винта M5 |
Крутящий момент при затягивании (при комнатной температуре) | ≤ 2 Нм |
Температура окружающей среды
|
от -25 °C до +70 °C от -40 °C до + 85 °C |
Вес, около | 200 г |
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 110734 | 6ES7338-7XF00-0AB0 | simatic s7-300, sm338: модуль для подключения 8 оптических или ультразвуковых датчиков iq-sense | 0.241 | Заказать |
| 114618 | 6GT2080-2AA20 | rfid systems software & documentation on dvd, fb/fc for simatic, rfid pc libraries, rfid tools | 0.2 | Заказать |
| 114688 | 6GT2801-0AA00 | moby p устройство чтения/записи slg p31 iq с интерфейсрм iq-sense, 65, от -25 до +70 град. цельсия, 55x75x30mm, макс.расстояние: 30 mm (в зависимости от mds) | 0.21 | Заказать |
| 114689 | 6GT2801-1AB10 | simatic rf300 reader rf310r (rf300+iso15693) with rs422-interface (3964r) ip 65, -25 up to +70 dgr/c, 55 x 75 x 30 mm, with integrated antenna | 0.21 | Заказать |
| 66652 | 6GT2891-0LH50 | m12 cable plug, 4-pole, 5m pur-cable, 4 x 0.34sqmm, type f, ip67, no+nc | 0.178 | Заказать |
| 66653 | 6GT2891-0LN10 | m12 cable plug, 4-pole,10m pur-cable, 4 x 0.34sqmm, type f, ip67, no+nc | 0.34 | Заказать |
