- Опция для SIMATIC WinCC flexible Runtime и SIMATIC Panels для долговременной записи действий оператора в журнале и поддержки электронной подписи
- Удобное программное обеспечение стандартно включенное в WinCC flexible 2005, используется для определения:
- какие операции дожны записываться при работе системы исполнения в журнал
- для каких важных операций в рантайме требуется электронная подпись и комментарии - Опция audit в комбинации с опцией ChangeControl для поддержки системы управления правами пользователей
- Доступна для следующих систем SIMATIC HMI: TP/OP270, TP/OP277, MP270B, MP277, MP370, WinCC flexible Runtime
- Одна лицензия требуется на каждое устройство (панель/ПК)
- Поддерживается работа с опциями WinCC flexible SmartAcces и SmartService, реализованых для комбинированных приложений с функциями аудита в производственных системах со специальными требованиями, в общих условиях определенных в White Paper "21 CFR Part 11 Conformity for SIMATIC WinCC flexible 2005".
- Функции аудита для поддержки пользователей в соответствии со специальными требованиями, такими как:
- производственные системы требующие валидацию в соответствии с 21 CFR Part 11 FDA 2)
- соответствия требованиям оперативного контроля в соответствии с EU 175/2002 3)
- Записи в журнале аудита связаны с конкретными пользователями, что способствует надежной и ясной идентификации.
- Журнал записей, который хранится как CSV файл1), может проверяться механизмом безопасности от любых изменений которые делаются после создания записей.
- Для особенно важных операций, таких ,как например, старт производства или загрузка новых рецептур, могут быть сконфигурированы электронная подпись и комментарии, которые затем автоматически в рантайме будут сохраняться.
- Ограничения:
- WinCC flexible/ Audit не может быть в комбинации с Asiatic языками на панелях
1) CSV Comma separated Values
2) FDA Food Drug Administration;
3) 21 CFR Part 11- Law concerning system validation
| | WinCC flexible /Audit |
|---|
Место хранения для журнала аудита в панели | - Вставляемая в панель карточка Flash memory
- на жестком диске ПК связанного с панелью по Ethernet
|
Место хранения для журнала аудита в WinCC flexible Runtime | на жестком диске ПК |
Операторская платформа | |
SIMATIC Panel | Mobile Panel 277, TP/OP 270, TP/OP 277 |
SIMATIC Multi Panels | MP 270B, MP 277, MP 370 |
PC | SIMATIC WinCC flexible Runtime |
Программное обеспечение SIMATIC Logon и SIMATIC Logon Remote Access устанавливаются на центральной станции.
Возможна коннекция устройств к центральной станции по сети Ethernet:
- ПК с WinCC flexible Runtime
- Панели SIMATIC начиная с 170 серии
Лицензии
Требуются следующие лицензии:
- SIMATIC Logon basic license
- SIMATIC Logon Remote Access license (лицензии на 3 или 10 станций); может быть установлено более одной лицензии SIMATIC Logon Remote Access.
Количество подсоединенных станций зависит от используемых лицензий SIMATIC Logon Remote Access. Общее количество соединений определяется индивидуальными лицензиями. Пример: две установленные лицензии на 10 станций дают возможность подсоединять до 20 станций к центральной.

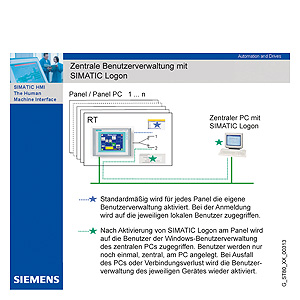

- Опция SIMATIC Logon для WinCC flexible устанавливается на центральную станцию, с которой связаны соответсвующие WinCC flexible станции (ПК с WinCC flexible Runtime или/и SIMATIC Panel класса 270 и выше) через сеть Ethernet. Таким образом реализуется централизованное администрирование пользователей.
- В станции WinCC flexible, система управления пользователями WinCC просматривает существующие группы пользователей с соответствующими правами пользователей и сопоставляет с пользовательскими группами с теми же именами на центральной станции. Каждый пользователь определенный в группе на центральной станции и группе существующей на станции WinCC flexible, имеет на этой станции соответствующие права.
- Если происходит обрыв связи между центральной станцией с SIMATIC Logon и станцией WinCC flexible, работа происходит с правами локально сконфигурированного предопределенного пользователя.
- Время действия паролей и правила формирования структуры паролей определяются конфигурацией на центральной станции и применяется ко всем децентралиованным станциям WinCC flexible и соответствующим пользователям.
- Несколько лицензий SIMATIC Logon для WinCC flexible может быть загружено на центральную станцию, что увеличивает число станций WinCC flexible, которые могут быть связаны со станцией централизованного администрирования пользователей. Пример: Две лицензии по 10 подключений SIMATIC Logon для WinCC flexible дают возможность соединить 20 станций WinCC flexible со станций централизованного администрирования пользователей.
Замечание
Если Вам нужны специальные модификации или опции для описываемого продукта, то посмотрите в разделе "Заказные продукты", где Вы сможете найти информацию по Программе Открытая Платформа для создания пользовательских функций и элементов управления для WinCC flexible.
