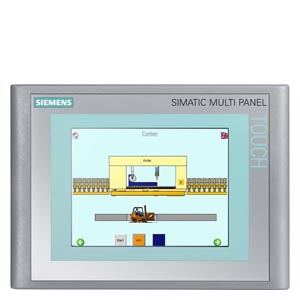

SIMATIC MP 177 производства Siemens

SIMATIC MP 177
  •  Мультипанели (MP) могут использоваться в точности так же, как операторские панели, для управления и контроля агрегатов по месту
  • Содержание буфера сообщений и данные контроллера WinAC MP сохраняются даже при выключении питания без батарей
  • Функциональность PLC может быть интегрирована как опция прямо на панель MP 177
  • Мультипанель может быть расширена опциями SmartService и SmartAccess
  • Графический дисплей 5.7" TFT, с поддержкой (64k цветов)
  • Встроенные интерфейсы MPI, PROFIBUS DP, USB, PROFINET (Ethernet TCP/IP)

Панель MP 177 6" Touch может поставляться в комплекте с WinAC MP 2007.

Мультипанели могут использоваться в различных применениях в разных отраслях промышленности. Их функциональность может расширена использованием опций, например интеграцией с программным контроллером WinAC MP 2007. Программный  PLC разработан для малых и средних задач автоматизации.

Отсутствие жесткого диска и вентилятора обеспечивает возможность применения в приложениях, накладывающих жесткие ограничения на работу ПК в силу высоких показателей вибрации или запыленности. Управление памятью в панели обеспечивает сохранение всех важных данных контроллера при отключении питания.

  • Полная поддержка требований концепции Totally Integrated Automation (TIA):
    повышение продуктивности, снижение инженерных затрат, снижение затрат на эксплуатацию
  • Возможность модульного расширения опциональными пакетами программ:
    • WinAC MP 177/Software PLC (программно совместимый с S7-300 PLC)
    • WinCC flexible/SmartAccess для организации обмена данными между различными SIMATIC HMI системами
    • WinCC flexible/SmartService для дистанционного обслуживания машины/ установки через Intranet/Internet
    • WinCC flexible/OPC-Server для организации обмена данными с компьютерными приложениями различных производителей
    • WinCC flexible/ProAgent для селективной и быстрой диагностики сбоев в программе PLC
  • Снижение эксплуатационных затрат благодаря:
    • Сохранение резервных копий/восстановление через Ethernet (TCP/IP), MPI, PROFIBUS DP или с помощью стандартных SD карт или USB-Stick
    • системные данные HMI, PLC на стандартной носителе, легкое обслуживание
    • Дистанционная загрузка/ считывание параметров конфигурации и микропрограмм
    • Возможность перезагрузки специфических драйверов для не контроллеров
    • Длительный срок службы дисплея
  • Возможность использования во всем мире:
    • 32 языка могут быть сконфигурированы в проекте (включая русский)
    • До 16 языков могут переключаться в онлайн
  • Набор стандартных аппаратных и программных интерфейсов:
    • Слот для установки SD/MultiMedia карт для резервного сохранения/востановления или дополнительных интерфейсов
    • Ethernet (TCP/IP) для централизованного хранения данных и управления проектом через Ethernet, а также организации связи с системами автоматизации SIMATIC S7
    • Стандартный Windows формат сохранения данных (CSV) для архивов и рецептур с возможностью использования для их обработки стандартных приложений (например, Microsoft Excel)
  • Компактный дизайн с небольшой монтажной глубиной
    • Разрешение дисплея (320 x 240 пикселей) с 64k цветов
  • Передняя панель защищена от действия масел, смазок и стандартных моющих средств
  • Степень защиты IP65/NEMA 4x/NEMA 12 (спереди) или IP20 (сзади)
  • • Штекерные разъемы для подключения питания 24 В (постоянный ток)
  • Интерфейсы:
    • RS 485/RS 422 для связи с процессом и для загрузки конфигурации (PPI, MPI, PROFIBUS DP до 12 MБит/с)
    • USB для мыши, клавиатуры, принтера, сканера штрихкодов и загрузки/выгрузки
    • Ethernet (TCP/IP) для пересылки данных на ПК верхнего уровня
    • Слот для SD Card/Multi Media карт



  • Отображение и редактирование параметров процесса
  • Визуализация процесса:
    • Векторная графика (различные линии и поверхности)
    • Динамическое перемещение, скрытие и отображение объектов
    • Растровая графика, гистограммы
    • Просмотр трендов с функциями прокрутки и масштабирования обеспечивает доступ к предыстории и дает возможность гибкой настройки периода отображения. Линия считывания для определения точных значений на трендах и их отображения в табличном виде
    • Обширные библиотеки (библиотека символов SIMATIC HMI)
    • Объекты отображения: бегунок, аналоговый прибор, часы
    • Циклическая обработка функций по таймеру
  • Функция мультиплексирования переменных
  • Система сообщений
    • Поддержка битовых и аналоговых сообщений (сообщения превышения предела)
    • Статусные и аварийные сообщения с историческим трендом
    • Буфер сообщений сохраняется без батареек даже при выключении панели
    • Предварительно сконфигурированные окно и строка сообщений
  • Функции печати (смотри "Рекомендуемые принтеры")
  • Динамическое переключение языков в рантайме, включая азиатские и кириллические
  • Управление рецептами
    • Использование внутренней и/или внешней карты памяти
    • Экспорт данных рецептов используя стандартный для Windows формат (CSV)
  • Функциональность интеграции TIA
    • Коллективное управление данными для PLC и HMI, битовой памяти, входов/выходов, и т.д.
    • Коллективное использование символических имен объектов
    • Система сообщений об ошибках Alarm S для SIMATIC S7 и SIMOTION
    • Функции наблюдения/управления (STATUS VAR/CONTROL VAR) совместно с SIMATIC S7
  • Система паролей
    • Идентификация прав пользователя по паролю

Конфигурирование

Конфигурирование панелей осуществляется с использованием программного обеспечения SIMATIC WinCC flexible 2008 Standard или Advanced.

Приложения/опции

  • WinAC MP2007 Software PLC for Multi Panels
    • Опция WinAC MP 177 для MP177 (программный контроллер подобный по производительности CPU 313/314)
    • Устройства ввода/вывода могут быть подсоединены по Profibus DP
    • Замечание: для установки программного PLC требуется WinCC flexible 2008 и панель MP177 6" Touch
  • Сервисные функции могут быть использованы с опцией SmartService
    • Могут быть использованы для диагностики генерация E-mail и встроенный web server
    • Удаленный контроль панелей SIMATIC HMI используя стандартный Internet Explorer
  • Функции Клиент/Сервер с опцией "Sm@rtAccess"
    • Удаленное управление и мониторинг с одной SIMATIC HMI системы другой SIMATIC HMI системы
    • Общезаводской обмен информацией

Панель MP 177 6" Touch поддерживает разные протоколы и может быть подсоединена к:

  • SIMATIC S7-200/-300/-400
  • SIMATIC WinAC RTX/Slot PLC
  • SIMATIC WinAC MP 2007
  • SIMOTION
  • SINUMERIK

(опционально с " SINUMERIK HMI copy license WinCC flexible CE"; "SINUMERIK HMI engineering package WinCC flexible" требуется для конфигурирования; для дальнейшей информации смотрите Catalog NC 60)

  • PLC других производителей
    • Allen Bradley
    • Mitsubishi
    • LG GLOFA GM
    • Modicon
    • GE-Fanuc
    • Omron
    • Telemecanique Uni-Telway
  • Через Ethernet (TCP/IP) к PC более высокого уровня



Замечание:
Дальнейшая информация может быть найдена в разделе "System interfaces".

Габариты MP 177



MP 177 6" Touch



6AV6 642-0EA01-3AX0

Напряжение питания



Напряжение питания

24 В DC

Допустимый дипазон

от +19.2 В до +28.8 В DC

Память



Тип памяти



Тип

Flash / RAM

Память доступная для данных проекта / Опций

2 MБайт пользовательской памяти

Время



Часы



  • Тип

Аппаратные, защищенные батареей, синхронизируемые

Конфигурирование



Программное обеспечение для конфигурирования

WinCC flexible Standard Version 2008 или выше (заказывается отдельно)

Дисплей



Тип дисплея

TFT, 65536 цветов

Размеров

5.7"

Разрешение (ШxВ в пикселях)

320 x 240

Наработка на отказ подсветки (при 25 °C)

около 50,000 часов

Органы управления



Элементы управления

Сенсорный экран

Сенсор экрана

аналоговая резистивная

Ввод цифровой / буквенной информации

Да (виртуальная клавиатура) / Да (виртуальная клавиатура)

Подключение мыши/ клавиатуры/ сканнера

USB / USB / USB

EMC



  • Устойчивость к электромагнитному излучению в соответствии со стандартом EN 55 011 (limit class A)

Да; EN 61000-6-4, электромагнитное излучение: расчитан для использования в промышленности.

Внешние условия



Положение монтажа

Вертикальное

макс. относительная влажность (в %)

90%

Температура



  • Работы

от 0 °C до +50 °C

  • Транспортировки, хранения

от -20 °C до +70 °C

Степень защиты



Передняя панель

IP65, NEMA 4, NEMA 4x, NEMA 12 (после установки)

Задняя сторона

IP20

Сертификаты и стандарты



Сертификаты

CE, FM Class I Div. 2, cULus, C-TICK, NEMA 4, NEMA 4x, NEMA 12

Дополнительные устройства



Устройства ввода-вывода

Принтер, сканнер

Интерфейсы



Интерфейсы

1 x RS422, 1 x RS485, 1 x Ethernet (RJ45) (max. 12 Mbit/s)

Слот для Multi Media Card 

1 x слот Multi Media Card 

USB

1 x USB

Ethernet

1 x Ethernet (RJ45)

Операционные системы



Операционная система

Windows CE (Version 5)

Процессор



Процессор

RISC 32-bit, 520 MHz

Функциональность под WinCC flexible



Приложения / опции

Soft PLC, Sm@rtService, Sm@rtAccess

Планировщик заданий

Да

Система помощи

Да

Функции Состояния/ управление

с контроллерами SIMATIC S7

Система сообщений



  • Количество сообщений

2 000

  • Поддержка битовых сообщений

Да

  • Аналоговые сообщения

Да

  • Буфер сообщений

Кольцевой буфер (n x 256 строк), энергонезависимый

Рецепты



  • Количество рецептов

100

  • Колчество записей на рецепт

200

  • Количество полей в рецепте

200

  • Память для рецептов

32 КБайт встроенной Flash памяти, расширяемая

Элементы отображения процесса



  • Количество экранов

500

  • Количество переменных

1 000

  • Предельные значения

Да

  • Мультиплексирование

Да

Элементы отображения



  • Текстовые объекты

2,500 текстовых элементов

  • Графические объекты

Точечная и векторная графика

  • динамические объекты

Диаграммы, бар-графики, слайдеры, аналоговые дисплеи, скрываемые кнопки

Списки



  • Текстовые списки

300

  • Графические списки

100

  • Библиотеки

Да

Система безопасности



  • Количество групп пользователей

50

  • Экспортируемые пароли

Да

  • Количество уровней прав пользователей

32

Поддержка носителей информации



  • Multi Media Card

Да

Печать



  • Функции печати

Печать сообщений, отчетов, цветная печать, печать экрана

  • Драйвер принтера

ESC/P2, PCL3/PCL6

Шрифты



  • Шрифты клавитауры

США (Английский)

Языки



  • Количество переключаемых языков

16

  • Языки проекта доступные в среде разработки

Русский, английский, венгерский, голландский, греческий, датский, испанский, итальянский, китайский, корейский, немецкий, норвежский, польский, португальский, тайваньский, турецкий, финский, французский, чешский/ словацкий, шведский, японский

  • Шрифты

Tahoma, Arial, Courier New, стандартный шрифт WinCC flexible, идеографические языки. Все шрифты свободно масштабируемые

Загрузка/считывание конфигурации



  • Передача параметров конфигурации

MPI/PROFIBUS DP, serial, USB, Ethernet, автоматическая идентификация процессов

Связь с процессом



  • Связь с контроллерами

S7-200, S7- 300/400, TI 505, Win AC, SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), для других протоколов , смотри раздел "Системные интерфейсы"

Размеры



Передней панели (Ш x В)

212 мм x 156 мм

Монтажный разьем/Глубина панели (Ш x В / Г) в мм

198 мм x 142 мм / 45 мм глубина панели

Размеры



Вес



  • Вес

0.85 кГ




Additional information is available in the Internet under:

http://www.siemens.de/mp

Notice

Do you a require specific modification or extension to the products described here? Then have a look under "Customer-specific Products." There you will find information about additional and general industry products available for order as well as options for customized modifications and adaptations.

Код Заказной номер Описание Вес (кг) Заказать
109820 6AV6642-0EA01-3AX0 simatic mp 177 6" touch, сенсорная мультипанель с встроенной памятью, 5,7" tft-дисплей, 2 мб памяти пользователя, настройка в среде wincc flexible 2008 standard и выше 1.1 Заказать
61410 6AV6652-2JC01-2AA0 пакет winac mp 2008 для simatic mp 177 6" touch, содержащий: simatic mp 177 6" touch, winac mp опцию на cd, документацию на cd (d,e,f,cn), одиночную лицензию на usb-носителе, контракт и пустую карту формата sd 2.5 Заказать
109886 6AV6691-1AB01-3AA0 руководство пользователя wincc flexible compact/ standard/advanced 07/2008, нем. язык 0.2 Заказать
61446 6AV6691-1AB01-3AB0 руководство пользователя wincc flexible compact/ standard/advanced 07/2008, англ. язык 0.2 Заказать
109887 6AV6691-1AB01-3AC0 руководство пользователя wincc flexible compact/ standard/advanced 07/2008, франц. язык 0.2 Заказать
109888 6AV6691-1AB01-3AD0 руководство пользователя wincc flexible compact/ standard/advanced 07/2008, итал. язык 0.75 Заказать
61447 6AV6691-1AB01-3AE0 руководство пользователя wincc flexible compact/ standard/advanced 07/2008, исп. язык 0.2 Заказать
61451 6AV6691-1CA01-3AA0 руководство пользователя wincc flexible communication 07/2008, нем. язык 0.2 Заказать
61452 6AV6691-1CA01-3AB0 руководство пользователя wincc flexible communication 07/2008, англ. язык 0.2 Заказать
61453 6AV6691-1CA01-3AC0 руководство пользователя wincc flexible communication 07/2008, франц. язык 0.2 Заказать
61454 6AV6691-1CA01-3AD0 руководство пользователя wincc flexible communication 07/2008, итал. язык 0.2 Заказать
109891 6AV6691-1CA01-3AE0 руководство пользователя wincc flexible communication 07/2008, исп. язык 0.2 Заказать
109919 6AV6691-1DP02-0AA0 инструкция по эксплуатации mp 177, (wincc flexible), немецкий язык 0.8 Заказать
61468 6AV6691-1DP02-0AB0 инструкция по эксплуатации mp 177, (wincc flexible), английский язык 0.8 Заказать
109920 6AV6691-1DP02-0AC0 инструкция по эксплуатации mp 177, (wincc flexible), французский язык 0.8 Заказать
109921 6AV6691-1DP02-0AD0 инструкция по эксплуатации mp 177, (wincc flexible), итальянский язык 0.8 Заказать
109922 6AV6691-1DP02-0AE0 инструкция по эксплуатации mp 177, (wincc flexible), испанский язык 0.8 Заказать
61475 6AV6691-1SA01-0AX0 cd с комплектом документации по simatic hmi, pdf-формат, анг./ нем. язык. состав: руководства по simatic op/ tp/ mp/ panel pc; по организации связи с системами автоматизации; по конфигурированию; по программному обеспечению 0.096 Заказать
;
