SIMATIC OP 277 6 производства Siemens

SIMATIC OP 277 6
  • Панель оператора с обширным набором функций оперативного управления и мониторинга на уровне машин и установок
  • Сохранение содержимого буфера сообщений при отключении панели без использования буферной батареи
  • Графический сенсорный TFT дисплей с поддержкой 256 цветов
  • 36 системных клавиш, 24 программируемые функциональные клавиши, из них 18 с встроенными светодиодами
  • Встроенные интерфейсы обмена данными с программируемыми контроллерами SIMATIC S7 (например, MPI, PROFIBUS DP)
  • Встроенный интерфейс Ethernet
  • Использование скриптов и архивов
  • Драйверы обмена данными с контроллерами других производителей
  • Одинаковые установочные размеры с панелью OP 270 6"

Широкие функциональные возможности и большой объем памяти пользователя позволяют использовать панель OP 277 6" для решения большого количества задач оперативного управления и мониторинга машин и установок во всех секторах промышленного производства. Панель оснащена 6" цветным TFT дисплеем, позволяющим отображать 256 цветов, встроенным интерфейсом PROFINET I/O, энергонезависимым буфером сообщений, обеспечивающим сохранение данных без использования буферной батареи

  • Низкие затраты на обслуживание:
    • Сохранение/ восстановление данных проекта через интерфейс связи с процессом или с помощью мульти-медиа карты
    • Дистанционная загрузка параметров конфигурации через любой из встроенных интерфейсов с автоматической идентификацией этого процесса
    • Необслуживаемое исполнение: отсутствие батарей, длительный срок службы дисплея
  • Необслуживаемый буфер сообщений
  • Использование скриптов и архивов
  • Возможность применения во всех регионах земного шара:
    • 32 языка формирования сообщений в проектах, включая азиатские языки и кириллицу
    • 5 интерактивных языков, выбираемых непосредственно с панели
  • Графическая библиотека с большим количеством графических объектов
  • Стандартные интерфейсы расширения функциональных возможностей:
    • слот для установки мульти-медиа карты, используемой для сохранения рецептурных данных, архивирования данных, сохранения параметров конфигурации и системных данных
  • Встроенный USB для подключения внешних устройств. Например, принтера
  • Одинаковые установочные размеры с панелью OP 270 6"
  • Исчерпывающий набор документации на DVD SIMATIC HMI Manual Collection и на компакт-диске с руководствами на русском языке
  • Полное соответствие требованиям концепции Totally Integrated Automation (TIA):
    увеличение продуктивности, снижение инженерных затрат, снижение затрат на эксплуатацию
  • Цветной (256 цветов) TFT дисплей
  • CCFL1) с длительным сроком службы
  • Мембранная клавиатура с 36 системными и 24 свободно конфигурируемыми функциональными клавишами (из них 18 с встроенными светодиодами)
  • Прочный пластиковой корпус со степенью защиты IP65 для фронтальной панели и IP20 для остальной части корпуса
  • Высокая производительность, обеспечиваемая RISC процессором и памятью пользователя объемом 4 Мбайт с дополнительной встроенной памятью для хранения рецептур
  • Сохранение данных в буфере сообщений при отключении панели без использования буферной батареи
  • Встроенные интерфейсы MPI, PROFIBUS DP (до 12 Мбит/с) а также USB 1.1 (до 100 мА)
  • Встроенный интерфейс Ethernet (PROFINET I/O совместимый)
  • Конфигурирование с помощью SIMATIC WinCC flexible 2005 Standard SP1
  • Широкие функциональные возможности для адаптации к требованиям решаемой задачи
  • Обширная библиотека готовых графических объектов
  • Поддержка 32 языков (в том числе и русского), интерактивное переключение между 5 языками
  • Слот для установки стандартной мульти-медиа карты (для сохранения архивов и рецептур, параметров конфигурации и системных данных)
  • Дистанционная загрузка параметров конфигурации через любой из встроенных интерфейсов с автоматической идентификацией этого процесса
  • Возможность использования дополнительного программного обеспечения для Sinumerik, Sm@rtAccess и Sm@ rtService
  • Необслуживаемая конструкция

1) Cold Cathode Fluorescence Lamps - флуоресцентные лампы с холодным катодом

  • Постоянное окно и концепция использования шаблонов для разработки экранных изображений
  • Поля ввода/вывода
    для отображения и редактирования значений технологических параметров
  • Конфигурируемые кнопки
    с вызовом до 16 функций и действий
  • Индикаторы
    для индикации состояний машины/ установки
  • Фиксированные тексты
    для обозначения функциональных клавиш, экранных изображений и технологических параметров с использованием шрифтов любого размера
  • Тексты помощи
    для изображений, сообщений и переменных
  • Точечная графика
    позволяет использовать иконки для обозначения клавиш, а также создавать фоновые изображения. Для формирования изображений могут использоваться готовые графические объекты из библиотеки инструментальных средств проектирования и/или любые графические редакторы с OLE интерфейсом (например, PaintShop, Designer или CorelDraw).
  • Векторная графика
    поддерживается инструментальными средствами проектирования и позволяет использовать для формирования изображений линии, окружности, многоугольники и т.д.
  • Графики кривых и бар-графики
    используются для графического отображения динамически меняющихся параметров
  • Динамическое позиционирование, отображение/ скрытие объектов
  • Арифметические функции, мониторинг граничных значений входных и выходных параметров
  • Интерактивный выбор 5 языков, включая русский
    Использование языково-зависимой графики
  • Таймер
    для циклического выполнения функций
  • Парольная защита (безопасность)
    Управление пользователями – обеспечение доступа с использованием идентификационных номеров пользователей и паролей, определение прав различных групп пользователей
  • Сигнальная система;
    Свободно определяемые классы сообщений (с конфигурируемыми вариантами отображения и подтверждения получения сообщений), управление состояниями, аварийные и системные сообщения. При отключении питания панели все сообщения сохраняются.
    Поддержка битовых и аналоговых (сообщения о достижении предельных значений параметров) сообщений
  • Повышение гибкости за счет использования новых функций в виде Visual Basic Script, например, для выполнения операций сравнения, организации циклов и т.д.
  • Архивирование сообщений и значений параметров (в мульти-медиа карте или на сетевом накопителе с передачей данных через Ethernet)
    • Различные типы архивов: кратковременные или последовательные архивы
    • Сохранение и архивирование данных в стандартном формате Windows (CSV)
    • Интерактивная работа с данными архивов с использованием графиков кривых
    • Внешняя обработка данных с помощью стандартных инструментальных средств (MS Excel и MS Access)
  • Управление рецептами
    • С дополнительным сохранением данных на внешнем носителе (например, в мульти-медиа карте)
    • Интерактивная/ автономная обработка на панели
    • Сохранение и архивирование данных в стандартном формате Windows (CSV)
    • Внешняя обработка данных с помощью стандартных инструментальных средств (MS Excel и MS Access)
  • Слот для установки мульти-медиа карты
    для установки стандартного внешнего носителя данных, может использоваться для сохранения/ восстановления или транспортировки рецептурных данных
  • Простота обслуживания:
    • Сохранение и восстановление параметров конфигурации, операционной системы, записей данных и микропрограмм с компьютера, оснащенного пакетом программ ProSave
    • Загрузка/ считывание параметров конфигурации через любой из встроенных интерфейсов с автоматической идентификацией этого процесса
    • Регулировка контрастности изображения
    • Имитация работы панели непосредственно на компьютере с инструментальными средствами проектирования



Конфигурирование

Для конфигурирования панели необходим пакет программ SIMATIC WinCC flexible 2005 SP1 (лицензия Standard или выше). SIMATIC WinCC flexible является логическим продолжением и развитием программного обеспечения семейства ProTool. Проекты, созданные в среде ProTool, могут быть перенесены в WinCC flexible. Например, проекты панели TP 270 6" полностью конвертируются в проект панели OP 277 6". Если WinCC flexible запускается из среды SIMATIC Manager, то все данные проекта STEP 7 становятся доступными и инструментальным средствам разработки проекта панели оператора. Исключается необходимость выполнения операций множественного ввода одних и тех же данных.



Дополнения

  • SINUMERIK
    Опциональный пакет "SINUMERIK HMI copy license WinCC flexible CE". Для конфигурирования необходим пакет "SINUMERIK HMI engineering package WinCC flexible".
    Более полная информация приведена в каталоге NC 60.
  • Sm@rt Service
    Дистанционное оперативное управление и мониторинг SIMATIC HMI систем через TCP/IP сети
  • Sm@rt Access
    Обмен данными между HMI системами через TCP/IP сети. Дистанционный доступ к рецептурным данным, паролям, другим данным HMI системы, а также многое другое.



6AV6 643-0BA01-1AX0

Напряжение питания



Напряжение питания

DC 24 V

Допустимый диапазон

DC +18 +30 V

Память



Тип

Flash  RAM

Доступная для проекта память

4 МБ 

Время



Часы



  • Часы

Программные часы, синхронизируемые

Конфигурация



Инструмент для конфигурирования

WinCC flexible Standard 2005 SP1

Дисплей



Тип дисплея

TFT жидкокристаллический (LCD), 256 цветов

Размер

5.7 "

Разрешение (W x H в пикселах)

320 x 240

MTBF ламп подсветки (при 25 °C)

 60000 часов

Элементы управления



Операторские элементы

Membrane keyboard

Функциональные клавиши, программируемые

24 Function keys, 18 

Системные клавиши

36

Числовой/цифробуквеный ввод

Да / Да

Интерфейсы для мыши/клавиатуры/считывателя штрихкодов

USB / USB / USB

Степень защиты



С задней стороны

IP20

Сертификаты & Стандарты



Сертификаты

CE, UL

Внешние условия



Положение монтажа

Вертикальное

макс. относительная влажность (в %)

80%

Температура



  • рабочая

0  +50

  • транспортировки, хранения

-20  +60

Устройства/Приложения/Опции 



 Устройства вывода

Принтер, считыватель штрих кодов

Тип вывода



Цвет светодиодов

зеленый

Интерфейсы



Интерфейсы

1 x RS-422, 1 x RS-485 ( 12 Mbit/s)

USB

1 x USB (Universal Serial Bus)

Ethernet

1 x Ethernet (RJ45)

Операционные системы



Операционная система

Win CE

Процессор/аппаратура



Процессор

RISC 32-bit

Функциональность под WinCC flexible



Приложения/опции

Smart Service , Sm@rt Access

Скрипты на Visual Basic

Количество = 50

Планировщик задач

Да

Система помощи

Да

Система сообщений



  • Число сообщений

2,000

  • Битовые сообщения

Да

  • Аналоговые сообщения

Да

  • Буфер сообщений

Круговой буфер (n x 256 ), энергонезависимый

Рецепты



  • Рецепты

300

  • Записей данных на рецепт

500

  • Память рецептов

64 КБ встроенной flash, расширяемая с MMC картой

Теги в проекте



  • Тегов

2,048

  • Граничные значения

Да

  • Мультиплексирвание

Да

Элементы  отображения



  • Текстовые обьекты

10000 

  • Графические обьекты

Растровые, иконки, векторная графика

Списки



  • Текстовые списки

500

  • Графические списки

400

  • Библиотеки

Да

Архивирование



  • Количество архивов на проект

20

  • Количество точек измерения на проект

20

  • Глубина архива

10,000

Безопасность



  • Количество групп пользователей

50

  • Количество прав пользователя

32

  • Экспорт паролей

Да

Поддержка носителей информации



  • Multi Media Card

Да

Вывод сообщений/драйвер печати



  • Печать/вывод сообщений

Сообщения, цветная печать, копия экрана

Шрифты



  • Шрифты на клавиатуре

US American (English) 

Языки



  • макисмальное количество языков в Online

16

  • Конфигурируемые языки

Немецкий, Английский, Французский, Итальянский, Испанский, Китайский традиционный, Китайский упрощенный, Датский, Финский, Греческий, Япоонский, Корейский, Голланский, Норвежский, Польский, Португальский, Русский, Шведский, Чешский, Турецкий, Венгерский

  • Шрифты

Tahoma, Arial, Courier New, WinCC flexible-Standard, Pictographic languages, все свободно масштабируемые

Загрузка (Upload/Download)



  • Загрузка конфигурации

MPI/PROFIBUS DP, USB, Ethernet, автоматическое определение переноса

  • Связь с контроллером

S5, S7-200, S7- 300/400, 505, SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus)

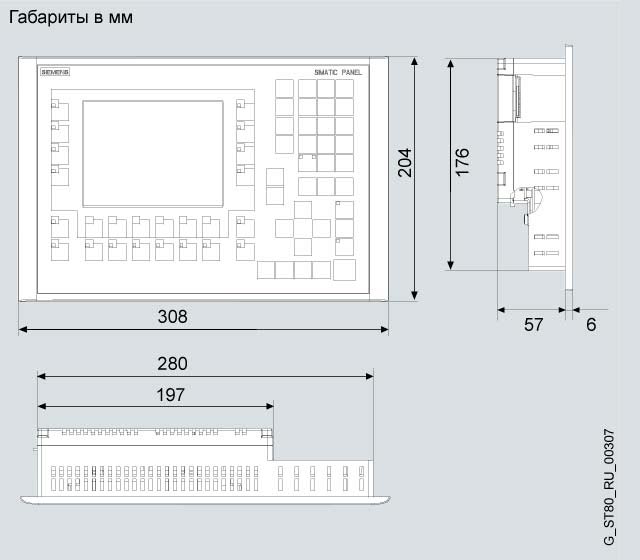

Размеры



Передней панели Ш x В (мм)

308 мм x 204 мм

Монтажный проем / глубина Ш x В / Г (мм)

281 мм x 177 мм / 59 мм 

Вес



Вес

1.19 кГ




Additional information is available in the Internet under:

http://www.siemens.com/panels
