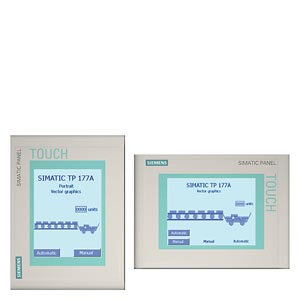

SIMATIC TP 177A производства Siemens

Сенсорная панель TP 177 A может использоваться для оперативного управления и мониторинга работы машин и установок в различных областях промышленного производства, а также в системах управления оборудованием зданий.

Малое время реакции позволяет использовать TP 177A в режиме пошагового управления.

Совместимость с TP 170A

• Одинаковые с TP 170A размеры монтажного проема
• Импорт параметров конфигурации TP 170A из ProTool/Lite, ProTool или ProTool/Pro
• Руководство по сереходу с TP 170A на TP 177A

• Компактное исполнение, экономия монтажного объема
• Полная поддержка концепции Totally Integrated Automation (TIA):
  Повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию
• Снижение затрат на обслуживание и выполнение пуско-наладочных работ за счет:
  • Дистанционной загрузки параметров конфигурации, в том числе и через WAN (Wide Area Network)
  • Необслуживаемого исполнения - отсутствие буферной батареи, длительный срок службы дисплея
• Наличие библиотек графических объектов, используемых для формирования необходимых изображений
• Возможность использования во всем мире:
  • использование 32 языков для формирования сообщений, включая азиатские языки и кириллицу
  • до 5 выбираемых интерактивных языков
  • языково-зависимые тексты сообщений и графика

• 5.7” STN, CCFL¹⁾ дисплей с внутренней подсветкой, 4 градации голубого цвета
• Аналоговая резистивная клавиатура
• Системная цифровая клавиатура с поддержкой десятичной, двоичной или шестнадцатеричной системы счисления
• Экранная буквенно-цифровая клавиатура
• Компактное исполнение с малой монтажной глубиной
• Прочный пластиковый корпус
• Фронтальная панель, устойчивая к воздействию нефтепродуктов, жиров и чистящих средств
• Втычной терминал для подключения цепи питания напряжением =24 В
• Встроенный интерфейс RS 485 (MPI, PROFIBUS DP до 1.5 Мбит/с) для подключения к программируемому контроллеру и загрузки параметров конфигурации

1) Cold Cathode Fluorescence Lamps

• Поля ввода-вывода
  для отображения и модификации параметров
• Клавиатура
  для активизации выполнения различных функций и действий. Конфигурирование до 16 функций, запускаемых с функциональной клавиатуры.
• Поддержка графики
  включение иконок в текстовые сообщения, использование иконок для обозначения кнопок и клавиш, отображение на дисплее рисунков.
  Инструментальные средства конфигурирования содержат обширную библиотеку графических объектов, которые могут использоваться для создания требуемых изображений. Для разработки изображений могут использоваться различные текстовые редакторы, поддерживающие интерфейс OLE (например, PaintShop, Designer или CorelDraw).
• Поддержка векторной графики
  возможность использования для формирования изображений линий, окружностей и т.д.
• Фиксированные надписи
  шрифтами различного размера для обозначения функциональных клавиш, рисунков, переменных
• Использование бар-графиков для индикации значений динамически изменяющихся параметров.
• Вызов контроллером необходимых изображений
  для поддержки работы оператора
• Переключение языков во время работы панели
  • 5 интерактивных языков, 32 конфигурируемых языка для формирования сообщений, включая азиатские языки и кириллицу
  • языково-зависимые тексты сообщений и графика
• Администрирование пользователей
  • идентификация пользователя и парольная защита
  • определение объема доступных функций для различных групп пользователей
• Система сообщений
  • битовые сообщения
  • свободно конфигурируемые классы сообщений (например, сообщения о состоянии/ошибках) для отображения различных событий и ожидания подтверждения о получении сообщения
  • хронология сообщений
• Тексты подсказок
  для диаграмм, сообщений и переменных
• Математические функции
• Мониторинг граничных значений
  входных и выходных параметров
• Индикатор
  для отображения состояния машины или установки
• Планировщик задач
• Использование шаблонов;
  Создание шаблонов изображений (шаблонное изображение появляется на всех картинках экрана)
• Простое конфигурирование и обслуживание
  • сохранение и восстановление конфигурации, операционной системы, записей данных и микропрограмм на компьютере, оснащенном программным обеспечением ProSave
  • загрузка/ считывание конфигурации через MPI/PROFIBUS DP/RS 232 или через последовательный интерфейс RS485
  • автоматическая передача идентификатора
  • регулировка контрастности изображения
  • очистка экрана
  • работа без буферной батареи

Конфигурирование

Для конфигурирования панели используется программное обеспечение SIMATIC WinCC flexible модификаций Compact, Standard или Advanced (смотри раздел SIMATIC HMI).

Необходимый пакет поддержки аппаратуры (HSP - HardwareSupportPackage) может быть загружен из Internet:

 http://www4.ad.siemens.de/WW/view/de/19241467

Проект, разработанный в среде ProTool, может быть импортирован в WinCC flexible

Панель оператора TP 177A может использоваться с:

• программируемыми контроллерами SIMATIC S7-200/-300-400
• системами компьютерного управления SIMATIC WinAC Software/Slot PLC

Замечание:
Для получения более полной информации воспользуйтесь разделом "Системные интерфейсы"

Additional information is available in the Internet under:

http://www.siemens.com/panels
