STEP 7 Safety (TIA Portal) производства Siemens

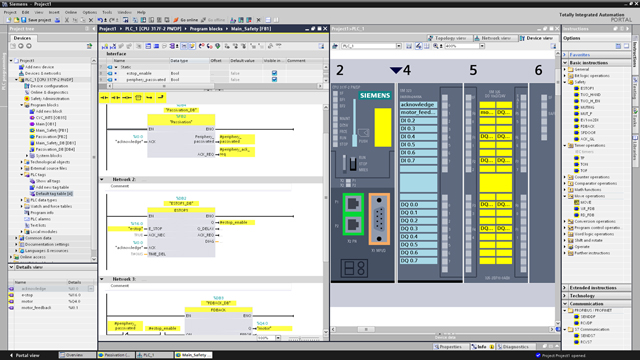

Инструментальные средства STEP 7 Safety Advanced позволяют использовать TIA Portal для разработки приложений обеспечения безопасности.

Разработка программ обеспечения безопасности выполняется на языках LAD и FBD с использованием готовых сертифицированных программных блоков.

Программное обеспечение STEP 7 Safety Advanced дополняет пакет TIA Portal функциями построения систем противоаварийной защиты и обеспечения безопасности (F систем):

• Интуитивно понятная и однородная концепция выполнения работ (как для стандартных систем), позволяющая выполнять быструю разработку программ обеспечения безопасности.
• Одинаковые способы конфигурирования стандартных и F систем.
• Полная готовность к запуску: автоматическая установка F runtime группы при вставке F-CPU.
• При использовании специальных сигнатур для параметров приборов концепция организации библиотек поддерживает функции внутренней стандартизации и упрощения проверки приложений обеспечения безопасности.
• Редактор Safety Administrator Editor обеспечивает централизованную поддержку функций администрирования, отображения и модификации параметров обеспечения безопасности.
• Мгновенный обзор всех объектов обеспечения безопасности на основе однородной и интегрированной идентификация.

Пакет STEP 7 Safety Advanced обеспечивает поддержку широкого спектра функций для разработки приложений, связанных с обеспечением безопасности, на основе F систем SIMATIC Safety.

Технология SIMATIC Safety имеет сертификаты на построение систем, отвечающих требованиям:

• Уровней безопасности до SIL3 по стандарту IEC 61508: 2010.
• Уровней производительности до PLe по стандарту ISO 13849-1: 2006 или EN ISO 13849-1: 2008.

Документация по системам обеспечения безопасности является частью документации, соответствующей требованиям Директивы Машиностроения или стандарта IEC 61508 и других действующих стандартов. STEP 7 Safety Advanced обеспечивает поддержку проверки программы обеспечения безопасности и соответствующей документации на соответствие требованиям стандартов по одному нажатию кнопки.

Прочие функции:

• Библиотека с множеством программных блоков обеспечения безопасности.
• Деление критичных и некритичных к времени выполнения задач на 2 runtime группы.
• Соединение модулей с использованием функций Drag&Drop (перетащил и бросил) редактора программ.
• Многократное использование параметров модуля с помощью библиотеки проекта.
• Однозначная маркировка компонентов обеспечения безопасности, параметров, блоков и т.д.
• Редактор Safety Administration Editor для решения следующих задач:
  • Отображение состояний и сигнатуры программы обеспечения безопасности.
  • Отображение состояний режимов обеспечения безопасности.
  • Создание и формирование F runtime групп.
  • Отображение информации о F блоках.
  • Определение/ модификация процедур доступа к проекту.
  • Определение/ модификация основных настроек для программы обеспечения безопасности.

Проекты, созданные с помощью пакета Distributed Safety V5.4 SP5, могут использоваться и в STEP 7 Safety Advanced V11.

Системные требования

STEP 7 Safety Advanced V11 может работать в среде STEP 7 Professional V11 SP1.
