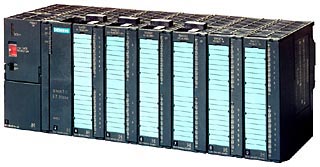

SIMATIC ET 200M производства Siemens

Модульная система периферийных устройства SIMATIC ET 200M состоит из:

• интерфейсного модуля IM153,
• максимум 8 модулей периферии системы автоматизации SIMATIC S7-300,
• источника питания PS 307, если требуется.

Возможно любое сочетание различных модулей, что позволяет оптимально адаптировать систему к имеющимся требованиям.
Система периферийных устройств SIMATIC ET 200M подключается к PROFIBUS DP через интерфейсный модуль IM153.
Подключение к PROFIBUS DP по волоконно-оптическим кабелям осуществляется через интегрированные интерфейсы блока IM153-2 FO или через дополнительные модули OLM (оптический модуль подключения) или OBT (оптический терминал шины).

Соединение с использованием шинных разъёмов

Простая конструктивная техника с шинными разъёмами SIMATIC S7-300 делает SIMATIC ET 200M гибким и легким в обслуживании:

• Установка модулей
  Блоки просто зацепляются за профильную рейку, опускаются в вертикальное положение и фиксируются винтом.
• Интегрированная задняя шина
  Задняя шина интегрирована в блоки. Соединение блоков происходит через шинные разъёмы, которые устанавливаются в заднюю часть корпуса.

На входы и выходы модульной системы периферийных устройств SIMATIC ET 200M доступны из прикладной программы пользователя контроллера управления движением SIMOTION точно так же, как входы и выходы, установленные централизовано.
Коммуникации по шине полностью осуществляются устройством SIMOTION и интерфейсным модулем IM153. Диагностические функции отслеживают правильное функционирование SIMATIC ET 200M.
SIMATIC ET 200M осуществляет диагностику следующих функций:

• Отказ блоков
• Короткое замыкание (для выходов)
• Ошибка шины, т.е. ошибочную передачу данных
• Сбой питания напряжения 24 В DC цепей нагрузки

Данные диагностики анализируются:

• при децентрализованной установке с помощью информационных светодиодов на SIMATIC ET 200M
• при централизованной установке с помощью SIMOTION
