S7-PDIAG производства Siemens

SIMATIC S7-PDIAG позволяет повысить коэффициент готовности оборудования и обеспечивает возможность быстрого поиска, анализа и устранения неисправностей.

Пакет S7-PDIAG позволяет создавать однородные процедуры диагностирования контроллеров SIMATIC S7-300/ S7-400/ C7, которые включаются в программы пользователя, создаваемые на языках LAD, SFC или STL. Пакет позволяет создавать диагностические процедуры, позволяющие обнаруживать не только внутренние отказы контроллера, но и отказы в его внешних цепях.

В сочетании с пакетом конфигурирования панелей оператора SIMATIC ProTool и дополнительного пакета диагностики ProAgent для SIMATIC HMI, S7-PDIAG позволяет создавать мощные диагностические системы, в которых:

• Возникновение ошибок сопровождается выводом определяемых пользователем текстовых сообщений и значений сигналов, вызвавших появление ошибки.

• Легко обнаруживаются различные неисправности.

Технические данные приведены в разделе "Инструментальные средства проектирования".

Совместно с пакетами S7-GRAPH и ProAgent пакет S7-PDIAG является ключевым компонентом систем технической диагностики SIMATIC.

Аппаратной основой для построения таких систем служат программируемые контроллеры S7-300/S7-400, а также графические панели оператора SIMATIC.

S7-PDIAG

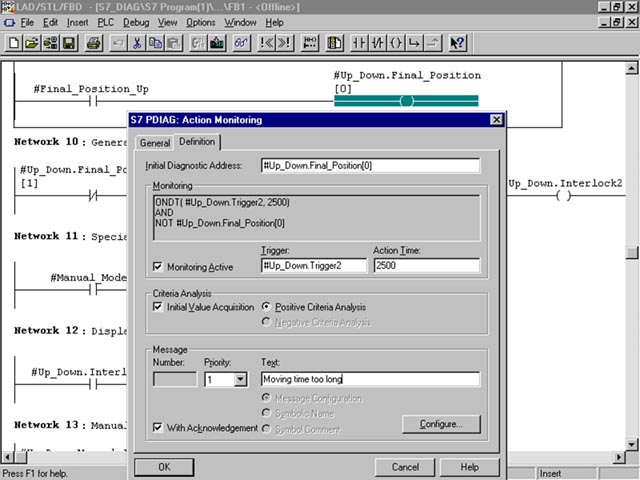

• Определение алгоритма выявления ошибок: S7-PDIAG обеспечивает возможность непрерывного контроля сигналов системы (включая считывание значений сигналов и проверку необходимых условий), а также вывода связанных с ними текстов сообщений. Для этой цели может быть использован редактор LAD/FBD/STL.

• Конфигурирования вызова FB (при необходимости) при выявлении ошибки.

• Интерактивное изменение времени мониторинга.

• Поддержка поиска неисправности: дополнительно к отображению информации об обнаруженных ошибках S7-PDIAG и ProAgent позволяют производить изменение режимов работы системы непосредственно с панели оператора.

ProAgent

ProAgent является дополнительным пакетом для всех устройств SIMATIC HMI, который использует стандартный интерфейс оператора (одинаковый с интерфейсами S7-PDIAG и S7-GRAPH):

• Отображение ошибок: с временными отметками и соответствующим отчетом.

• Обнаружение ошибок: анализ условий и отображение значений сигналов, вызвавших появление ошибки.

• Облегчение поиска неисправности: базируется на просмотре информации и изменении режимов работы оборудования.
