S7-PLCSIM производства Siemens

S7-PLCSIM позволяет тестировать все блоки пользователя и выбирать все существующие функции системы.

Он может быть использован для тестирования программ, написанных на:

• LAD, FBD и STL

• S7-GRAPH

• S7-HiGraph

• S7-SCL

• CFC (включая SFC).

Расширенный спектр приложений:

• S7-PDIAG

• WinCC (локальная установка)

Эмулятор S7-PLCSIM позволяет тестировать программные блоки пользователя на компьютере или программаторе без использования реального программируемого контроллера.

Это позволяет выполнять отладку программы на ранних стадиях разработки проекта и предоставляет следующие преимущества:

• Ускорение отладки программы и снижение затрат на проектирование.
• Повышение качества разрабатываемого программного обеспечения.

Технические данные приведены в разделе "Инструментальные средства проектирования".

S7-PLCSIM интегрируется в пакет STEP 7 и позволяет получать следующий набор дополнительных функций:

• Тестирование и отладка программ STEP 7.
• Тестовые функции для различных способов представления программ S7.

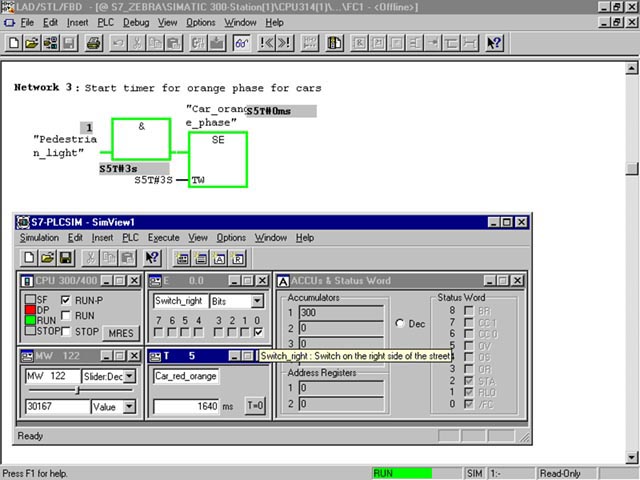

В процессе отладки программ пользователь может использовать удобный набор функций S7-PLCSIM:

• Выбор режима работы: непрерывное выполнение программы или выполнение 1 цикла программы.
• Отображение содержимого аккумуляторов, блока регистров, стека.
• Интерфейс пользователя для отображения и модификации значений входных и выходных сигналов, флагов, таймеров, счетчиков и блоков данных.
• Фиксация ошибок в организационных блоках.

Режимы работы

S7-PLCSIM имитирует взаимодействие центрального процессора SIMATIC S7 с областью отображения процесса. По аналогии с процедурами в реальной аппаратуре тестируемая программа загружается в эмулируемый центральный процессор S7. S7-PLCSIM поддерживает интерфейс для обмена данными с различными приложениями Windows. Связь базируется на использовании элементов управления ActiveX Control. S7-PLCSIM позволяет:

• Производить запись и считывание переменных.
• Изменять режимы работы эмулируемой системы (например, выполнять 1 цикл программы).
