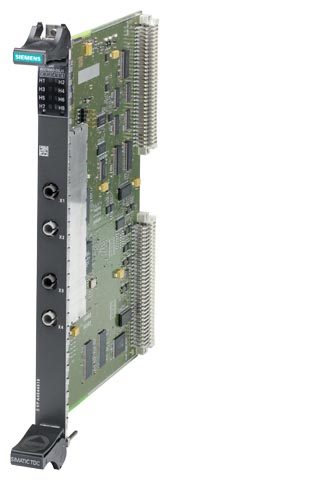

Коммуникационный модуль CP53M0 производства Siemens

Коммуникационный модуль CP53M0 позволяет соединить систему SIMATIC TDC с ситемой SIMADYN D для быстрого обмена данными, например при расширении существующих систем SIMADYN D.

Подключение системы SIMATIC TDC к системе SIMADYN D.
Подключение системы SIMATIC TDC к двум другим корзинам SIMATIC TDC.
Коммуникационный буфер для обмена данными между модулями CPU в корзине.

Коммуникационный модуль CP53M0
Память
Коммуникационная память	SRAM, 128 KБ
Коммуникационный буфер	SDRAM, 8 MБ
FOC интерфейс
Количество	2 (режим ведущего устройства) 1 (режим ведомого устройства)
Скорость передачи данных	96 Mбит/сек
Кодирование	5B/6B
Напряжения, токи потребления
Напряжения / токи	+5 В / 0.3 A 3.3 В / 0.5 A
Рассеиваемая мощность
Рассеиваемая мощность, стандартная	3.1 Вт
Размеры
Количество занимаемых слотов	1
Размеры Ш x В x Д (мм)	20 x 233 x 160
Вес	0.6 кг

Интерфейс коммуникационного модуля CP53M0 основан на FOC подключении и поддерживает коммуникационные протоколы SIMADYN D.

Следующие функции могут быть добавлены в систему при использовании коммуникационного модуля CP53M0:

CP53M0 как мастер:
CP53M0 параметризуется в аппаратной конфигурации в режиме мастера (установка по умолчанию). В этом режиме два ведомых модуля (CS22 или CP53M0) могут быть подключены к CP53M0.
CP53M0 как ведомое устройство:
CP53M0 параметризуется в аппаратной конфигурации в режиме ведомого устройства. В этом режиме ведущие устройства CS12/CS13/CS14 или CP53M0 могут быть подключены к нему.

Описание : simatic tdc cp53m0 communication module rack coupling tdc <--> simadyn
Вес (кг) : 0.433

Код	Заказной номер	Заказать
110148	6DD1660-0BJ0	Заказать
