IE/PB Link PN IO производства Siemens

Модуль IE/PB Link  PN IO является самостоятельным компонентом, обеспечивающим обмен данными между Industrial Ethernet и PROFIBUS.

Поддержка функций Proxy сервера позволяет использовать существующие приборы PROFIBUS в системах ввода-вывода PROFINET.

Модуль IE/PB Link PN IO обеспечивает поддержку следующих функций:

• S7 routing
  • обеспечение “прозрачности” связанных сетей и межсетевого обмена данными с использованием PG/OP функций связи, что позволяет производить дистанционное обслуживание и программирование всех сетевых систем автоматизации с программатора, подключенного к любой точке сети PROFIBUS или Industrial Ethernet;
  • обеспечение доступа к данным S7 станций, подключенных к PROFIBUS, со стороны систем визуализации, установленных на сетевых станциях Industrial Ethernet.
• Роутинг записей данных (PROFIBUS DP)
  • через модуль IE/PB Link PN IO могут выполняться операции дистанционной диагностики и настройки приборов полевого уровня с Ethernet станции (компьютера/ программатора), оснащенного программным обеспечением SIMATIC PDM.

PROFINET приложения

• Защита инвестиций. Возможность подключения ведомых устройств существующих сетей PROFIBUS DP к PROFINET контроллеру ввода-вывода.
• Обеспечение доступа к данным систем автоматизации со всех уровней управления предприятием.
• Обеспечение доступа к данным PROFIBUS станций через Ethernet и Internet из любой точки мира. Поддержка принципа вертикальной интеграции систем управления.
• Оптимизация производственного процесса из единого центра управления.
• Загрузка и считывание S7 программ из единого центра управления.
• Объединение оборудования различных производителей на основе PROFINET.

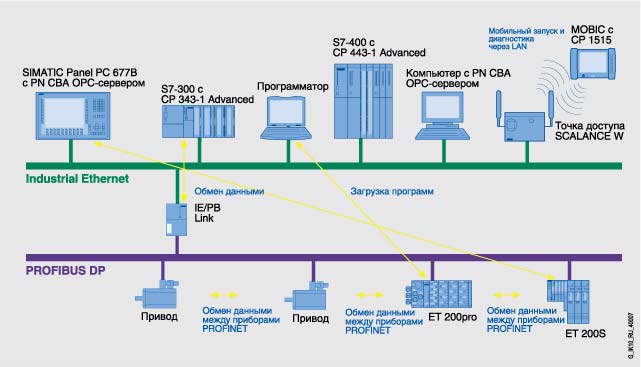

Пример PROFINET конфигурации с Industrial Ethernet и PROFIBUS. Через IE/PB Link PN IO в качестве proxy, PROFIBUS приборы интегрируются вPROFINET.

Вертикальная интеграция

• Обеспечение доступа к данным PROFIBUS станций через Ethernet и Internetиз любой точки мира.
• Оптимизация производственного процесса из единого центра управления.
• Обеспечение доступа к данным систем автоматизации со всех уровней управления предприятием.
• Загрузка и считывание S7 программ из единого центра управления.

Пример использования модуля IE/PB Link PN IO в качестве роутера с Industrial Ethernet на PROFIBUS для реализации принципа вертикальной интеграции

Модуль выпускается в компактном пластиковом корпусе формата модулей S7-300 шириной 80 мм:

• Компактное исполнение;
  на фронтальной панели корпуса расположены:
  • Гнездо RJ45 для подключения к сети Industrial Ethernet.
  • 9-полюсным гнездо соединителя D-типа для подключения к сети PROFIBUS.
  • 2-полюсным терминальным блоком с контактами под винт для подключения внешнего источника питания =24В.
  • Светодиодами индикации режимов работы, передачи данных, наличия отказов.
• Подключение к Industrial Ethernet с помощью FC RJ45 с осевым отводом кабеля
• Простота монтажа;
  IE/PB Link PN IO монтируется на стандартную профильную шину S7-300 DIN.
• Работа с естественным охлаждением.
• Сохранение параметров настройки в съемном модуле памяти C-PLUG. Замена модуля без повторного конфигурирования системы.

PROFINET

• PROFINET IO proxy;
  организация обмена данными между PROFINET контроллером ввода-вывода и ведомыми устройствами PROFIBUS DP в реальном масштабе времени.

Дополнительные функции для вертикальной интеграции

• S7 routing
  • поддерживают “прозрачность” сети и обеспечивают возможность дистанционного обслуживания и программирования всех сетевых станций SIMATIC S7 с одного программатора, подключенного к любой точке связанных сетей PROFIBUS или Industrial Ethernet;
  • обеспечение доступа к данным систем автоматизации SIMATIC S7, подключенным к сети PROFIBUS, со стороны систем человеко-машинного интерфейса, установленных на сетевых станциях Industrial Ethernet.
• Роутинг данных (PROFIBUS DP)
  • модуль IE/PB Link PN IO способен выступать в роли маршрутизатора записей данных, направляемых в ведомые устройства PROFIBUSDP. Формирование записей данных для настройки  и диагностики приборов полевого уровня выполняется с помощью пакета программ SIMATIC PDM (Process Device Manager).
    Пакет обеспечивает возможность выполнения операций дистанционной настройки и диагностики приборов полевого уровня, подключенных к сети PROFIBUS-PA, со станции Industrial Ethernet. Соединение сетей PROFIBUS-DP и PROFIBUS-PA должно выполняться через блоки или модули DP/PA связи.

Существующие системы на основе PROFIBUS могут быть интегрированы в PROFINET без всяких изменений.

По отношению к подключенному сегменту PROFIBUS модуль IE/PB Link PN IO выполняет функции ведущего DP устройства класса 2.

Диагностика

С использованием функциональных возможностей пакета STEP 7 или протокола SNMP:

• диагностика PROFINET приборов полевого уровня, подключенных к контроллеру ввода-вывода через модуль IE/PB Link PN IO.
• широкий набор диагностических и статистических функций;
• диагностика коммуникационных соединений;
• получение статистических данных о работе контроллера управления локальной сетью;
• считывание содержимого диагностического буфера;
• с помощью протокола SNMP могут считываться все объекты MIB-2, что позволяет получать информацию о текущем состоянии интерфейса Ethernet, выполнять его восстановление.

Конфигурирование

Для конфигурирования модуля IE/PB Link PN IO необходим STEP 7 от V5.2 SP3 и выше.

STEP 7 используется для установки сетевых адресов и формирования информации для поддержки операций маршрутизации.

Параметры конфигурации системы распределенного ввода-вывода PROFINET сохраняются в памяти PROFINET контроллера ввода-вывода. Эту особенность необходимо учитывать при расчете необходимого объема памяти контроллера. Параметры инициализации для интерфейса Ethernet сохраняются в съемном модуле памяти C-PLUG. В случае отказа модуль IE/PB Link PN IO может быть быстро заменен без повторного конфигурирования системы связи.

Additional information is available in the Internet under:

http://www.siemens.de/profinet
