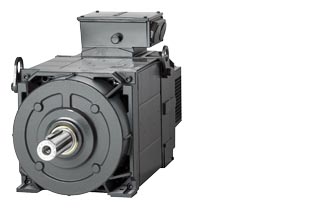

1PH7 с SINAMICS S120 Векторного управления производства Siemens

Изоляция в обмотке статора согласно EN 60034‑1 (IEC 60034‑1)

Класс нагревостойкости 155 (F) для температуры теплоносителя до +40 °C (+104 °F)

Охлаждение согласно EN 60034‑6 (IEC 60034‑6)

Принудительное охлаждение

• SH 100 … SH 225

Вентилятор монтируется аксиально на NDE

• SH 280

Вентилятор монтируется радиально на NDE

Контроль температуры

KTY 84 датчик температуры в обмотке статора

• SH 280

Дополнительный KTY 84 как резерв

Параметры двигателя вентилятора
(см. Руководство по проектированию)

400 В 3 AC, 50/60 Гц
480 В 3 AC, 60 Гц

Тип конструкции согласно EN 60034‑7 (IEC 60034‑7)

IM B3, IM B5, IM B35

Степень защиты согласно EN 60034‑5 (IEC 60034‑5)

IP55 (fan IP54)

Конец вала со стороны привода согласно DIN 748‑3 (IEC 60072‑1)

Со шпонкой, балансировка в половину шпонки, гладкий вал

Точность вала и фланца согласно DIN 42955 (IEC 60072‑1)¹⁾

• SH 100 … SH 160

Допуск R (reduced)

• SH 180 … SH 280

Допуск N (normal)

Амплитуда вибрации согласно EN 60034‑14 (IEC 60034‑14)

• SH 100 … SH 225

Степень R (reduced)

• SH 280

Степень N (normal)

Уровень звукового давления согласно DIN EN ISO 1680
Допуск +3 дБ

Уровень звукового давления как функция направления обдува
См. Руководство по проектированию

Исполнения подшипников и максимальные скорости

См. Руководство по проектированию

Датчики, встроенные
для двигателей без DRIVE‑CLiQ интерфейса

• Инкрементальный датчик HTL 1024 ИМП/ОБ.
• Инкрементальный датчик sin/cos 1 V_pp 2048 имп/об.
• Абсолютный датчик EnDat 2048 ИМП/ОБ.
• резольвер 2-полюсный

Датчики, встроенные
для двигателей с DRIVE‑CLiQ интерфейсом

• 22 бит инкрементальный датчик (2048 Имп/об. внутренний) с 11 бит для позиции коммутации
• 22 бит инкрементальный датчик (2048 Имп/об. внутренний)
• Абсолютный датчик 22 бит однооборотный (2048 Имп/об. внутренний) +12 бит многооборотный
• 14 бит резольвер

Подключение

• Коннектор для сигналов

Соединительный коннектор не поставляется

• Клеммная коробка для силовых

• SH 160 … SH 225

Клеммная коробка сверху

• SH 280

Клеммная коробка NDE справа

Окраска

Стандартная окраска антрацит, RAL 7016

• SH 100 … SH 160

Без окраски

• SH 180 … SH 280

Грунтовка

Опции

См. Опции и
Данные для выбора и заказа

1PH718
1PH722

1PH728

C30

Обмотка версии 690 V 3 AC

–

✓

G14

Вентилятор с воздушным фильтром

✓

✓

G80

Подготовка для установки инкрементального датчика  POG 10

–

✓

K08

Сигнальный разъём установлен противоположно

–

✓

K16

Второй вывод вала
(возможно только при отсутствии датчика)

–

✓

K31

2-ая табличка установленная отдельно на коробке

✓

✓

K40

Устройство смазки на сторонах DE и NDE
(не возможно для подшипников с увеличенной максимальной скоростью)

✓

Стандарт

K45

230 V AC нагрев при останове

–

✓

K55

Cable entry plate, terminal box, customer-specific¹⁾

✓

✓

K83

Клеммная коробка, вращение + 90 градусов

–

✓

K84

Клеммная коробка, вращение - 90 градусов

–

✓

K85

Клеммная коробка, вращение + 180 градусов

–

✓

L27

NDE подшипники в закрытой версии

✓
Только для 1PH718

Стандарт

Стандарт для 1PH722

M39

Версия для 22 опасных зон в соответствии с EN 50281²⁾

✓

✓

M83

Дополнительная резьба для установочного винта на опорах двигателя

–

✓

Y55

Не стандартный вовод вала  DE

По запросу

По запросу

Y80

Различные данные двигателя на табличке¹⁾

По запросу

По запросу

Y82

Дополнительные данные пользователя на табличке¹⁾

По запросу

По запросу

Пример или финишная окраска Антрацит  RAL 7016

Стандарт

Стандарт

R1Y

Финишная окраска другого цвета RAL³⁾

✓

✓

R2Y

Специальная окраска другого цвета  RAL³⁾

✓

✓
