Комплект блока управления CU320-2 PN (PROFINET) производства Siemens

Функции коммуникации, функции управления с обратной связью и без обратной связи обеспечиваются модулем управления CU320-2 PN.

Комплект модуля управления, который состоит из модуля управления CU320-2 PN и програмного обеспечения, установленного на карте Compact Flash, обеспечивает требуемые интерфейсы, которые упрощают настройку и ввод в эксплуатацию. Карта CompactFlash вставляется в CU320-2 PN и может быть быстро заменена при обновлении программного обеспечения.

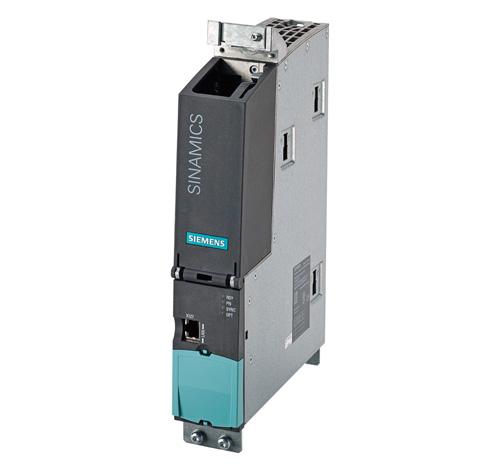

Блок управления CU320-2 PN
Потребление по току, макс. по 24 V DC типовое. без учета цифровых выходов, опций расширения и питание DRIVE-CLiQ	1.0 A
Сечение проводников, max.	2.5 mm²
Защита предохранителем, max.	20 A
Цифровые входы соттветсвуют IEC 61131-2 тип 1	12 развязанных цифровых входов 8 двунаправленных, неразвязанных цифровых входов/выходов
Напряжение	-3 V ... +30 V
Низкий уровень (неподключенный вход считается за низкий уровень)	-3 V ... +5 V
Высокий уровень	15 V ... 30 V
Потребление тока по 24 V DC, типовое	9 mA
Время срабатывания для цифровых входов, прим. ¹⁾
L → H	50 μs
H → L	100 μs
Время срабатывания для быстрых цифровых входов, прим..¹⁾
L → H	5 μs
H → L	50 μs
Сечение проводников, max.	1.5 mm²
Цифровые выхода (с защитой от КЗ)	8 двунаправленных неразвязанных цифровых входов/выходов
Напряжение	24 V DC
Ток нагрузки на цифровой выход, макс.	500 mA
Время задержки, тип. / макс.
L → H	150 μs/400 μs
H → L	75 μs/100 μs
Сечение проводников, max.	1.5 mm²
Потери	24 W
Подключение PE	винт M5
Подключение заземления	винт M5
Размеры
Ширина	50 мм
Высота	300 мм
Глубина	226 мм
Вес, прим.	2.3 кг
Стандарты	cULus

¹⁾ Указанное время относиться к аппаратной части. Реальное время отклика зависит от временного слота, в котором данный цифровой сигнал будет обработан.

CU320-2 PN модуль управления имеет следующие особенности подключения и интерфейсы интерфейсы в стандартной комплектации:

4 DRIVE-CLiQ гнезда DRIVE-CLIQ для коммуникации с другими устройствами DRIVE-CLIQ, например, устройствами шасси или терминальными модулями
2 PROFINET интерфейса с профилем PROFIdrive
12 параметризованных цифровых входов (плавающих)
8 параметризованных двунаправленных цифровых входов/выходов (неплавающих)
1 последовательный интерфейс RS232
1 интерфейс для базовой панели оператора BOP20
1 слот для Карты CompactFlash, на которой сохранены встроенные программы и параметры
1 слот для установки дополнительного модуля для расширения интерфейса
1 Ethernet интерфейс для ввода в эксплуатацию и диагностики
3 испытательных гнезда и базовое заземление для поддержки пуска
1 соединение для источника питания 24 V DC
1 защитное заземление
1 заземление

A shield support for the signal cable shield on the option module is located on the CU320-2 PN Control Unit.

Свободный слот используется для расширения интерфейса, например, подключения дополнительных терминалов.

Состояние CU320-2 PN блока управления обозначается многоцветными светодиодами.

CU320-2 PN Блок управления подключается к компонентам через DRIVE-CLIQ.

Кабель DRIVE-CLIQ для подключения CU320-2 PN к SINAMICS G130 преобразователю включен в комплект поставки силового модуля.

Блок управления CU320-2 PN связывается с высокоуровневой системой управления, используя PROFINET и профиль PROFIdrive.

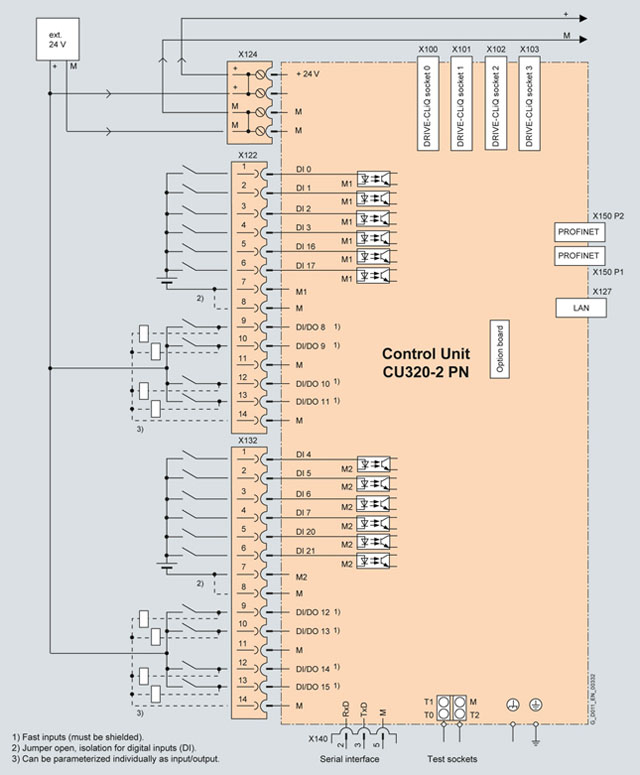

Схема подключений, CU320-2 PN

Описание	Заказной номер
Industrial Ethernet FC
Разъем RJ45 145 (1 шт)	6GK1901-1BB30-0AA0
Разъем RJ45 145 (10 шт)	6GK1901-1BB30-0AB0
Инструмент для снятия изоляции (Stripping Tool)	6GK1901-1GA00
Стандартный кабель GP 2x2	6XV1840-2AH10
Гибкий Кабель GP 2x2	6XV1870-2B
Прочный кабель GP 2x2	6XV1870-2D
Прочный кабель 2x2	6XV1840-3AH10
Морской кабель 2x2	6XV1840-4AH10
Заглушки (против пыли) (50 шт) для закрывания неиспользованных портов DRIVE-CLiQ	6SL3066-4CA00-0AA0

Документ SINAMICS Low Voltage Engineering Manual содержит дополнительную информацию о CU320-2 PN. Он доступен в виде PDF-файла на CD-ROM, прилагаемый к каталогу D 11.

Код	Заказной номер	Описание	Вес (кг)	Заказать
66424	6GK1901-1BB30-0AA0	simatic net ie fc rj45 plug 145 rj45, розеточный разъём для подключения к industrial ethernet в высокопрочном металлическим корпусе, метод поключения - бытрый монтаж (fc), отвод кабеля под углом 145 град., 1 шт. в упаковке	0.03	Заказать
114457	6GK1901-1BB30-0AB0	simatic net ie fc rj45 plug 145, rj45-вилка с металлическим корпусом для систем быстрого подключения, выход кабеля 145 град., упаковка из 10 штук	0.3	Заказать
66431	6GK1901-1GA00	simatic net, инструмент для быстрой разделки стандартного industrial ethernet fastconnect кабеля	0.1	Заказать
115615	6SL3040-1GA01-1AA0	sinamics g130 control unit kit profinet group mlfb consisting of: control unit cu320-2 pn compactflash card g130 sinamics micromaster starter unit documentation cd	2.64	Заказать
67584	6SL3066-4CA00-0AA0	sinamics заглушка от пыли в разъем drive-cliq 50 штук	0.087	Заказать
70514	6XV1840-2AH10	simatic net, fc стандартный ie tp кабель для быстрого монтажа (fc), для подкл. к fc соединителю rj45, 4-жильный, экранированный, категория 5, поставка по метражу отрезками длиной 20 ... 1000 m	0.068	Заказать
70515	6XV1840-3AH10	simatic net, fc трейлинговый ie tp кабель для быстрого монтажа (fc), для подкл. к fc соединителю rj45, 4-жильный, экранированный, категория 5, до 5 млн. циклов изгиба, поставка по метражу отрезками длиной 20 ... 1000 m	0.055	Заказать
116977	6XV1840-4AH10	simatic net, fc морской ie tp кабель для быстрого монтажа (fc), для подкл. к fc соединителю rj45, 4-жильный, экранированный, категория 5 поставка по метражу отрезками длиной 20 ... 1000 m	0.055	Заказать
117052	6XV1870-2B	simatic net, ethernet fc инсталяционный гибкий кабель (profinet тип b) 4-x жильный экранированный; категории 5 продаётся в метрах, макс. поставка 1000 m, мин. заказная длина: 20 m	0.068	Заказать
70585	6XV1870-2D	simatic net, ethernet fc инсталяционный кабель для передвижных механизмов с гусеничной лентой (profinet тип с) с 4-x жильный экранированный; категории 5 продаётся в метрах (1 миллион циклов), макс. поставка 1000 m, мин. заказная длина: 20 m	0.068	Заказать
