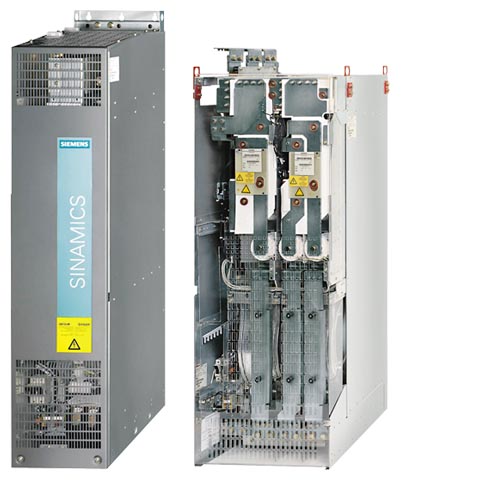

Силовой модуль содержит
Напряжение питания от 380 В до 480 В | Силовые блоки | ||||||
|---|---|---|---|---|---|---|---|
|
| 6SL3310-1GE36- | 6SL3310-1GE37- | 6SL3310-1GE38- | 6SL3310-1GE41- |
|
|
Номинальный выходной ток | A | 605 | 745 | 840 | 985 |
|
|
Базовый ток нагрузки IL 1) | A | 590 | 725 | 820 | 960 |
|
|
Базовый ток нагрузки IH 2) | A | 460 | 570 | 700 | 860 |
|
|
Номинальная мощность для | кВт | 315 | 400 | 450 | 560 |
|
|
Номинальная мощность для | кВт | 250 | 315 | 400 | 450 |
|
|
Номинальная мощность для | л.с. | 500 | 600 | 700 | 800 |
|
|
Номинальная мощность для | л.с. | 400 | 500 | 600 | 700 |
|
|
Максимальный требуемый ток 3) | A | 1 | 1 | 1 | 1.25 |
|
|
Номинальный входной ток4) | A | 629 | 775 | 873 | 1024 |
|
|
Потери | кВт | 7.8 | 9.1 | 9.6 | 13.8 |
|
|
Требуемый поток воздуха | m3/s | 0.78 | 0.78 | 0.78 | 1.48 |
|
|
Степень защиты |
| IP00 | IP00 | IP00 | IP00 |
|
|
Уровень шума | dB | 70/73 | 70/73 | 70/73 | 72/75 |
|
|
Ввод |
| Фланцевое подключение с винтами M12 | Фланцевое подключение с винтами M12 | Фланцевое подключение с винтами M12 | Фланцевое подключение с винтами M12 |
|
|
Подключение двигателя |
| Фланцевое подключение с винтами M12 | Фланцевое подключение с винтами M12 | Фланцевое подключение с винтами M12 | Фланцевое подключение с винтами M12 |
|
|
Максимальное сечение проводника для прочих кабелей |
| 4 x 240 mm2 на проводник | 4 x 240 mm2 на проводник | 4 x 240 mm2 на проводник | 6 x 240 mm2 на проводник |
|
|
PE1/GND или PE2/GND проводник |
| M12 винт | M12 винт | M12 винт | M12 винт |
|
|
Максимальное сечение проводника для PE1/GND |
| 2 x 240 mm2 | 2 x 240 mm2 | 2 x 240 mm2 | 4 x 240 mm2 |
|
|
Максимальное сечение проводника для PE2/GND | мм | 4 x 240 mm2 | 4 x 240 mm2 | 4 x 240 mm2 | 6 x 240 mm2 |
|
|
Ширина | mm | 503 | 503 | 503 | 908 |
|
|
Высота | mm | 1506 | 1506 | 1506 | 1510 |
|
|
Глубина | mm | 540 | 540 | 540 | 540 |
|
|
Вес, примерно. | кг | 294 | 294 | 294 | 530 |
|
|
Напряжение питания от 660 В до 690 В | Силовые блоки | ||||||
|---|---|---|---|---|---|---|---|
|
| 6SL3310-1GH33- | 6SL3310-1GH34- | 6SL3310-1GH34- | 6SL3310-1GH35- | 6SL3310-1GH37- | 6SL3310-1GH38- |
Номинальный выходной ток | A | 330 | 410 | 465 | 575 | 735 | 810 |
Базовый ток нагрузки IL 1) | A | 320 | 400 | 452 | 560 | 710 | 790 |
Базовый ток нагрузки IH 2) | A | 280 | 367 | 416 | 514 | 657 | 724 |
Номинальная мощность для | kW | 315 | 400 | 450 | 560 | 710 | 800 |
Номинальная мощность для | kW | 250 | 315 | 400 | 450 | 630 | 710 |
Максимальный требуемый ток 3) | A | 0.9 | 1 | 1 | 1 | 1.25 | 1.25 |
Номинальный входной ток4) | A | 343 | 426 | 483 | 598 | 764 | 852 |
Потери | кВт | 5.8 | 7.5 | 8.5 | 10.3 | 12.8 | 13.9 |
Требуемый поток воздуха | m3/s | 0.36 | 0.78 | 0.78 | 0.78 | 1.48 | 1.48 |
Степень защиты |
| IP20 | IP00 | IP00 | IP00 | IP00 | IP00 |
Уровень шума LpA (1 m) at 50 Hz/60 Hz | dB | 69/73 | 70/73 | 70/73 | 70/73 | 73/75 | 73/75 |
Ввод |
| Фланцевое подключение с винтами M10 | Фланцевое подключение с винтами M12 | Фланцевое подключение с винтами M12 | Фланцевое подключение с винтами M12
| Фланцевое подключение с винтами M12
| Фланцевое подключение с винтами M12
|
Подключение двигателя U2/T1, V2/T2, W2/T3 |
| Фланцевое подключение с винтами M10 | Фланцевое подключение с винтами M12 | Фланцевое подключение с винтами M12 | Фланцевое подключение с винтами M12 | Фланцевое подключение с винтами M12 | Фланцевое подключение с винтами M12
|
Максимальное сечение проводника для прочик кабелей |
| 2 x 240 mm2 на проводник | 4 x 240 mm2 на проводник | 4 x 240 mm2 на проводник | 4 x 240 mm2 на проводник | 6 x 240 mm2 на проводник | 6 x 240 mm2 на проводник |
PE1/GND or PE2/GND проводник |
| винт M10 | винт M12 | винт M12 | винт M12 | винт M12 | винт M12 |
Максимальное сечение проводника для PE1/GND |
| 2 x 240 mm2 | 2 x 240 mm2 | 2 x 240 mm2 | 2 x 240 mm2 | 4 x 240 mm2 | 4 x 240 mm2 |
Максимальное сечение проводника для PE2/GND | m | 2 x 240 mm2 | 4 x 240 mm2 | 4 x 240 mm2 | 4 x 240 mm2 | 6 x 240 mm2 | 6 x 240 mm2 |
Ширина | mm | 326 | 503 | 503 | 503 | 908 | 908 |
Высота | mm | 1533 | 1506 | 1506 | 1506 | 1510 | 1510 |
Глубина | mm | 545 | 540 | 540 | 540 | 540 | 540 |
Вес, примерно. | кг | 162 | 294 | 294 | 294 | 530 | 530 |
1) Базовый ток IL из расчёта цикла 110% на 60 с или 150% на 10 с с длительностью 300 с.
2) Базовый ток IH из расчёта цикла 150% на 60 с или 160% на 10 с с длительностью 300 с.
3) В случае, если вспомогательный источник питания имеет независимое питание, то есть управлние останется работоспособным в случае отказа по питанию.
4) Входной ток указан для номинального выходного тока.
Силовой модуль штатно имеет следущие интерфейсы:
Силовой блок взаимодействует с блоком управления CU320 по DRIVE-CLiQ (быстрый последовательный интерфейс) и получает управляющую информацию по этому каналу.
Кабель DRIVE-CLiQ необходимый для подлючения других устройств DRIVE-CLiQ может быть заказан, сразу нужной длины (→ Сигнальные кабели).
Схема подключения силового модуля
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 68058 | 6SL3310-1GE32-1AA3 | sinamics g130 power module ip20 3ac 380-480v, 50/60hz, 210a unit rating: 110kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 104 | Заказать |
| 116133 | 6SL3310-1GE32-6AA3 | sinamics g130 power module ip20 3ac 380-480v, 50/60hz, 260a unit rating: 132kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 104 | Заказать |
| 116135 | 6SL3310-1GE33-1AA3 | sinamics g130 power module ip20 3ac 380-480v, 50/60hz, 310a unit rating: 160kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 176 | Заказать |
| 68060 | 6SL3310-1GE33-8AA3 | sinamics g130 power module ip20 3ac 380-480v, 50/60hz, 380a unit rating: 200kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 176 | Заказать |
| 116136 | 6SL3310-1GE35-0AA3 | sinamics g130 power module ip20 3ac 380-480v, 50/60hz, 490a unit rating: 250kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 176 | Заказать |
| 116137 | 6SL3310-1GE36-1AA3 | sinamics g130 power module ip00 3-ph. 380-480 v, 50/60hz, 605a unit rating: 315 kw (vt) 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 294 | Заказать |
| 68064 | 6SL3310-1GE37-5AA3 | sinamics g130 power module ip00 3-ph. 380-480 v, 50/60hz, 745a unit rating: 400 kw (vt) 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 294 | Заказать |
| 68065 | 6SL3310-1GE38-4AA3 | sinamics g130 power module ip00 3-ph. 380-480 v, 50/60hz, 840a unit rating: 450 kw (vt) 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 294 | Заказать |
| 68066 | 6SL3310-1GE41-0AA3 | sinamics g130 power module ip00 3-ph. 380-480 v, 50/60hz, 985a unit rating: 560 kw (vt) 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 530 | Заказать |
| 68067 | 6SL3310-1GF31-8AA3 | sinamics g130 power module ip20 3ac 500-600v, 50/60hz, 175a unit rating: 110 kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 176 | Заказать |
| 116140 | 6SL3310-1GF32-2AA3 | sinamics g130 power module ip20 3ac 500-600v, 50/60hz, 215a unit rating: 132 kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 176 | Заказать |
| 116141 | 6SL3310-1GF32-6AA3 | sinamics g130 power module ip20 3ac 500-600v, 50/60hz, 260a unit rating: 160 kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 176 | Заказать |
| 68068 | 6SL3310-1GF33-3AA3 | sinamics g130 power module ip20 3ac 500-600v, 50/60hz, 330a unit rating: 200 kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 176 | Заказать |
| 68069 | 6SL3310-1GF34-1AA3 | sinamics g130 power module ip00 3ac 500-600v, 50/60hz, 410a unit rating: 250 kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 294 | Заказать |
| 116142 | 6SL3310-1GF34-7AA3 | sinamics g130 power module ip00 3-ph. 500-600 v, 50/60hz, 465a unit rating: 315 kw (vt) 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 294 | Заказать |
| 68070 | 6SL3310-1GF35-8AA3 | sinamics g130 power module ip00 3-ph. 500-600 v, 50/60hz, 575a unit rating: 400 kw (vt) 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 294 | Заказать |
| 68071 | 6SL3310-1GF37-4AA3 | sinamics g130 power module ip00 3-ph. 500-600 v, 50/60hz, 735a unit rating: 500 kw (vt) 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 530 | Заказать |
| 68072 | 6SL3310-1GF38-1AA3 | sinamics g130 power module ip00 3-ph. 500-600 v, 50/60hz, 810a unit rating: 560 kw (vt) 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 530 | Заказать |
| 68073 | 6SL3310-1GH28-5AA3 | sinamics g130 power module ip20 3ac 660-690v, 50/60hz, 85 a unit rating: 75 kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 104 | Заказать |
| 116145 | 6SL3310-1GH31-0AA3 | sinamics g130 power module ip20 3ac 660-690v, 50/60hz, 100 a unit rating: 90 kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 104 | Заказать |
| 116146 | 6SL3310-1GH31-2AA3 | sinamics g130 power module ip20 3ac 660-690v, 50/60hz, 120 a unit rating: 110 kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 104 | Заказать |
| 116147 | 6SL3310-1GH31-5AA3 | sinamics g130 power module ip20 3ac 660-690v, 50/60hz, 150 a unit rating: 132 kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 104 | Заказать |
| 68077 | 6SL3310-1GH31-8AA3 | sinamics g130 power module ip20 3ac 660-690v, 50/60hz, 175a unit rating: 160 kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 176 | Заказать |
| 68079 | 6SL3310-1GH32-2AA3 | sinamics g130 power module ip20 3ac 660-690v, 50/60hz, 215 a unit rating: 200 kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 176 | Заказать |
| 68081 | 6SL3310-1GH32-6AA3 | sinamics g130 power module ip20 3ac 660-690v, 50/60hz, 260 a unit rating: 250 kw 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 176 | Заказать |
| 68082 | 6SL3310-1GH33-3AA3 | sinamics g130 power module ip20 3-ph. 660-690 v, 50/60 hz, 330a unit rating: 315 kw (vt) 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 176 | Заказать |
| 116150 | 6SL3310-1GH34-1AA3 | sinamics g130 power module ip00 3-ph. 660-690 v, 50/60 hz, 410a unit rating: 400 kw (vt) 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 294 | Заказать |
| 68084 | 6SL3310-1GH34-7AA3 | sinamics g130 power module ip00 3-ph. 660-690 v, 50/60 hz, 465a unit rating: 450 kw (vt) 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 294 | Заказать |
| 68085 | 6SL3310-1GH35-8AA3 | sinamics g130 power module ip00 3-ph. 660-690 v, 50/60 hz, 575a unit rating: 560 kw (vt) 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 294 | Заказать |
| 68087 | 6SL3310-1GH37-4AA3 | sinamics g130 power module ip00 3-ph. 660-690 v, 50/60 hz, 735a unit rating: 710 kw (vt) 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 530 | Заказать |
| 68089 | 6SL3310-1GH38-1AA3 | sinamics g130 power module ip00 3-ph. 660-690 v, 50/60 hz, 810a unit rating: 800 kw (vt) 6-pulse supply without power recovery design cim incl. drive-cliq cable without control module | 530 | Заказать |
