IOP для быстрого использования
Портативная интеллектуальная панель оператора IOP очень простое в обращении и очень мощное средство контроля и диагностики вашего преобразователя частоты SINAMICS G110D для распределенной периферии.
Благодаря большому текстовому дисплею, обширному меню и развернотуй функции подсказки очень легко управлять стандартными приводами. Параметры отражаются на дисплее прямым текстом, предоставляются подсказки и функция фильтра параметров.
Развернутая функция подсказки (Wizards) особенно актульная в таких устройствах как: конвейерные системы, насосы, вентиляторы и компрессоры.
Легко контролировать работу приводов использую кнопки на панеле. Портативная интеллектуальная панель оператора имеет специальную функцию выключения, в автоматическом или ручном режиме.
Использую прямые указания на ошибки и аварии из дисплея очень легко диагностировать преобразователь. Необходимую информацию можно получить, нажав кнопку INFO.
Одновременно 2 процесса могут графически или циферно отражаться на дисплее.
Рабочие значения отражаются также в технологических модулях. При необходимости они могут быть скопированы на интеллектуальную панель оператора или загружены в другие приводы схожего типа.
Портативная интеллектуальная панель оператора доступна на следующих языках: английском, французском, итальянском и испанском.
В дополнение к портативной интеллектуальной панели оператора, прилагаются сменные батараейки, зарядное устройство, RS232 кабель. Зарядное устройство идет в комплекте с адаптерами для Евро Союза, США и Британии. Когда батарейки полностью заряжены, рабочее время составляет 8 часов. The charging unit is supplied with connector adapters for Europe, the US and UK. When the batteries are fully charged, the operating time is up to 8 hours.
Чтобы подключить портативнаую интеллектуальную панель оператора к SINAMICS G110D, необходим RS232 кабель с оптическим интерфейсом.
Обновление портативной интеллектулаьной панели оператора
Она может быть обновлена посредством использования встроенного USB кабеля.
Данные систем привода могут быть переведены с ПС на панель оператора. Также могут быть обновлены и установлены языки и функции подсказки.
Обновление происходит через USB.
Данные выбора и заказа
|
| Заказной номер |
|---|---|---|
Портативная интеллектуальная панель оператора IOP для работы с SINAMICS G120, SINAMICS G110D, SINAMICS G120D, SIMATIC ET 200S FC или SIMATIC ET 200pro FC В комплекте:
| нов | 6SL3255-0AA00-4HA0 |
RS232-кабель с оптическим интерфейсом для подключения к SINAMICS G110D, SINAMICS G120D или SIMATIC ET 200pro FC к портативной интеллектуальной панели оператора (2.5 м длина) |
| 3RK1922-2BP00 |

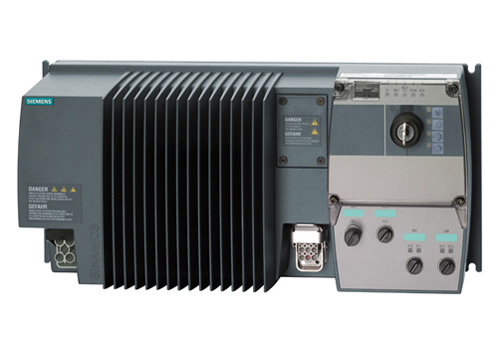

обзор SINAMICS G110D с ручным локальным управлением
Ручное локальное управление это простой метод контроля за работой преобразователя частоты SINAMICS G110D.
Чтобы переключить автоматический режим на ручной или чтобы выключить преобразователь, используется ключ во всех трех режимах (Авто/Выкл/Локал).
Вручную контролируется преобразователь в режиме "Локал"., путем прямого нажатия кнопок. Могут быть выбраны следующие функции:
Ручное локальное управление с помощью ключа устанавливается вместо стандартного покрытия. Он может быть модифицирован.
Данные выбора и заказа
|
| Заказной номер |
|---|---|---|
Ручное локальное управление с помощью ключа | нов | 6SL3555-0PL00-2AA0 |
Установки параметров для преобразоваетеля сохраняются на карте памяти MMC. Во время сервисного обслуживания оборудования оно сразу же снова готово для использования после, например, замены частотного преобразователя и передачи данных с карты памяти.
Информация для выбора и заказа
| Заказной номер |
|---|---|
Плата памяти MMC | 6SL3254-0AM00-0AA0 |

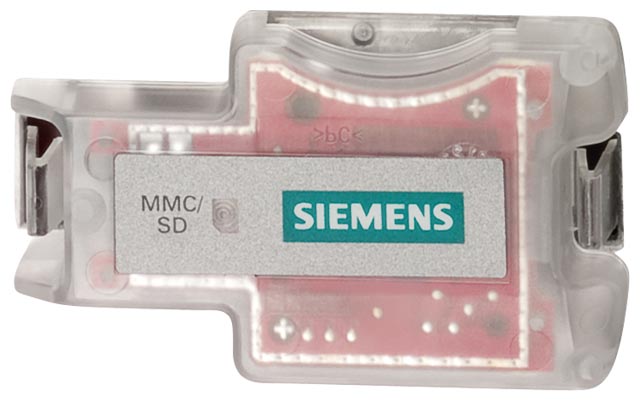

Для использования платы памяти MMC рекомендуется держатель. С ним также возможно использование Secure Digital платы памяти.

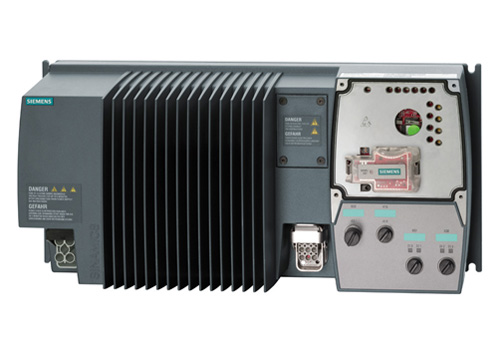

SINAMICS G110D со встроенным держателем платы памяти в раскрытом состоянии
Данные выбора и заказа
|
| Заказной номер |
|---|---|---|
Держатель для платы памяти MMC/SD | нов | 6SL3555-0PM00-0AA0 |
Для контроля эксплуатации преобразователя напрямую с ПС если установлена программа STARTER версии 4.1.3 и выше.
Данные выбора и заказа
| Заказной номер |
|---|---|
RS232-интерфейс для поключения к ПС
| 3RK1922-2BP00 |
Для контроля эксплуатации преобразователя напрямую с ПС если установлена программа STARTER версии 4.1.3 и выше. 1
Данные выбора и заказа
|
| Заказной номер |
|---|---|---|
USB-кабель для подключения к ПС (2.5 м длина) | нов | 6SL3555-0PA00-2AA0 |
Специальное установочное устройство для подключения SINAMICS G110D в разъемы SIRIUS M200D устройства мягкого пуска(если достаточно места). Таким образом система будет адаптирована для более широкого круга применения.
Данные выбора и заказа
|
| Заказной номер |
|---|---|---|
Адаптер для установки SINAMICS G110D вместо SIRIUS M200D | нов | 6SL3263-1GA20-0GA0 |
STARTER программа пуско-наладки
С помощью STARTER программы пуско-наладки версии 4.1.3 и выше ваш преобразователь SINAMICS G110D может быть параметрирован (пуско-наладка, оптимизация), быть проверен (диагностика) и управляться (задающее воздействие через STARTER в целях тестирования).
Данные выбора и заказа
| Заказной номер
|
|---|---|
Программа STARTER 1) на DVD | 6SL3072-0AA00-0AG0 |
1)STARTER доступна в Интернете по ссылке:
http://support.automation.siemens.com/WW/view/en/10804985/133100
Данные выбора и заказа
|
| Заказной номер |
|---|---|---|
AS-Интерфейс M12 ветвей Для соединения AS-интерфейса и VAux кабеля к M12 Длина: |
|
|
| нов | 3RK1901-1NR21 |
| нов | 3RK1901-1NR22 |
Данные выбора и заказа
|
| Order No. |
|---|---|---|
M12 кабели с обшивкой PUR, чтобы соединить цифровые датчики и привод, 5-полюсный, 5 × 0.34 мм2 |
|
|
| нов | 3RX8000-1CE52-1AB5 |
| нов | 3RX8000-1CE52-1AF0 |
| нов | 3RX8000-1CE52-1AL0 |
Кабели разработаны для подключения к питающей сети
Данные выбора и заказа
| Заказной номер |
|---|---|
Кабель (мощности) открытый с одного конца для HAN Q4/2, 4 × 4 мм2 |
|
| 3RK1911-0DB13 |
| 3RK1911-0DB33 |
Набор соединителей HAN Q4/2 |
|
| 3RK1911-2BE50 |
| 3RK1911-2BE10 |
| 3RK1911-2BE30 |
Кабели разработаны для подключения двигателя к преобразователю
Данные выбора и заказа
Кабели двигателя для двигателей с тормозами и датчиками температуры HAN Q8 соединитель, | Заказной номер (HTG: поставщик Harting company) | |||||||
|---|---|---|---|---|---|---|---|---|
поперечное сечение |
| 1 мм2 |
| 1,5 мм2 |
| 2,5 мм2 |
| 4 мм2 |
|
|
|
| HTG: 61 88 201 0288 |
| HTG: 61 88 201 0291 |
| HTG: 61 88 201 0303 |
нов | ZKT: 70018601000150 |
|
| нов | ZKT: 70009601000150 | нов | ZKT: 70017001000150 | |
|
|
|
| HTG: 61 88 201 0289 |
| HTG: 61 88 201 0292 |
| HTG: 61 88 201 0304 |
нов | ZKT: 70018601000300 |
|
| нов | ZKT: 70009601000300 | нов | ZKT: 70017001000300 | |
|
|
|
| HTG: 61 88 201 0290 |
| HTG: 61 88 201 0293 |
| HTG: 61 88 201 0305 |
нов | ZKT: 70018601000500 |
|
| нов | ZKT: 70009601000500 | нов | ZKT: 70017001000500 | |
|
|
|
| HTG: 61 88 201 0299 |
| HTG: 61 88 201 0301 |
| HTG: 61 88 201 0306 |
нов | ZKT: 70018601001000 |
|
| нов | ZKT: 70009601001000 | нов | ZKT: 70017001001000 | |
Набор коннекторов для кабелей двигателей HAN Q8 | Заказной номер | |||||||
|
| – |
| 6ES7194-1AB01-0XA0 |
| – |
| – |
Набор коннекторов для кабелей двигателей HAN Q8 | Заказной номер (HTG: поставщик Harting company) | |||||||
|
| – |
| – | нов | HTG: 61 83 401 0132 |
| – |
|
|
|
| нов | ZKT: 10032011 |
|
| |
|
| – |
| – |
| – | нов | HTG: 61 83 401 0133 |
|
|
|
|
|
| нов | ZKT: 10032021 | |
Данные выбора и заказа
| Заказ |
|---|---|
Power T clamp кабель для 2.5 ... 6 мм2 с присоединенным 7-полюсным коннектором, | Заказывается и поставляется Harting company |
T clamp коннектор Полностью заводской изготовки | Заказывается и поставляется KnorrTec company |
T силовая шина, IDC коннектор, кабель мощности кабель, 2.5 ... 6 мм2, 2 выхода коннектор: 1.5 ... 6 мм2 | Заказывается и поставляется Weidmüller company |
T distributor box Полностью заводской изготовки | Заказывается и поставляется KnorrTec company |
Дополнительная информация
Для большей информации о кабелях, описанных выше, пожалуйста обратитесь к каталогу IK PI.
Дополнительное оборудование доступно в разделе „Distributed Field Installation System“ . Для этого перейдите по ссылке
http://www.siemens.com/automation/partnerfinder
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 39594 | 3RK1901-1NR21 | as-interface m12 braнзh as-i и u-aux, cable, 1m, with m12 angle plug ip 67/68/69k, max. 6a | 0.07 | Заказать |
| 39595 | 3RK1901-1NR22 | as-interface m12 braнзh as-i и u-aux, cable, 2m, with m12 angle plug ip 67/68/69k, max. 6a | 0.1 | Заказать |
| 39620 | 3RK1902-4BA00-5AA0 | m12 коннектор straight винтовые клеммы, max. 0.75 sqmm 5-пол. a-coded max. 4a | 0.025 | Заказать |
| 39621 | 3RK1902-4CA00-4AA0 | angled, 5-пол., b coding винтовые клеммы, no terminating resistor integrated | 0.03 | Заказать |
| 39622 | 3RK1902-4DA00-5AA0 | angled, 5-пол., b coding винтовые клеммы, no terminating resistor integrated | 0.026 | Заказать |
| 91071 | 3RK1902-4HB15-5AA0 | angled, 5-пол., b coding винтовые клеммы, no terminating resistor integrated | 0.08 | Заказать |
| 39623 | 3RK1902-4HB50-5AA0 | angled, 5-пол., b coding винтовые клеммы, no terminating resistor integrated | 0.215 | Заказать |
| 91072 | 3RK1902-4HC01-5AA0 | angled, 5-пол., b coding винтовые клеммы, no terminating resistor integrated | 0.414 | Заказать |
| 39715 | 3RK1911-0DB13 | power connection cable preass. on one side open on one side - han q4/2 angled, 4x4 mm2 length 1.5m | 0.59 | Заказать |
| 91166 | 3RK1911-0DB33 | power connection cable preass. on one side open on one side - han q4/2 angled, 4x4 mm2 length 5m | 1.8 | Заказать |
| 39727 | 3RK1911-2BE10 | 5 contact sockets 4mm2 connector set power supply f. connection to ms, rsm of et 200pro w. sleeve housing angled outlet socket insert han q4/2 incl. screw fitting | 0.2 | Заказать |
| 39728 | 3RK1911-2BE30 | 5 contact sockets 6mm2 connector set power supply f. connection to ms, rsm of et 200pro w. sleeve housing angled outlet socket insert han q4/2 incl. screw fitting | 0.2 | Заказать |
| 39729 | 3RK1911-2BE50 | 5 contact sockets 2,5mm2 connector set power supply f. connection to ms, rsm of et 200pro w. sleeve housing angled outlet socket insert han q4/2 incl. screw fitting | 0.2 | Заказать |
| 39754 | 3RK1922-2BP00 | rs232 interface cable for serial data connection between et 200pro ms/fc and laptop/pc/pg or ms and handheld device 3rk1922-3ba00 | 0.33 | Заказать |
| 110553 | 6ES7194-1AB01-0XA0 | simatic dp, et200x, соединитель hanq8 для подключения двигателя к преобразователю частоты, desina-совместимый | 0.234 | Заказать |
| 63259 | 6ES7954-8LB01-0AA0 | simatic s7, memory card for s7-1200 cpu, 3,3 v nflash, 2 mbyte | 0.015 | Заказать |
| 67586 | 6SL3072-0AA00-0AG0 | starter утилита для ввода в эксплуатацию для sinamics и micromaster версия v4.1 sp2 dvd для windows 2000 sp3,sp4 и windows 2003 server sp1 и windows xp prof sp1, sp2, sp3 немецкий английский испанский французский и итальянский | 0.03 | Заказать |
| 116107 | 6SL3254-0AM00-0AA0 | mmc карта для хранения параметров для et 200s fc/sinamics g120 | 0.05 | Заказать |
| 116109 | 6SL3255-0AA00-4HA0 | sinamics g120/g120d и simatic et200s fc/et200 pro fc ручной пульт для интеллектуальной панели оператора (iop), включает iop,устройство пульта, блок питания (интернац.), аккумуляторы (4 x aa), rs232 соединительный кабель (3m) и usb кабель (1m) | 0.724 | Заказать |
| 68034 | 6SL3263-1GA20-0GA0 | sinamics g110d адаптор для sirius m200d | 0.75 | Заказать |
| 68035 | 6SL3263-1HA20-0GA0 | sinamics g110d предохранитель штекера типоразмер а/типоразмер b | 0.6 | Заказать |
| 116117 | 6SL3263-1HC20-0GA0 | sinamics g110d предохранитель штекера типоразмер c | 1.05 | Заказать |
| 116255 | 6SL3555-0PA00-2AA0 | sinamics g120d usb интерфейс cable длина 2,5 m | 0.15 | Заказать |
| 68201 | 6SL3555-0PL00-2AA0 | sinamics g110d local/remote switch mounted in cover | 0.25 | Заказать |
| 68202 | 6SL3555-0PM00-0AA0 | sinamics g110d card reader mmc/sd | 0.05 | Заказать |
| 68203 | 6SL3563-4RA00-0GA0 | sinamics g110d тормозной резистор connector kit | 0.27 | Заказать |
| 116256 | 6SL3563-4UA00-0GA0 | sinamics g110d ul connector kit | 4.8 | Заказать |
