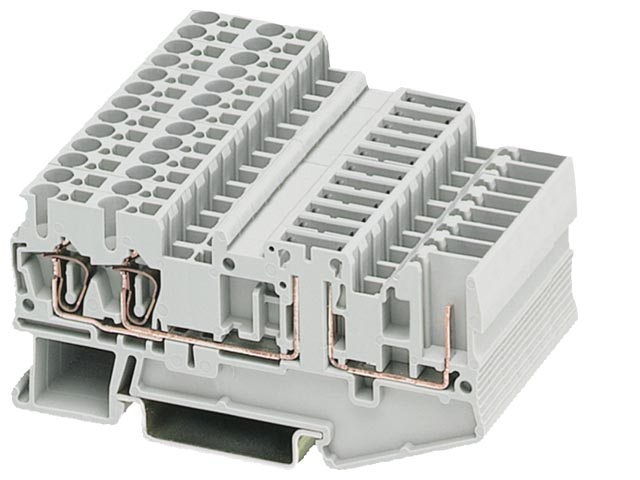

Стандартом в современной измерительно−регулирующей технике стали проходные клеммные модули с возможностью
размыкания. В место разъединения могут вставляться проходной соединитель, разъединительный штекер, штекер
для электронных компонентов и штекер с предохранителем. Особой отличительной чертой клемм с разъединителем
является небольшая конструктивная ширина (всего 5,2 мм) и высокая допустимая нагрузка по току 16 A. По обе
стороны места разъединения предусмотрена возможность контроля при помощи измерительных щупов ∅ 2,3 мм.
Особенностью этой клеммы является наличие трех каналов для перемычек.
Клеммы с возможностью размыкания типоразмера 4 мм2 шириной 5,2 мм представляет собой базовый клеммный
модуль и служат для установки следующих элементов:
• разъединительных штекеров
• проходных соединителей
• штекеров с предохранителем
• штекеров для электронных компонентов
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 123871 | 8WH5103-6FF00 | hybrid component terminal, 3 connect. points, 1x plug and 2x spring, section: 0.08 - 2.5 mm2, width: 5.2 mm, color: gray | 0.01 | Заказать |
| 124002 | 8WH9000-4LA00 | cover, for hybrid f-t term. 2.5mm2, with 4 connect. points, plug connection on one side, width: 2.2 mm, length: 81 mm color: gray | 0.3 | Заказать |
| 124051 | 8WH9020-8AB00 | through-type connector, isol., color: gray | 0.001 | Заказать |
| 124059 | 8WH9040-0BB00 | component plug, can be used in all spring basic isol. terminals quick connection 1.5 - 2.5 mm2 and compact design 2.5 - 4 mm2, color: gray | 0.004 | Заказать |
| 77604 | 8WH9040-0DB04 | isolating plug, can be used in all basic isol. terminals with spring connection 2.5 - 4 mm2, standard and compact design, color: orange | 0.008 | Заказать |
| 124080 | 8WH9040-3AB08 | fused plug with illum. display, voltage: 12 -30 v, current: 1.0 - 2.5 ma, color: black | 0.021 | Заказать |
| 77612 | 8WH9040-3BB08 | fused plug with illum. display, voltage: 30 - 60 v, current: 0.8 - 2.0 ma, color: black | 0.02 | Заказать |
| 124081 | 8WH9040-3CB08 | fused plug with illum. display, voltage: 30 - 60 v, current: 0.5 - 2.5 ma, color: black | 0.027 | Заказать |
| 77613 | 8WH9040-3DB08 | fused plug can be used in all basic isol. terminals with spring connection 2.5 - 4 mm2, standard and compact design, color: black | 0.02 | Заказать |
| 124091 | 8WH9070-0HA00 | compartment partition for optical and electrical isol. from terminal groups, with sections up to 4 mm2, 4 connect. points, width: 2 mm, color: gray | 0.5 | Заказать |
