8WH6 проходные клеммы производства Siemens

Обзор

Проходные клеммы 8WH6 черезвычайно удобны для прямого подсоединения жестких и гибких с обжимным наконечником от 0.34 mm2 проводников без использования дополнительного инструмента. Компактный дизайн и переднее подсоединение позволяет легко делать подключения в условиях ограниченного свободного пространства.

	Версия		ЗаказнойNo.
Клемма типоразмер 2.5 mm²

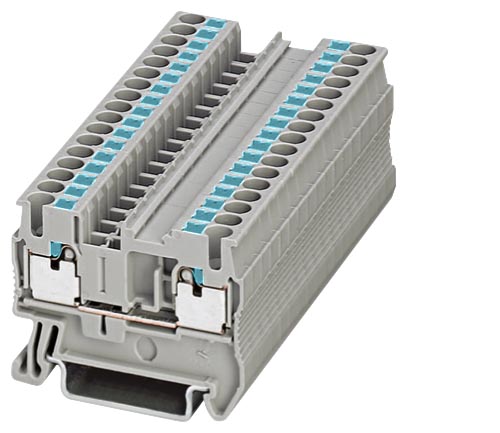

8WH6 000-0AF00	Проходные клеммы типоразмер 2.5 mm² _CUR_US Ширина клеммы 5.2 mm I_max = 30 A U_max = 800 V AWG 26-12 Сечение, один проводник жесткий 0.14... 4 mm² гибкий 0.14... 2.5 mm² Сечение, два проводника жесткий 0.34... 4 mm²
	Версии
	Две точки подсоединения
	серый		8WH6 000-0AF00
	синий		8WH6 000-0AF01
	Три точки подсоединения
	серый		8WH6 003-0AF00
	синий		8WH6 003-0AF01
	Четыре точки подсоединения
	серый		8WH6 004-0AF00
	синий		8WH6 004-0AF01
	Аксессуары	Раздел
	Крышки клемм типоразмер 1.5 ... 2.5 mm²
	для 2-х точек подсоединения	Аксессуары	8WH9 000-1GA00
	для 3-х точек подсоединения	dto.	8WH9 000-2GA00
	для 4-х точек подсоединения	dto.	8WH9 000-4GA00
	Сегмент крышки для типоразмера 1.5 ... 2.5 mm²	dto.	8WH9 000-0GA00
	Рзделитель типоразмер 1.5 ... 4 mm2
	для 2-х точек подсоединения	dto.	8WH9 070-0AA00
	для 3-х точек подсоединения	dto.	8WH9 070-0GA00
	для 4-х точек подсоединения	dto.	8WH9 070-0HA00

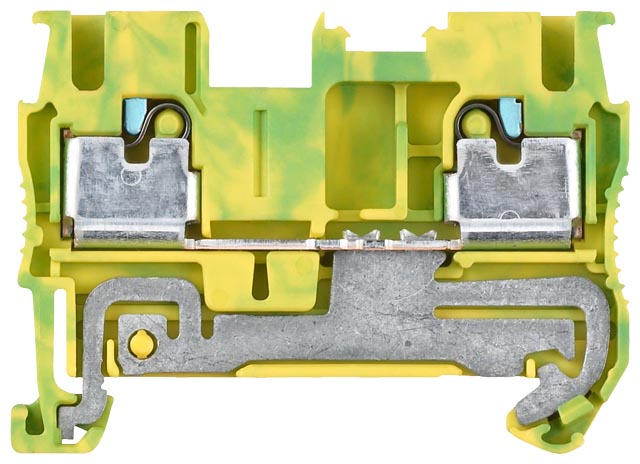

8WH6 000-0CF07	Проходная PE клемма, типоразмер 2.5 mm² _CUR_US Ширина клеммы 5.2 mm AWG 26-12 Сечение, один проводник жесткий 0.14... 4 mm² гибкий 0.14... 2.5 mm² Сечение, два проводника жесткий 0.34... 4 mm² желто-зеленый
	Версии
	для 2-х точек подсоединения		8WH6 000-0CF07
	для 3-х точек подсоединения		8WH6 003-0CF07
	для 4-х точек подсоединения		8WH6 004-0CF07
	Аксессуары	Раздел
	Крышки клемм типоразмер 1.5 ... 2.5 mm²
	для 2-х точек подсоединения	Accessories	8WH9 000-1GA00
	для 3-х точек подсоединения	dto.	8WH9 000-2GA00
	для 4-х точек подсоединения	dto.	8WH9 000-4GA00
	Сегмент крышки для типоразмера 1.5 ... 2.5 mm²	dto.	8WH9 000-0GA00
	Рзделитель типоразмер 1.5 ... 4 mm²
	для 2-х точек подсоединения	dto.	8WH9 070-0AA00
	для 3-х точек подсоединения	dto.	8WH9 070-0GA00
	для 4-х точек подсоединения	dto.	8WH9 070-0HA00
Accessories

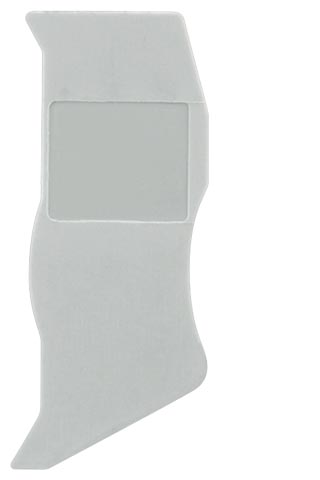

	Covers, for terminal size 1.5 ... 2.5 mm² толщина 2.2 mm
	Версии
	для 2-х точек подсоединения		8WH9 000-1GA00
	для 3-х точек подсоединения		8WH9 000-2GA00
	для 4-х точек подсоединения		8WH9 000-4GA00
8WH9 000-0GA00	Крышка сегмент для типоразмера 1.5 ... 2.5 mm² для закрытия клемм с большим числом подсоединений когда монтируются 2-х точечные клеммы side-by-side		8WH9 000-0GA00
8WH9 070-0AA00	Разделитель для типоразмера 1.5 ... 4 mm² для визуального и электрического разделения клеммных групп 2 mm тольщина серый
	Версии
	для 2-х точек подсоединения		8WH9 070-0AA00
	для 3-х точек подсоединения		8WH9 070-0GA00
	для 4-х точек подсоединения		8WH9 070-0HA00

Код	Заказной номер	Описание	Вес (кг)	Заказать
123876	8WH6000-0AF00	through-type terminals terminal size 2,5 mm2 width 5,2 mm colour grey clamping points 2	0.007	Заказать
77383	8WH6000-0AF01	through-type terminals terminal size 2,5 mm2 width 5,2 mm colour blue clamping points 2	0.007	Заказать
77384	8WH6000-0AG00	terminal block 4 mm2, 6,2 mm width grey	0.01	Заказать
77385	8WH6000-0AG01	terminal block 4 mm2, 6,2 mm width blue	0.01	Заказать
77386	8WH6000-0CF07	through-type terminals terminal size 2,5 mm2 width 5,2 mm colour yellowgreen clamping points 2	0.01	Заказать
77387	8WH6000-0CG07	pe-terminal block 4 mm2, 6,2 mm width green-yellow	0.013	Заказать
77403	8WH6003-0AF00	through-type terminals terminal size 2,5 mm2 width 5,2 mm colour grey clamping points 3	0.009	Заказать
77404	8WH6003-0AF01	through-type terminals terminal size 2,5 mm2 width 5,2 mm colour blue clamping points 3	0.009	Заказать
123891	8WH6003-0AG00	terminal block 4 mm2, 6,2 mm width grey 3-connection points	0.012	Заказать
123892	8WH6003-0AG01	pe-terminal block 4 mm2, 6,2 mm width blue 3-connection points	0.012	Заказать
123893	8WH6003-0CF07	through-type terminals terminal size 2,5 mm2 width 5,2 mm colour yellowgreen clamping points 3	0.013	Заказать
123894	8WH6003-0CG07	pe-terminal block 4 mm2, 6,2 mm width green-yellow 3-connection points	0.015	Заказать
77406	8WH6004-0AF00	through-type terminals terminal size 2,5 mm2 width 5,2 mm colour grey clamping points 4	0.011	Заказать
123896	8WH6004-0AF01	through-type terminals terminal size 2,5 mm2 width 5,2 mm colour blue clamping points 4	0.011	Заказать
77407	8WH6004-0AG00	pe-terminal block 4 mm2, 6,2 mm width grey 4-connection points	0.014	Заказать
77408	8WH6004-0AG01	pe-terminal block 4 mm2, 6,2 mm width blue 4-connection points	0.014	Заказать
123897	8WH6004-0CF07	through-type terminals terminal size 2,5 mm2 width 5,2 mm colour yellowgreen clamping points 4	0.013	Заказать
77409	8WH6004-0CG07	pe-terminal block 4 mm2, 6,2 mm width green-yellow 4-connection points	0.017	Заказать
77533	8WH9000-0GA00	cover segment, for f-t terminals 2.5 mm2 with spring connection, color: gray	0.1	Заказать
77535	8WH9000-1GA00	cover for feed-through term. with spring connection, section: 2.5 mm2, width: 2.2 mm, color: gray	0.2	Заказать
123998	8WH9000-2GA00	cover for feed-through term. with spring connection, 3 connect. points, section: 2.5 mm2, width: 2.2 mm, color: gray	0.1	Заказать
77546	8WH9000-4GA00	cover for feed-through term. with spring connection, 4 connect. points, section: 2.5 mm2, width: 2.2 mm, color: gray	0.3	Заказать
77560	8WH9003-1GA00	cover for feed-through term. with spring connection, section: 4 mm2, width: 2.2 mm, color: gray	0.1	Заказать
124012	8WH9003-2SA00	cover 4 mm2, 2 mm width grey 3-connection points	0.003	Заказать
124014	8WH9003-4SA00	cover 4 mm2, 2 mm width grey 4-connection points	0.003	Заказать
124088	8WH9070-0AA00	compartment partition for optical and electrical isol. from terminal groups, with sections up to 4 mm2, width: 2 mm, color: gray	0.2	Заказать
124090	8WH9070-0GA00	compartment partition for optical and electrical isol. from terminal groups, with sections up to 4 mm2, 3 connect. points, width: 2 mm, color: gray	0.5	Заказать
124091	8WH9070-0HA00	compartment partition for optical and electrical isol. from terminal groups, with sections up to 4 mm2, 4 connect. points, width: 2 mm, color: gray	0.5	Заказать
