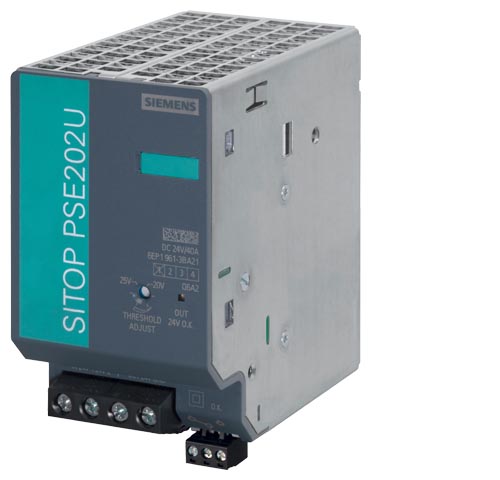

Модуль резервирования PSE202U производства Siemens

Заказной номер

6EP1 961-3BA21

Вход

Номинальное напряжение V вх. ном

24 В DC

Диапазон напряжения

24 ... 28.8 В

Сила тока  I_вх / 1-го подключения

Сила тока I_вх / 2-го подключения

20 A

20 A

Выход

Выходное напряжение V вых ном

V_вх – ca. 0.5 В

Выходной ток  I вых

макс. 40 A

Защита и мониторинг

Ограничение выходного тока

Нет

Защита от короткого замыкания в выходной цепи

Нет

Сигнализация/аварийные сигналы

Индикация состояния

Зеленый светодиод  "оба входные напряжения > порога переключения" -20 В ... +25 В

Красный светодиод  "только один вход > порога переключения" - 20 В ... +25 В

Сигнализация

Изолированный релейный контакт:

Сигнал нормальной работы если оба входных напряжения > порога переключения, мощность 6 A/ 240 В AC

Установка порога переключения 20 ±0.5 В ... +25 ±0.5 В

Безопасность

Гальваническое разделение входных и выходных цепей

Есть, SELV выходное напряжение Uвых по EN 60950 и EN 50178

Класс защиты

Класс I, в соответствии с IEC 536

Проверка Союза технадзора (TUV

Да

Маркировка CE

Да

UL/cUL (CSA) допуск к эксплуатации

UL 508 File E197259

Взрывозащита

UL 1604

Степень защиты (EN 60529)

IP20

EMC

Помехи

EN 55022 Класс B

Помехоустойчивость

EN 61000-6-2

Эксплуатационные данные

Диапазон температуры окружающего воздуха

0 ... +60 °C с естественным охлаждением

Диапазон температур транспортировки и хранения

-25 ... +85 °C

Класс влажность

Климатический класс 3K3 по EN 60721, без появления конденсата

Механические характеристики

Клеммы

Вход, выход и заземление: 1 контакт под винт для подключения литых/витых проводников сечением 0.33 ... 10 мм²;
Релейный контакт: 1 контакт под винт для подключения литых/витых проводников сечением 0.5 ... 2.5 мм²

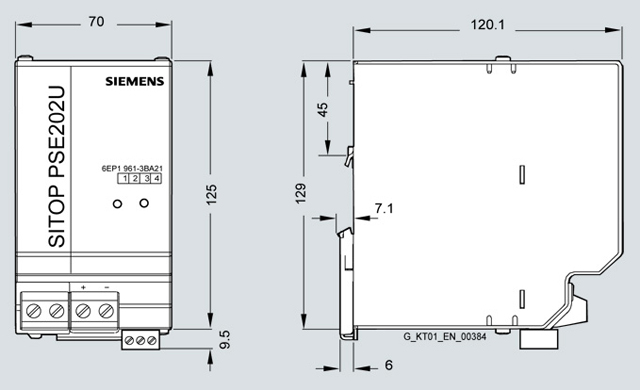

Размеры (Ш x В x Г) в мм

70 x 125 x 120

Вес, около

0.5 кг

Монтаж

Установка на профильную шину  DIN EN 50022-35x15/7.5
