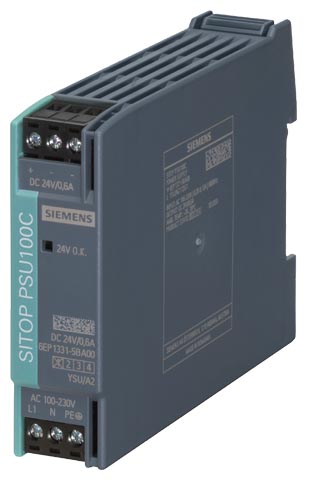

SITOP PSU100C =24 В/0,6 A производства Siemens

Заказной номер

6EP1 331-5BA00

Вход

1-фазный AC или DC

Номинальное напряжение V вх. ном

100-230 В AC или DC
широкий входной диапзон

Диапазон напряжения

85 ... 264 В AC или 110 ... 300 В DC

Перегрузочная способность

2.3 x V_вх ном, 1.3 мс

Базовая буферизация при I вых ном

> 20 мс при V_вх = 230 В

Номинальная частота, диапазон

50/60 Гц; 47 ... 63 Гц

Номинальная сила тока I вх ном

0.18 - 0.28 A

Ограничение тока при включении (+25 °C)

< 28 A

Входной предохранитель

Встроенный

Рекомендованный автомат (IEC 898) на входе блока питания

16 A или больше, характеристика B или 10 A и больше, характеристика C

Выход

Управляемый, изолированное напряжение DC

Номинальное напряжение V вых ном

24 В DC

Общий допуск

±3 %

Остаточные пульсации

< 200 мВ_pp

Пики (ширина полосы частот: 20 Мгц)

< 300 мВ_pp

Диапазон заданных значений

-

Индикация состояния

Зеленый светодиод для нормального состояния 24 В

Поведение при включении/выключении

Без перерегулирования U вых. (мягкий старт)

Задержка пуска / Нарастание напряжения

< 1 с/тип. 500 мс

Номинальное значение I вых. ном.

0.6 A

Диапазон тока

• до +60 °C

0 ... 0.6 A (до 55 °C)

• уменьшение нагрузочной способности

0 ... 0.5 A (до 70 °C)

Возможность параллельного включения для повышения мощности

Да, до 2 блоков

Эффективность

Коэффициент полезного действия

при U вых. ном., I вых.ном.

примерно 82 %

Защита и контроль

Защита от перенапряжения на выходе

Да, в соответствии с EN 60950 ограничение тока 0.7 А

Защита от короткого замыкания

Электронное отключение и автоматический перезапуск

Индикатор перегрузки/короткого замыкания

-

Безопасность

Потенциальная развязка первичных цепей с вторичными

да, выходное напряжение SELV U вых. в соответствии с EN 60950 и EN 50178

Класс защиты

Класс I

Ток утечки

< 3.5 мA

Тест безопасности

Проведен; CB схема

Маркировка CE

Есть

UL/cUL (CSA) допуск к эксплуатации

Скоро будет доступен

Взрывозащита

ATEX скоро будет доступен

Степень защиты (EN 60529)

IP20

Электромагнитная совместимость (EMC)

Излучение помех (эмиссия)

EN 55022 класс B

Ограничение сетевых гармоник

Не применимо

Помехоустойчивость

EN 61000-3-2

Эксплуатационные данные

Диапазон температур окружающей среды

-20 ... +70 °C с естественным теплоотводом

Диапазон температур транспортировки и хранения

-40 ... +85 °C

Класс влажности

Климатический класс 3K3 по EN 60721, без конденсации

Механические элементы

Соединительные клеммы

• Вход питания L, N, PE
  DC выход: L+1, M1, PE

По 1 винтовому зажиму для одножильного или тонкопроволочного витого провода 0.5 ... 2.5 мм2

• Выход +

1 винтовая клемма для провода сечением 0.5 ... 2.5 мм2

• Выход -

2 винтовых клемм для провода сечением 0.5 ... 2.5 мм2

Размеры (Ш x В x Г) в мм

22.5 x 80 x 100

Вес, около

Примерно 0.12 кг

Монтаж

Может защелкиваться на стандартной профильной шине DIN EN 60715-35 x 15/7,5

Дополнительные принадлежноти

Съемные подпружиненные клеммы
