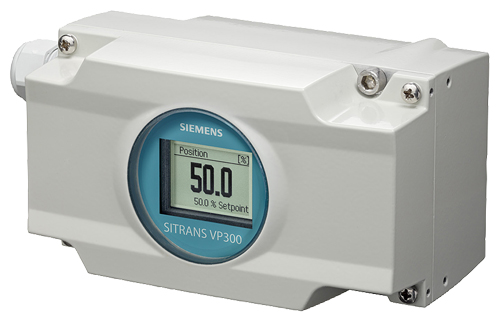

Интеллектуальные электропневматические позиционеры SITRANS VP300 применяются для регулировки позиции вентилей и клапанов на пневматических поступательных и поворотных приводах. Коммуникация HART ,цифровые входы и выходы , модуль сигнала по положению клапана доступны опционально.
Устройство может поставляться с вариантами взрывозащиты Ex ia или Ex n.
Позиционер SITRANS VP300 является устройством отвечающим требованиям безопасности SIL .
Интеллектуальный электропневматический позиционер предназначен для применения ,например, в следующих отраслях:
Позионер применяется для непрерывного контроля и управления пневматическими приводами одинарного или двойного действия . Позиционер может быть применен как на поступательных ,так и поворотных пневматических приводах различных конструкций.
При соединении по двухпроводной схеме позиционер получает вспомогательную энергию из 4-20mA сигнала заданной величины. HART коммуникация и цифровые выходы позиционера доступны как опция. Также доступен модуль для формирования сигнала обратной связи 4-20mA по положению регулирующего органа клапана.
В дополнение версии прибора общепромышленного применения имеются версии для применения во взрывоопасных зонах с исполнением по взрывозащите EExia и EExn.
Позиционер SITRANS VP300 является прибором для интеграции по системе SIL . In that case, the following applies:
Безопасная функция закрытия по SIL 2. Припоступлении сигнала на цифровой вход DI 3 или в случае отключения электрического или пневматического питания, приводится в действие выход давления Y1. Привод одностороннего действия перемещает регулирующий орган в исходное положение.
Позиционер ,как устройство системы SIL ,с проведением проверки частичным ходом, приводит в соответствие систему безопасности до уровня SIL 2. Оценка состояния системы может быть получена с цифрового выхода D01. Данные о результатах проведения теста можно получить также по HART коммуникации.
Позиционер может поставляться:
Основные характеристики и особенности позиционера SITRANS VP300 :
SITRANS VP300 (все модели) | |
|---|---|
Общие параметры |
|
Диапазон хода (поступательные привода) | 3 ... 60 mm (0.12 ... 2.36 дюйм) 3 ... 150 mm (0.12 ... 5.91 дюйм) |
Угол поворота (поворотные привода) | 30 ... 120° |
Блок регулятора 1) | |
| < 1 % |
| < 1 % |
| < 1 % |
| < 0.5 %/10 K в диапазоне -40 ... +85 °C |
| < 1 % (2g или 0.15 mm; 10 ... 500 kHz) |
Цифровой вход DI 1 (Clamps 9/10; galvanically connected with basic device) | Подходит только для плавающего контакта; макс. ток < 0.1 mA при 3 V |
Класс защиты | IP66 согласно EN 60529/NEMA 4X |
CE marking | Согласно директивы EMC 2004/108 EC |
EMC Эффект ударного влияния и вибрация влияют на эффект | EN 61326-1* Annex A класс B и NAMUR NE21 август 2007 |
Материал |
|
| EN 1706: EN AC-AISI12(Fe) or EN AC-AISI10Mg(Fe) |
Виброустойчивость | |
| 3.5 mm (0.14 дюйм), 2 ... 27 Hz 3 цикла / ось |
98.1 m/s² (321.84 ft/s²), 27 ... 300 Hz, 3 цикла / ось | |
| 150 m/s² (492 ft/s²), 6 ms, 1000 толчков / ось |
| 10 ... 200 Hz; 1 (м/c)²/Hz (3.28 (ft/s²)²/Hz) |
200 ... 500 Hz; 0.3 (m/s²)²/Hz (0.98 (ft/s²)²/Hz) | |
Вес | 1.15 кг (2.535 фунт) |
Климатическое исполнение | Согласно EN 60721-3-4 |
| 1K3 |
| 2K4 |
| -40 ... +85 °C (-40 ... +185 °F) |
Сертификаты и разрешения | |
Классификация согласно директивы по давлению (PED 97/23/EC) | Для газов группы 1 |
Пневматические параметры | |
Вспомогательная энергия (приточный воздух ) | Сжатый воздух или нейтральный газ |
| 1.4 ... 8 bar (20.3 ... 116 psi) |
Качество воздуха согласно ISO 8573-1 |
|
| Класс 3 |
| Класс 3 (min. 20 K ниже внешней температуры) |
| Класс 3 |
Недросселированный поток | |
|
|
| 7.5 Нм³/ч |
| 10.6 Нм³/ч |
| 13 Нм³/ч |
|
|
| 14.4 Нм³/ч |
| 20.4 Нм³/ч |
| 25 Нм³/ч |
Утечка воздуха из клапана | < 6·10-4 Нм³/ч |
Питание воздухом | < 6·10-2 Нм³/ч |
Вариант клапана | двойного или одинарного действия |
1) Все процентные значения при ходе 20 mm или угле поворота 90° измерены по IEC 61514-2.
2) При t ≤ -20 °C (-4 °F) время обновления показаний дисплея ухудшается. При t > 70 °C, контрастность дисплея ограничена.
SITRANS VP300 | Основной прибор без Ех-защиты | Основной прибор с Ех-защитой Ex ia/ib |
|---|---|---|
Взрывозащищенность согласно ATEX | Нет | Ex ia/ib |
Место монтажа |
| Зона 1 |
Допустимая эксплуатационная внешняя температура | -40 ... +85 °C (‑40 ... +185 °F) | T4: -40 ... +80 °C (-40 ... +176 °F) |
T5: -40 ... +65°°C (-40 ... +149 °F) | ||
T6: -40 ... +50°°C (-40 ... +122 °F) | ||
Электрические параметры | ||
Значения входного тока Iw | ||
2-х проводная схема (клеммы 6/7) | ||
Диапазон номинального сигнала | 4 ... 20 mA | |
Ток для подержания вспомогательной энергии | ≥ 3.8 mA | |
Необходимое напряжение нагрузки | ||
| ≤ 6.5 V (325 Ω) | ≤ 7.5 V (375 Ω) |
| ≤ 7.5 V (375 Ω) | ≤ 8.2 V (410 Ω) |
Статический предел | 30 V | - |
Эффективная внутренняя емкость Ci | - | ≤ 33 nF |
Эффективная внутренняя индуктивность Li | - | ≤ 0.19 mH |
Для соединения в схему со след. макс. значениями | - | Искробезопасность Ui = 30 V DC |
Цифровой вход DI 1 (клеммы 9/10; гальванически изолированы) | ||
Подходит только для плавающего контакта; макс. ток < 0.1 mA при 3 V | ||
Подключаемая внешняя емкость CO | - | ≤ 1 μF |
Подключаемая внешняя индуктивность LO | - | ≤ 1 mH |
Для соединения в схему со след. макс. значениями | - | Искробезопасность Uo ≤ DC 5 V |
Цифровой вход DI 3 (клеммы 81/82); безопасное отключение переключатель 2 | ||
Входное сопротивление | > 20 kΩ | |
Переключатель в активном положении | ||
| 0 ... 4.5 V | |
| 13 ... 30 V | |
Переключатель в неактивном положении | 13 ... 30 V | |
| 0 ... 30 V | |
Внутренняя емкость Ci | - | незначительное |
Внутренняя индуктивность Li | - | незначительное |
For connecting to circuits with the following peak values | - | Искробезопасность Ui = 30 V DC |
Входы | ||
| Винтовые клеммы 2.5 AWG28-12 | |
| Кабельный ввод (M20x1.5 or ½-14 NPT) или M12 | |
| OPOS Interface® (VDI/VDE 3847) | |
Интеллектуальный электропневматический позиционер SITRANS VP300 состоит из следующих компонентов:
Пневматический блок расположен в корпусе позиционера . Пневматические и механические подключения SITRANS VP300 обеспечены инновационным Интерфейсом OPOS. Присоединение к приводу поддерживает стандарт VDI/VDE 3847, с дополнительными функциональными возможностями и меньшей стоимостью . Позиционер устанавливается с лицевой стороны только с двумя винтами и готов к работе без механической корректировки . Если интерфейс исполнительного механизма обеспечен стандартом VDI/VDE 3847 , позиционер может быть установлен используя блок адаптера соответствующего монтажного комплекта .
У SITRANS VP300, обнаружение положения выполнено безконтактно , используя магнит и датчики в позиционере. В случае применения для линейного перемещения , магнит присоединен к шпинделю привода и перемещается вверх и вниз в диапазоне контроля позиционера. При установке позиционера на поворотных приводах магнитный элемент присоединен к торцу вала и поворачивается под позиционером. Положение клапана определяется принципом GMR, который идентифицирует изменение линий магнитного поля.
Блок манометров для того, чтобы отобразить давление в приводе и магистрали воздуха может быть закреплен к блоку адаптера позиционера как дополнительная опция , также возможно подключить соленоидный клапан безопасности.
Позиционер может быть установлен на следующие типы приводов:
Стандартно электропневматический позиционер имеет два цифровых входа DI 1 и DI3.
Цифровой вход DI 1 может параметризоваться и выполняет следующие задачи:
Цифровой вход DI 3 используется, чтобы переместить привод в безопасную позицию.
В позиционер, для расширения фукции, могут быть установлены дополнительные модули. Модули могут поставляться отдельно или устанавливаться в позиционер на заводе.
Обратная связь по положению клапана обеспечивается сигналом 4-20mA.
Позиционер VP300 установленный на поступательном приводе.
Позиционер VP300 установленный на поворотном приводе.
Позиционер является устройством полевого типа со встроенным микроконтроллером. Это устройство предназначено для управления пневматическими приводами в соответствии с изменением электрического ( токового) управляющего сигнала.
Задание и текущее положение клапана сравниваются в мокропроцессоре.
Если микропроцессор обнаруживает отклонение управляющего сигнала, формируется определенный алгоритм воздействия на пневматический блок позиционера. Определенное количество воздуха поступает в соответствующую камеру пневматического привода или удаляется из него во встречном направлении. Пневматический блок дозирует количество воздуха.
Линейное или угловое премещение отслеживается позиционером бесконтактно.
Используя четыре кнопки, вы можете параметрировать и управлять позиционером, а также переключаться между автоматическим и ручным режимом.
При использовании меню «Быстрый Старт» электропневматический позиционер может быть быстро адаптирован под вентиль и настроен с помощью функции автоматического запуска. Микроконтроллер оптимизирует управление путем определения следующих данных (среди прочих) во время процесса инициализации:
Электропневматический позиционер имеет различные диагностические функции. Они выявляют изменения в клапане и приводе и сравнивают их с заданными пределами. Если предел превышен, на дисплее отображается соответствующее диагностическое сообщение. Эта информация может быть важна для диагностирования привода или клапана. Следующие данные, предельные величины которых могут определяться, определяются и отслеживаются:
Интеллектуальный электропневматический позиционер оснащен дополнительными функциями мониторинга. Статус, отображаемый этими функциями, сигнализирует о текущих неполадках в модуле. Серьезность этих неполадок оценивается с помощью цветовых сигналов светофора и обозначается гаечным ключом зеленого, желтого или красного цвета (в SIMATIC PDM или обслуживающей станции). Способ отображения в SIMATIC PDM и рабочей станции приведен ниже:
Это позволяет пользователям провести ряд предупредительных мер, для предотвращения выхода из строя системы из-за неполадок в клапане или приводе. Тревога всегда сработает вовремя. Поэтому выбирая надлежащую стратегию техобслуживания, пользователь всегда может быть уверен в надежности системы. Так, например, тревога сработает в случае износа диафрагмы в приводе, поскольку это приводит к тому, что появляется прогрессирующая медлительность устройства. Трехступенчатая сигнализация обеспечивает раннее обнаружение и сигнализацию таких неполадок, как статическое трение сальниковой коробки, признаки износа стержня/седла клапана, осаждения или накипи внутри клапана.
Сигналы тревоги подаются через цифровые выходы позиционера или по HART коммуникациям.
Всего доступно 3 цифровых выхода. HART коммуникации предоставляют следующую информацию о приборе:
Кроме требований по техническому обслуживанию, на дисплее устройства также отображаются данные для определения источника неисправности.
Электропневматический позиционер SiTRANS VP300, функциональная схема.
Для поступательного привода, размеры в мм (дюймах)
Для поворотного привода, размеры в мм (дюймах)
Тыльная сторона, размеры в мм (дюймах)
