SIMATIC IPC827C производства Siemens

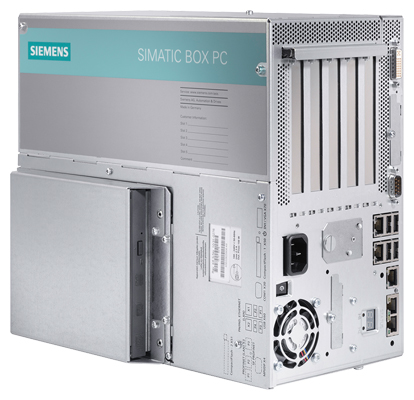

SIMATIC IPC827C

SIMATIC Box PC 827С - промышленный компьютер с высокой производительностью устанавливаемый в шкаф и предназначенный для работы вблизи машин в режиме работы 24-часов в сутки при температурах до 55 °C.

Он предлагает:

  • Сочетание высокой производительности и гибкости
  • технологии Intel Core-i

SIMATIC Box PC 827C предоставляет разработчикам высокопроизводительную компактную платформу для применения вблизи оборудования в промышленных условиях:

  • в системах измерения, автоматического регулирования и позиционирования, тестовых стендах (например установки по разливу жидкостей, упаковочные машины, оборудование для полупроводниковой промышленности, машины для производства CD/DVD)
  • задачи управления и визуализации с требованиями по удаленному мониторингу (например информационные терминалы, дисплеи в автомобильной промышленности)
  • сбор данных и управление (например ветровые электростанциии, управление энергией, тестовые стенды)

Компьютер SIMATIC Box PC 827С имеет марку CE, что позволяет применять его в промышленных условиях, а также в системах управления общественными зданиями.

Одновременно с SIMATIC Box PC могут быть заказаны лицензии по более низкой цене для пакетов визуализации WinCC flexible или WinCC, так называемые SIMATIC HMI Packages.

  • Новые, 2010 года процессоры Intel Core (i7, i3) с интегрированным в CPU графическим контроллером обеспечивают высочайшую производительность, опциональная память с поддержкой (ECC)
  • Гибкая концепция носителей информации (SSD, HDD с/без RAID 1, CF)
  • Встроенные опционные интерфейсы PROFIBUS/PROFINET с IRT (3-портовый свич)
    • интерфейс связи с удаленной периферией



SIMATIC IPC827C

Основные характеристики



Процессор

  • Intel Core i7-620E (2C/4T, 2,53 ГГц, 4 МБ L2, Turbo Boost, VT-d);
  • Intel Core i3-330E (2C/4T, 2,13 ГГц, 3 МБ L2)
  • Intel Celeron P4505 (2C/2T, 1,86 ГГц, 2 МБ L2)

Оперативная память

  • 1 ГБ; DDR3 1066, DIMM; расширяемая до 4 ГБ (2 слота памяти);
    опционально с поддержкой ECC - 2/4 ГБ

Свободные слоты расширений

  • 2x PCI (290 мм), 1x PCI 240 мм,
  • 1x PCIe x16 240 мм , 1x PCIe x4 185 мм

Операционные системы



Предустановленные и активированные, с DVD диском восстановления:

  • без операционной системы,
  • XP Prof. MUI, SP3; Windows 7 Ultimate MUI,
  • Windows Embedded Standard 2009 Englisch на CF карте 8 ГБ,
  • (RMOS3 V3.50, заказывется отдельно)

Блок питания

  • AC 100 В / 240 В (widerange) 50/60 Гц; опционно DC 24 В

Привода



Оптические привода

Опционно: SATA DVD±RW

Жесткие диски SATA 3,5"

без HDD; 250 ГБ, 500 ГБ, 2x 250 ГБ, RAID1, 2x 250 ГБ;

Твердотельный диск

32 ГБ SATA 2.5” (SLC)

FlashDrive

CompactFlash привод No. 1 на передней панели;
CompactFlash привод No. 2 на передней панели, вместо  HDD (опция)

DVD±RW

Опционально (глубина возрастает от 80 мм до 100 мм)

Интерфейсы



VGA

с адаптером DVI-I -> VGA

Поддержка двух мониторов

с адаптром, DVI-I -> VGA & DVI (опционный)

DVI-I

1 x (аналоговый, цифровой)

Параллельный

Интерфейсный модуль PCI (опционный)

Последовательный

1 x COM1

PROFIBUS/MPI

12 Мбит/c (изолированный, CP 5611-совместимый, опционный)

PROFINET

3 x RJ45 (CP 1616-совместимый, опционный) 1)

USB

4 x USB 2.0 (мощный), высокоскоростной;

Ethernet

2 x 10/100/1000 Мбит, (RJ45, с функциями teming)

Функции мониторинга



Температура/Сторожевой тацмер

встроенные

Статусные сведодиоды

2 x 7-сегментных дисплея, 2 x 2-цветных светодиода
(свободно программируемые)

Условия эксплуатации



Степень защиты (фронтальной панели / остальной части)

IP 20 по EN 60529

Вибрационные нагрузки во время работы 2)

от 10 до 58 Гц: 0,75 мм, от 58 до 500 Гц: 9,8 м/с2 ( 1g);
во время работы DVD: от 10 до 58 Гц: 0,018 мм, от 58 до 500 Гц: 2,5 м/с2 (0,25g);

Устойчивость к ударным нагрузкам во время работы 3)

в соответствии с DIN IEC 68-2-29: 50 м/с2 (5g),
с работающим DVD: 50 м/с2, 11 мс (5g)

Электромагнитная совместимость (EMC)



Соответствия стандартам

EN 61000-6-3, EN 61000-3-2 Klasse D

EN 61000-3-3; FCC Klasse A

Электромагнитная совместимость (EMC)



  • стойкость к шумам по цепи питания

± 2 кВ (IEC 61000-4-4, импульс),

± 1 кВ (IEC 61000-4-5, симметричные волны),

± 2 кВ (IEC 61000-4-5, ассиметричные волны)

  • стойкость к шумам в сигнальных линиях

± 1 кВ (IEC 61000-4-4, импульс; длина < 3 м),

± 2 кВ (IEC 61000-4-4, импульс; длина > 3 м),

± 2 кВ (IEC 61000-4-5, симметричные волны; длина > 30 м)

  • стойкость к электростатическим разрядам

± 6 кВ при контактном разряде (IEC 61000-4-2)

± 8 кВ при разряде через воздух (IEC 61000-4-2)

  • стойкость к воздействию высокочастотных полей

10 В/м 80 % AM, 80-1000 МГц и

1,4 - 2 ГГц (IEC 61000-4-3);

1 В/м 80 % AM, 2,0-2,7 ГГц (IEC 61000-4-3);

10 В, от 10 кГц до 80 МГц (IEC 61000-4-6)

  • стойкость к воздействию магнитных полей

100 A/м, 50/60 Гц (IEC 61000-4-8)

Внешние условия



Рабочие температуры

от 5 до 45 °C (при полной нагрузке);

от 5 до 50 °C (при нагрузке шины PCI 50 Вт),

от 5 до 55 °C (при нагрузке шины PCI 10 Вт)

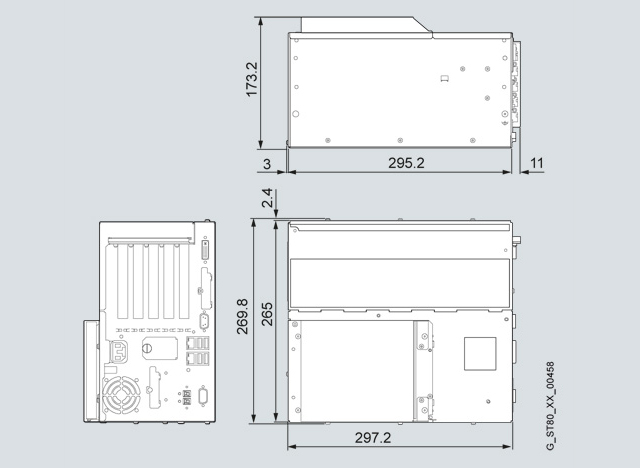

Размеры



Габариты (ШxВxГ) в мм

298 x 301 (вкл. монтажные принадлежности) x 175
без DVD: 298 x 301 (вкл. монтажные принадлежности) x 155

Вес

около 9 кГ




1) Конфигурации с опциями PROFINET/PROFIBUS поставляются с энергонезависимой памятью 2 MB SRAM

2) Недопустимы вибрационные нагрузки во время записи DVD; 3) Недопустимы ударные нагрузки во время записи DVD



Базовый дизайн
  • Прочный металлический корпус, обеспечивающий высокую стойкость к механическим и электромагнитным воздействиям
  • Держатель карт для надежной работы модулей ПК при вибрациях и ударах
  • Подвеска жесткого диска для защиты от вибрации и ударных нагрузок
  • Встроенная графика с разрешением 1600 x 1200, 85 Гц, 32-битная цветовая палитра
  • Свободные слоты: 2 x PCI 290 мм, 1 x PCI 240 мм, 1 x PCIe x16 240 мм, и 1 x PCIe x4 185 мм
  • Интерфейсы (доступ с одной стороны):
    • 2 x LAN 10/100/1000 Mbit/s Ethernet interface (RJ45)
    • DVI-I графический интерфейс
    • 4 x USB 2.0
    • 1 x последовательный (COM1)
    • слот CompactFlash (возможен доступ снаружи)
    • Два 7-сегментных дисплея (port 80) и два статусных двухцветных светодиода для индикации (свободно программируемые)



Варианты дизайна
  • Процессор:
    • Intel Core i7-610E (2C/4T, 2.53 ГГц, TB, HT, VT, AMT, 4 MB cache)
    • Intel Core i3-330E (2C/4T, 2.13 ГГц, HT, VT, 3 MB cache)
    • Intel Celeron P4505 (2C/2T, 1.86 ГГц, 2 MB cache)
  • Оперативная память:
    • от 1 Гб до 4 Гб, DDR3 1066
    • память с функциями ECC 2 Гб / 4 Гб, DDR3 1066
  • Полевые шины:
    • встроенный PROFINET, IRT-capable, встроенный свич, 3 x RJ45, CP1616-совместимый, при выборе в конфигурации интерфейса PROFINET также поставляется встроенная энергонезависимая память 2 МБ
    • встроенный интерфейс PROFIBUS/MPI, CP5611-совместимый,  при выборе в конфигурации интерфейса PROFIBUS также поставляется встроенная энергонезависимая память 2 МБ
  • Привода:
    • жесткие диски SATA: 250/500 Гб, 3.5"; RAID1 2 x 250 Гб, 2.5"
    • твердотельный диск (SSD) SATA 32 Гб (SLC)
    • оптический привод SATA DVD+/-RW/-RAM/-DL
  • Блок питания:
    • 100 / 240 В AC (расширенный диапазон), 50/60 Гц
    • 24 В пост.тока
  • Установленные операционные системы:
    • Windows XP Professional, многоязычная
    • Windows 7 Ultimate, многоязычная
    • Windows Embedded Standard 2009 English (XP-based on 8 GB CompactFlash)
  • Программный пакет SIMATIC IPC DiagMonitor1)
  • Программные пакеты SIMATIC IPC Image & Partition Creator1)



1) Дальнейшую информацию можно найти в разделе "Компоненты для расширения/аксессуары".

  • Интегрированные и конфигурируемые функции контроля (выполнения программы (сторожевой таймер), внутренней и внешней температуры, работы вентиляторов, батарейки CMOS)
  • Расширенная диагностика и посылка сообщений по Ethernet, e-mail, текстовых сообщений и прямая передача данных в пакеты SIMATIC через OPC и сохранение событий (опция SIMATIC PC DiagMonitor):
    • счетчик наработанных часов
    • статус жесткого диска
    • автоматическое архивирование всех сообщений в файл
    • долговременная запись измерений и графический просмотр измеряемых величин (температуры, скорости вентилятора)
    • опции для централизованного мониторинга работы SIMATIC PC в сети
  • RAID1 для автоматического дублирования двух SATA жестких дисков
  • Флэш привода доступные снаружи, такие как CF карта или SSD диск  для надежного хранения данных и конфигурации системы без жестких дисков
  • Функциональность AMT (Intel Active Management Technology). Эти функции дают возможность удаленного доступа к компьютеру (для сервисных работ) даже в случае не работающей операционной системы, например для:
    • включения/выключения компьютера
    • обновления BIOS
  • Доступная снаружи батарейка CMOS поддерживает легкую ее замену
  • Flash BIOS с возможностью сохранения специфических настроек CMOS в нестираемую память
  • Варианты конфигураци с PROFINET и PROFIBUS компьютеры имеют также 2 МБ энергонезависимой памяти SRAM для прилрожений требующих быстрое сохранение данных
  • После внезапного сбоя питания, до 128 КБ важной информации могут быть записаны в энергонезависимую память SRAM
  • Два 7-сегментных дисплея (port 80) для вывода информации при включении и вывода пользовательской информации (программируемые пользователем)
  • Два цветных светодиода (зеленый/красный) для индикации статусных сообщений (программируемые пользователем)

Встроенные интерфейсы:

  • Ethernet
    Два встроенных интерфейса Ethernet (10/100/1000 Мбит/с) для IT коммуникаций и для обмена данными с контроллерами такими как SIMATIC S7 (с программным пакетом "SOFTNET S7").
  • PROFINET
    Опционный интрфейс PROFINET для подключения распределенной периферии или контроллеров.
  • PROFIBUS
    Опционный интерфейс PROFIBUS (до 12 Мбит/с) может быть использован для подключения распределенной периферии или контроллеров SIMATIC S7 (с программным пакетом "SOFTNET for PROFIBUS").
  • Другие интерфейсы
    Имеются два свободных слота для модулей PC, 4 USB (Universal Serial Bus) и последовательный порт для подключения дополнительной периферии.

Дополнительная информация может быть найдена в Интернете на:

http://www.siemens.de/simatic-pc
